Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Fundação Carlos Chagas (FCC)

No controlador do tipo Proporcional, Integral e Derivativo − PID, o termo integral tem a característica de

• A. aumentar o amortecimento do sistema.
• B. reduzir o erro do tipo estacionário.
• C. melhorar a estabilidade do sistema.
• D. fornecer saída nula mesmo que o erro não seja nulo.
• E. fornecer uma saída com efeito antecipatório.

O protocolo de comunicação serial para sistemas de controle e automação permite dois tipos de formato de dados, o RTU e o ASCII. Dentre as vantagens do formato ASCII, pode-se afirmar que a maior é a

• A. velocidade de transmissão.
• B. taxa de dados de transmissão.
• C. confiabilidade na transmissão de dados.
• D. eficiência na transmissão do pacote de dados.
• E. probabilidade de acerto do CRC utilizado na checagem de erro.

O OPC é um protocolo de comunicação de padrão aberto de tempo real para sistemas de automação, que utiliza a arquitetura TCP/IP como meio de transmissão da informação. O padrão OPC é composto de várias especificações, sendo que a especificação que estabelece a forma de comunicação entre servidores OPC é a

• A. Batch Data.
• B. Events.
• C. Batch.
• D. Data Access.
• E. Data eXchange.

O protocolo de comunicação HART permite a sobreposição do sinal de comunicação digital sobre o sinal analógico 4-20mA na mesma fiação. Isto é possível graças ao uso da codificação FSK na qual os valores “0” e “1” digitais são transmitidos, respectivamente, nas frequências de

• A. 110 Hz e 240 Hz.
• B. 1200 Hz e 2200 Hz.
• C. 1500 Hz e 1100 Hz.
• D. 2200 Hz e 1200 Hz.
• E. 2400 Hz e 2800 Hz.

Atualmente, uma rede de comunicação industrial pode ser construída aplicando o padrão Ethernet e utilizando o cabo de pares trançados do tipo UTP. Nesse tipo de cabo, é correto afirmar que a quantidade de fios é

• A. 4.
• B. 6.
• C. 8.
• D. 10.
• E. 12.

Em relação aos padrões de comunicação RS-232 e RS-485, é correto afirmar que

• A. ambos são intercambiáveis, sendo que o RS-485 apresenta algumas melhorias em relação ao RS-232 e é menos susceptível a interferências elétricas.
• B. o RS-485 tem o seu uso recomendado para distâncias curtas (alguns metros).
• C. o RS-232 permite configurações ponto a ponto e multdrop.
• D. o RS-485 utiliza par de fios trançados e é diferencial, aumentando a tolerância a ruídos.
• E. os sinais do RS-485 variam de ±3V a ±15V, sendo o nível lógico 1 definido por tensão negativa.

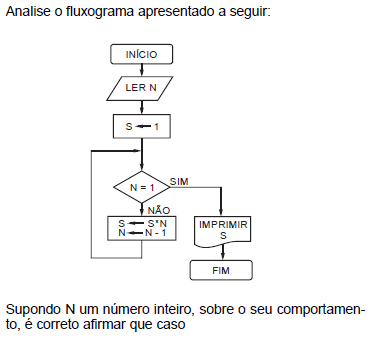

• A. N seja 0, o algoritmo atingirá o bloco FIM sem gerar uma saída.
• B. N seja 1 ou 2, o valor impresso será o mesmo.
• C. N seja 7, a saída apresentará um valor um pouco abaixo de 1000.
• D. N seja um número negativo, uma mensagem de erro será gerada.
• E. seja impresso o valor 720, o valor lido de N foi 6.

Em uma arquitetura de computadores tipicamente utilizada em sistemas de tempo real para controle de processos, o recurso da arquitetura que viabiliza o pronto atendimento do computador às solicitações de processamento de eventos e alarmes é denominado

• A. Cache.
• B. Interrupção.
• C. Acesso Direto à Memória.
• D. Contador de Programa.
• E. Pipeline.

Os valores de A, B e C para gerar um diagrama em escada que forneça S0 são, respectivamente,

• A.
• B.
• C.
• D.
• E.

Supondo que a saída S0 tenha sido gerada corretamente em um ramo anterior, uma possível maneira de gerar S1 é

• A.
• B.
• C.
• D.
• E.
