Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Instituto Brasileiro de Formação e Capacitação (IBFC)

Para transformarmos um medidor de galvanômetro em um aparelho que mede corrente elétrica, devemos adicionar ao que se conhece por:

• A. Impedância conjugada mista (RC)
• B. Impedância em série
• C. Resistência Multiplicadora
• D. Resistência de Shunt

Uma lâmpada de filamento, uso comercial, tem sua potência indicada no bulbo no valor de 120 W, para uma tensão de 240 V. Com esses parâmetros estabelecidos, a resistência interna desta lâmpada tem o valor descrito na alternativa.

• A. 480
• B. 60
• C. 120
• D. 240

A sequência de comando (em linguagem de comando elétrico) a seguir representa a operação indicada na alternativa:

• A. Selo de contato bifurcado
• B. Ligação condicionada à proteção
• C. Intertravamento com botoeiras
• D. Derivação em H com desvio condicional

As máquinas de fluido podem ser classificadas em dois tipos básicos: máquinas de fluxo e de deslocamento positivo. Sobre esse tema, atribua V (verdadeiro) ou F (falso) às afirmações que seguem.

( ) Máquinas de fluxo: são assim designadas porque o fluido de trabalho passa de maneira descontínua pelo elemento principal da máquina, ajustando o torque à velocidade do rotor.

( ) Máquina de deslocamento positivo: são assim chamados porque o fluido somente realiza trabalho (não consome trabalho) apenas em uma fase do deslocamento do elemento principal.

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

• A. V, F
• B. F, F
• C. F, V
• D. V,V

Você necessita converter unidades no campo da eletricidade. Uma carga elétrica de 400 Coulomb (C) equivale aproximadamente a:

• A. 25,00 mAh
• B. 87,50 mAh
• C. 111,11 mAh
• D. 181,78 mAh

Você está avaliando uma instalação que consome 3,5 kWh. Convertendo o valor para kJ, tem-se:

• A. 15.800
• B. 12.600
• C. 4.800
• D. 33.600

Para evitar altas correntes na partida de motores elétricos, existem métodos de acionamentos que proporcionam redução no valor da corrente de partida dessas máquinas. Assinale a alternativa que não indica um desses métodos:

• A. Partida estrela-triângulo
• B. Partida por autocompensador
• C. Partida série-paralela
• D. Partida com circuito LC na entrada

O desenho apresentado a seguir é de um dispositivo de comando elétrico conhecido como:

• A. Disjuntor
• B. Relé de tempo
• C. Contator
• D. Relé

Em instalações elétricas prediais (de acordo com as melhores práticas), os condutores de neutro devem possuir a mesma seção do condutor fase nos seguintes casos:

I. Circuitos monofásicos e bifásicos neutro.

II. Circuitos trifásicos, quando a seção do condutor fase for inferior a 25 mm2.

III. Circuitos trifásicos, quando for prevista a presença de harmônicos.

Estão corretas as opções.

• A. Apenas I e III
• B. I, II e III
• C. Apenas I e II
• D. Apenas II e III

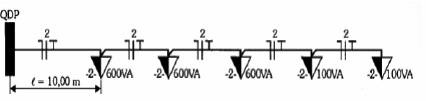

Você está avaliando uma instalação elétrica para dimensionar os condutores para um circuito de tomadas de escritório e tem como informação os seguintes dados: tensão de alimentação em corrente alternada de 127 V isolação de PVC, eletroduto de PVC embutido em alvenaria. A temperatura ambiente é de 30 °C. Com base nesses dados, inicie o processo, calculando a corrente que fluirá no ramal e assinale a alternativa que indica o valor aproximado dela.

• A. 24,50 A
• B. 17,50 A
• C. 15,75 A
• D. 10,75 A
