Questões de Conhecimentos Técnicos de um determinado Cargo/Área da MOVENS Instituto

Para se evitar que pessoas recebam descarga elétrica ao tocarem algum equipamento elétrico, é feita uma ligação das carcaças desses equipamentos à terra, denominada aterramento. Acerca das funções do aterramento, assinale a opção correta.

• A. Fornece altas correntes a equipamento elétrico.
• B.

  Possibilita que equipamentos elétricos acumulem carga estática para seu bom funcionamento.

• C. Oferece ligação de baixa resistência com a terra.
• D.

  Pode ser feito, provisoriamente, ligando-se o fio terra a uma tubulação de plástico.

Considere uma máquina de lavar roupas ligada a uma tomada elétrica disponibilizada na área de serviço de um prédio residencial e abastecida de água por meio de tubo de borracha sintética, que apresenta uma passagem de corrente para sua estrutura externa.

Assinale a opção que apresenta a medida correta para evitar que usuários tomem choque ao tocarem nessa estrutura.

• A.

  Colocar a máquina sobre pés metálicos e sua caixa externa ligada a um condutor de aterramento.

• B.

  Substituir o disjuntor que fornece energia à tomada elétrica por um de menor valor.

• C.

  Substituir o disjuntor que fornece energia à tomada elétrica por um de maior valor.

• D.

  Inverter a ligação da máquina de lavar roupas na tomada elétrica.

Depois de passar pela resistência aquecida, a água é imediatamente utilizada, não havendo reservatório para sua acumulação. Essa informação diz respeito a

• A. sistema de aquecimento solar.
• B. chuveiro elétrico.
• C. boilers.
• D. caldeira elétrica a jato de água.

Em um edifício residencial, o chuveiro elétrico de um dos apartamentos não aquece a água. Sabendo-se que a ligação elétrica dos apartamentos é idêntica, que o chuveiro está corretamente ligado a uma tomada elétrica, que a pressão de água difere entre os apartamentos e que, nos demais, os chuveiros funcionam adequadamente, assinale a opção que NÃO corresponde a uma possível causa dessa pane.

• A.

  Está desativado o disjuntor ao qual o chuveiro elétrico é conectado.

• B.

  Não passa corrente elétrica na resistência interna do chuveiro elétrico em pane.

• C.

  A concessionária local não está fornecendo energia elétrica para o prédio.

• D.

  Não há pressão de água sufi ciente para acionar a resistência do chuveiro elétrico.

Em relação aos objetivos do sistema de aterramento, julgue os itens abaixo como Verdadeiros (V) ou Falsos (F) e, em seguida, assinale a opção correta.

I – Minimiza os riscos pessoais, como choque elétrico, no caso de defeito interno no equipamento elétrico.

II – Oferece um percurso preferencial entre o ponto de ocorrência de uma descarga atmosférica em objeto exposto e o solo.

III– Não protege o equipamento elétrico de descargas eletrostáticas, deixando-o suscetível à ocorrência de centelhas.

A seqüência correta é:

• A. F, V, F.
• B. V, V, F.
• C. V, F, F.
• D. F, F, F.

A interrupção da passagem da corrente elétrica por seccionamento e a proteção contra curtos-circuitos ou sobrecargas são realizadas, respectivamente, por aparelhos de

• A. comando e proteção dos circuitos.
• B. vigilância por câmeras e proteção dos circuitos.
• C. medição e proteção dos circuitos.
• D.

  geração de energia (geradores) e proteção dos circuitos.

Assinale a opção que apresenta um dispositivo usado na proteção dos circuitos elétricos, ou simplesmente proteção elétrica.

• A. tomada elétrica
• B. disjuntor
• C. interruptor unipolar
• D. voltímetro

Considere a seguinte situação hipotética.

Arlindo é um eletricista bastante conhecido no bairro em que mora. Tem experiência sufi ciente para evitar qualquer tipo de acidente em seu trabalho. Certa vez, foi chamado à casa de um amigo para fazer uma instalação e, com a segurança que tem, Arlindo se permitiu fazê-la descalço. Dois minutos depois, levou um grande choque que o deixou desacordado.

Com relação ao que deve ser feito nesse caso, julgue os itens abaixo e, em seguida, assinale a opção correta.

I – O socorro médico deve ser providenciado imediatamente para Arlindo.

II – Ninguém deve tocar em Arlindo nem no fi o elétrico sem saber se os fi os estão ligados ou não.

III– A tomada ou a chave geral da casa deve ser desligada.

A quantidade de itens certos é igual a

• A. 0
• B. 1
• C. 2
• D. 3

Assinale a opção que NÃO apresenta um aparelho de comando dos circuitos elétricos.

• A. tomada elétrica
• B. disjuntor
• C. interruptor unipolar
• D. voltímetro

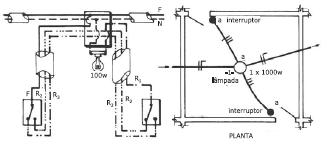

O esquema apresentado na fi gura abaixo representa trecho constitutivo de um circuito de iluminação e pode ser designado como "subcircuitos" ou circuitos parciais. O condutor neutro é sempre ligado ao receptáculo da lâmpada. O condutor fase alimenta o interruptor. O condutor de retorno liga o interruptor ao receptáculo da lâmpada.

F – fi o fase

N – fi o neutro

R1, R2, R3 – resistências

Com base nas informações acima e nos símbolos e convenções para projetos de instalações elétricas, assinale a opção que descreve corretamente o esquema mostrado na figura.

• A.

  ponto de luz e interruptor de uma seção

• B.

  ponto de luz no teto, arandela e interruptor de duas seções

• C.

  lâmpada comandada por three-way (interruptor paralelo)

• D.

  lâmpada comandada por three-way e four-way
