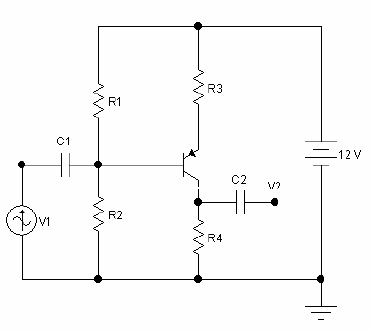

No circuito abaixo o transistor apresenta hfe = 200, hie = 1,0 kΩ e opera na região normal. Os resistores são exatos, sendo, R1=15 kΩ, R2=39 kΩ e R3=R4= 1,0 kΩ.

Se as reatâncias capacitivas são desprezíveis na freqüência de operação, o ganho de tensão V2/V1 será aproximadamente igual a:

  • A. –200;
  • B. 100;
  • C. 50;
  • D. –1;
  • E. 0,5.

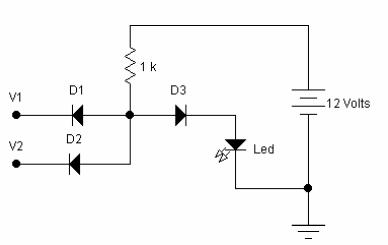

Os diodos D1, D2 e D3 do circuito abaixo são de silício e V1 e V2 são aplicadas fontes de tensões contínuas, referidas ao ponto de aterramento.

O Led acenderá quando:

  • A. V1= 0 V e V2= 0 V;
  • B. V1= 0 V e V2= 6 V;
  • C. V1= 6 V e V2= 0 V;
  • D. V1= 0 V e V2= 12 V;
  • E. V1= 12 V e V2= 12 V.

Avalie os rumos vante das linhas da tabela a seguir.

A linha que apresenta corretamente os azimutes a vante e a ré, à direita, é:

  • A. AB;
  • B. BC;
  • C. CD;
  • D. DE;
  • E. EF.

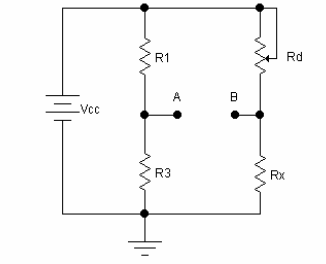

Para medirmos o valor da resistência Rx de um resistor, usamos uma ponte de Wheatstone mostrada abaixo, onde  uma década de resistências calibradas, e, entre os pontos A e B, colocamos um microamperimetro, com escala de zero central.

Variamos o valor de Rd até que, com  o microamperimetro indicou uma corrente nula. Assim calculamos que Rx vale:

  • A.

    1

  • B.

    2

  • C.

    3

  • D.

    4

  • E.

    5

As caixas de gordura podem ser dos seguintes tipos, EXCETO:

  • A. pequena (CGP);
  • B. simples (CGS);
  • C. dupla (CGD);
  • D. especial (CGE);
  • E. grande (CGG).

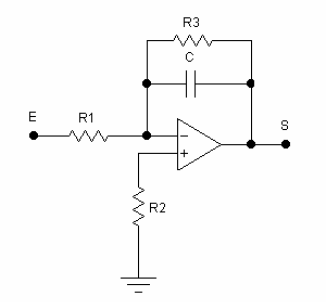

No circuito abaixo o operacional é ideal. No ponto E é aplicado um sinal senoidal de amplitude constante e freqüência variável.

A topologia do circuito o identifica como um circuito:

  • A. passa-faixa;
  • B. passa-altas;
  • C. passa-tudo (all-pass);
  • D. passa-baixas (low-pass);
  • E. corta-faixa.

De posse da planta de localização, as atividades de definição de um alinhamento de referência, marcação de uma referência de nível de cota zero e construção de um gabarito caracterizam:

  • A. a locação da obra;
  • B. o nivelamento planimétrico da obra;
  • C. o nivelamento altimétrico da obra;
  • D. o levantamento planialtimétrico da obra;
  • E. o lançamento da obra.

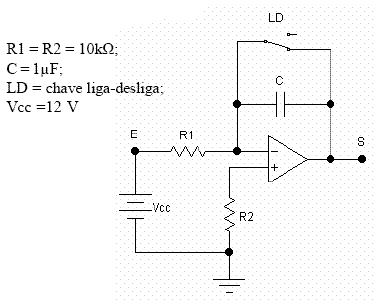

Foi projetado um circuito com um amplificador operacional ideal e outros componentes, também ideais. Os outros componentes são:

Após o instante que a chave LD for aberta, no ponto S aparecerá uma tensão em forma de:

  • A. degrau com valores positivos;
  • B. exponencial com valores negativos;
  • C. rampa linear crescente;
  • D. rampa linear decrescente;
  • E. exponencial amortecida.

As diversas disposições que podem ser dadas aos tijolos, ao executarmos paredes com espessura maior ou igual a um tijolo, definem o aparelho. O aparelho no qual os tijolos são colocados de forma idêntica chama-se:

  • A. parede de perpianhos;
  • B. aparelho inglês;
  • C. aparelho belga;
  • D. aparelho gótico;
  • E. aparelho flamengo.

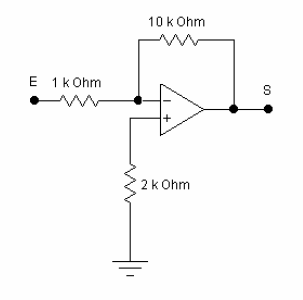

Analise o circuito amplificador abaixo, em que o operacional é ideal e as resistências dos resistores são exatas.

Sendo E o ponto de entrada de sinais e S a saída, a impedância de entrada do circuito é:

  • A.

    1,0 em paralelo com 10

  • B.

    1,0

  • C.

    3,0

  • D.

    1,0  em série com 10,0

  • E.
