Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Núcleo de Computação Eletrônica UFRJ (NCE)

Avalie as cerâmicas denominadas a seguir em relação à absorção de água:

1- Semi-Grés 3,0 - 6,0

2- Piso-Poroso 10 - 20

3- Semi-Poroso 6,0 - 10

4- Grés 0,5 - 3,0

5- Azulejo 10 - 20

6- Grés Porcelanato 0,0 - 0,5

A ordem crescente de absorção de água é:

• A. 1; 2; 3; 4; 5; 6;
• B. 5; 3; 2; 1; 6; 4;
• C. 4; 1; 6; 3; 2; 5;
• D. 6; 4; 1; 3; 2; 5;
• E. 6; 5; 4; 3; 2; 1.

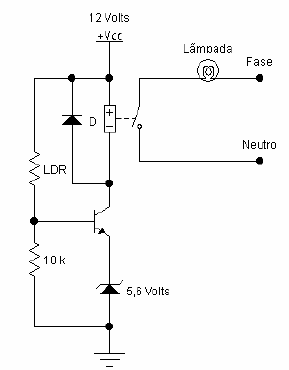

O circuito abaixo foi projetado para acender a lâmpada de 60W/127 V, ligada à rede elétrica, quando escurecer. Para tanto usa um LDR que apresenta, quando está claro, uma resistência de 1,0MΩ e, quando está escuro, uma resistência de 1,0kΩ, além de um relé de 6V x 20mA na bobina, que suporta nos contatos a corrente da lâmpada. Usa ainda um transistor NPN de hFE=100, um diodo Zener de Vz=5,6V e uma resistência.

Quanto ao circuito pode-se afirmar que funcionará:

• A. perfeitamente;
• B. se forem trocados de posições o resistor e o LDR;
• C.

  se a única alteração for a troca do transistor por um PNP;

• D.

  se o diodo Zener for invertido e colocado em paralelo com a bobina do relé;

• E.

  se a única alteração for a troca da polaridade da fonte.

O abatimento (deformação) causado na massa de concreto por seu peso próprio é o processo utilizado para medir a:

• A. compacidade;
• B. retração;
• C. higroscopicidade;
• D. pega;
• E. trabalhabilidade.

As Figuras de Lissajous são um recurso para que possamos medir, com um osciloscópio, a freqüência de um sinal, se dispusermos de um gerador calibrado. A figura abaixo representa, aproximadamente, a tela do osciloscópio quando aplicamos o sinal de freqüência desconhecida na entrada vertical e o sinal senoidal do oscilador calibrado, na entrada horizontal, tomando o cuidado de desligar a varredura.

Se o gerador calibrado está numa freqüência de 1 kHz, o sinal a ser medido está em uma freqüência aproximada de:

• A. 500 Hz;
• B. 1 kHz;
• C. 1,5 kHz:
• D. 2 kHZ:
• E. 2,5 kHZ.

Avalie os tipos de tintas a seguir em relação ao material de diluição que elas requerem.

Tintas:

1) Tinta a óleo;

2) Tinta látex PVA;

3) Tinta acrílica;

4) Tinta esmalte sintético.

Material de diluição:

a) água potável

b) aguarrás

A associação correta é:

• A. 1-a; 2-a; 3-b; 4-b;
• B. 1-a; 2-b; 3-a; 4-b;
• C. 1-b; 2-a; 3-a; 4-b;
• D. 1-b; 2-b; 3-b; 4-b;
• E. 1-b; 2-a; 3-b; 4-a.

A e B são variáveis lógicas digitais e A'e B' são os complementos. A função lógica F=AB + A'B AB', pode ser simplificada para um circuito:

• A. Não-e;
• B. Ou-exclusivo;
• C. Não-ou;
• D. Ou;
• E. E.

O documento em que se registram, pela ordem de sucessão em que são executados, os serviços necessários à realização da construção e os respectivos prazos, previstos em função dos recursos e facilidades que se supõe serem disponíveis, é:

• A. o memorial descritivo;
• B. o memorial de incorporação;
• C. o cronograma das obras;
• D. a discriminação técnica;
• E. o contrato de construção por administração.

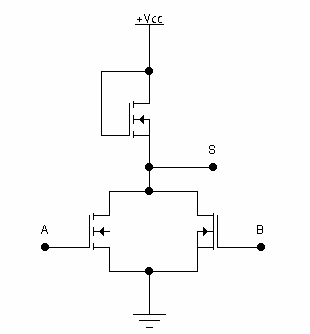

O circuito abaixo é realizado com MOSFETs canal N e as entradas A e B são níveis lógicos compatíveis, isto é, "1" lógico igual a +Vcc e "0" lógico igual a zero Volts.

A saída S do circuito corresponderá a uma função:

• A. Não-e;
• B. Não-ou;
• C. Ou-exclusivo;
• D. E;
• E. Ou.

O documento de projeto necessário à locação dos off-sets em uma obra de terraplenagem é:

• A. a folha de cubação;
• B. a nota de serviço;
• C. o organograma;
• D. o cronograma físico-financeiro;
• E. o perfil longitudinal.

Analise o circuito abaixo, montado e funcionando perfeitamente. No ponto E é aplicado um sinal senoidal.

Pela topologia é um:

• A. amplificador de potência;
• B. modulador PWM;
• C.

  circuito de proteção contra sobre tensões na carga, abrindo o fusível F;

• D.

  circuito de proteção contra sobre correntes na carga, abrindo o fusível F;

• E. controlador de potência na carga;
