Questões de Conhecimentos Técnicos de um determinado Cargo/Área da Núcleo de Computação Eletrônica UFRJ (NCE)

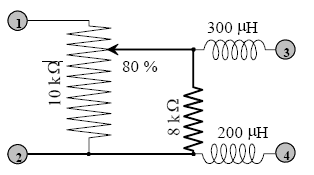

Considerando-se o circuito elétrico abaixo, constituído por um potenciômetro, um resistor e dois indutores, o valor equivalente da resistência elétrica entre os terminais 1 e 2 e o valor da indutância equivalente entre os terminais 3 e 4 resultam, respectivamente:

• A.

  6  e 500 mH;

• B.

  10  e 500 H

• C.

  4000 e 508

• D.

  6000  e 0,500 mH ;

• E. 6000  e 0,500 mH

O diâmetro do sub ramal de uma máquina de lavar roupa , em polegadas:

• A. 1/4";
• B. 1/2" ;
• C. 3/4";
• D. 1";
• E. 11/4".

Em uma poligonal aberta, deseja-se obter as coordenadas de um novo vértice M2 levantado a partir de um vértice M1 existente, com ré no vértice anterior existente M0. Conhecem-se as coordenadas de M1 e o azimute de M0-M1:

N_M1 = 2000,00m; EM1 = 1000,00m;

Azimute _M0-M1 = 60°00' ;

Com esse objetivo, foram levantados em campo a distância horizontal, medida à trena e o ângulo horizontal, medido com um teodolito, conforme a caderneta abaixo:

A partir desses dados pode-se afirmar que a coordenada calculada do novo vértice M2 e´:

[Nota: Caso necessário, considerar cos(60°00') = 0,5 e sen(60°00') = 0,9]

• A. N_M2 = 1950,00m ; E_M2 = 1000,00m;
• B. N_M2 = 1975,00m ; E_M2 = 955,00m;
• C. N_M2 = 2000,00m ; E_M2 = 1050,00m;
• D. N_M2 = 2025,00m ; E_M2 = 1045,00m;
• E. N_M2 = 2045,00m ; E_M2 = 1025,00m.

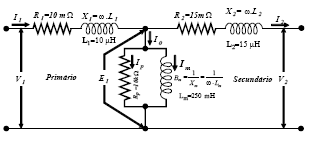

O circuito abaixo representa o circuito elétrico equivalente de uma fase de transformador construído para a potência nominal de 150 kVA em 138 kV, na freqüência de 60 Hz. Considerando que num ensaio de laboratório foi aplicada entre os terminais primários de uma fase do transformador em vazio uma corrente contínua de 2 ampères, a potência dissipada em calor seria de:

• A. zero watts;
• B. 0,040 watts;
• C. 80 mW;
• D. 40 quilowatts;
• E. 40000,04 W.

A respeito do composto de PVC 6.3 empregado na fabricação de tubos e/ou conexões NÃO é correto afirmar que:

• A.

  o composto de PVC 6.3 empregado na fabricação de tubos e conexões deve ser de cor marrom;

• B.

  o composto de PVC 6.3 empregado na fabricação de conexões com inserto metálico deve ser de cor azul;

• C.

  o composto de PVC 6.3 empregado na fabricação de tubos e conexões deve preservar a potabilidade da água em seu interior;

• D.

  os tubos devem ser fabricados com dimensões constantes e, quando o diâmetro nominal for de 15 mm, o diâmetro externo deve ser de 25 mm;

• E.

  os tubos devem ser fabricados com pontas lisas ou com ponta e bolsa lisa para junta soldável.

No transporte de uma cota por nivelamento geométrico, a partir de uma RN de cota conhecida (Cota_RN = 200,000m) até um ponto P, utilizando-se uma mudança em um ponto auxiliar intermediário, foram feitas as seguintes leituras com um nível nas visadas às miras de ré e de vante:

Leitura de Ré na Rn = 2,505m

Leitura de Vante no ponto auxiliar = 0,505m

Leitura de Ré no ponto auxiliar = 1,125m

Leitura de Vante no ponto P = 0,825m

A cota do ponto P será:

• A. 197,700m;
• B. 198,940m;
• C. 201,060m;
• D. 201,700m;
• E. 202,300m;

Considere que o circuito elétrico abaixo represente uma máquina elétrica trifásica, onde uma tensão de linha de 220 V foi aplicada, e que a corrente de fase resultou em 10 ampères.

Nesse caso, a potência elétrica aparente da máquina seria de:

• A. 2,200 kVA;
• B. 3,810 kVA;
• C. 5,389 kW;
• D. 6,600 kVA;
• E. 11,431 kW.

Não podem ser utilizadas caixas sifonadas para a coleta de despejos de:

• A. lavatório;
• B. tanque;
• C. banheira;
• D. máquina de lavar roupa;
• E. pia de cozinha.

Em um levantamento de um terreno em uma região montanhosa deseja-se obter a altitude de um ponto de detalhe P a partir de uma estação de poligonal E, de altitude conhecida, através do nivelamento trigonométrico. Para isso são fornecidos os seguintes elementos medidos em campo com o teodolito estacionado em E visando um sinal colocado em P e uma trena:

Altura do instrumento em E: 1,50m;

Distância horizontal (reduzida): 30,00m;

Ângulo Zenital: 73°18%u2019;

Altura da visada (sinal) em P: 1,70m ;

Sabendo-se que a altitude de E é 200,70m, a altitude de P será:

[Nota: Caso necessário, considerar sen(16°42%u2019) = 0,29 ; cos(16°42%u2019) = 0,96 ; tg(16°42%u2019) = 0,30]

• A. 191,50m;
• B. 191,80m;
• C. 200,50m;
• D. 209,20m;
• E. 209,50m;

A verificação de qualquer medidor de energia elétrica do tipo eletromecânico pode ser efetuada pelo uso de uma lâmpada incandescente, considerando-se que o disco do medidor irá girar:

• A.

  tanto mais rápido quanto maior for a energia consumida;

• B.

  com maior velocidade para lâmpadas de menor potência;

• C.

  tanto mais lento quanto menor for a potência da lâmpada;

• D. com rotação independente da corrente da lâmpada;
• E. com a proporção de 12 rotações para cada 1kWh.
