Questões de Desenho Industrial do ano 2011

Sobre a criação de sólidos de revolução e seus cortes através de seções planas, é correto afirmar:

• A.

  A seção plana de um cone circular reto é um quadrado somente quando o plano de seção passa por uma geratriz.

• B.

  Quando o plano passar pelo vértice do cone, a seção resultante é uma elipse.

• C.

  As seções planas em cilindros circulares retos sempre serão quadrados.

• D.

  É impossível obter uma parábola resultante de uma seção plana em uma esfera.

• E.

  É possível encontrar um triângulo equilátero como seção plana de um cilindro circular reto.

Com relação ao objeto representado em perspectiva através do desenho ao lado, é correto afirmar:

• A.

  A peça está representada em perspectiva Cavaleira.

• B.

  Mais de uma face da peça não têm deformação em relação às medidas reais.

• C.

  Os ângulos retos entre arestas estão representados sem deformação.

• D.

  A peça está representada em perspectiva Cônica.

• E.

  A peça está representada em perspectiva Isométrica.

Uma curva de nível de um terreno consiste no traçado do conjunto de pontos com mesma altitude. Considere a figura ao lado como a representação das curvas de nível de um terreno. Com base nessa representação, é correto afirmar:

• A.

  Consiste na representação de uma elevação.

• B.

  Consiste na representação de um terreno plano.

• C.

  É a representação de uma depressão.

• D.

  Nos pontos onde as curvas de nível 35 e 40 ficam mais próximas, a declividade do terreno é quase nula.

• E.

  A declividade do terreno é constante em todos os pontos entre as curvas de nível 25 e 30.

Com relação aos comandos do programa AutoCAD, é correto afirmar:

• A.

  Offset serve para desenhar elementos paralelos, com distância escolhida pelo usuário.

• B.

  Array serve para criar desenhos sobrepostos, com diversas informações do

• C.

  As únicas opções disponíveis para desenhar uma circunferência são através do centro e do raio e através de três pontos.

• D.

  Layer serve para desenhar e remover partes dos elementos dos desenhos.

• E.

  Mirror serve para criar os desenhos em diferentes escalas.

Para visualizar um projeto no AutoCAD em duas dimensões, percorrendo na tela todas as suas peças sem alterar o tamanho da visualização da tela, utiliza-se o comando:

• A.

  Zoom.

• B.

  Pan.

• C.

  Orbit.

• D.

  Extents Realtime.

• E.

  Continuous Orbit.

Segundo a ABNT, a planta baixa de uma construção é:

• A.

  um corte em cada pavimento através de planos oblíquos imaginários que passam pelo piso de cada pavimento.

• B.

  um corte em cada pavimento através de planos horizontais imaginários que passam entre a verga das portas e o peitoril das janelas de cada pavimento.

• C.

  um corte em cada pavimento através de planos horizontais imaginários que passam pelo teto de cada pavimento.

• D.

  um corte de apenas um pavimento através de planos horizontais imaginários que passam pelo piso de cada pavimento.

• E.

  um corte de apenas um pavimento através de planos oblíquos imaginários que passam pelo teto de cada pavimento.

No AutoCAD, para se fazer várias cópias de maneira ordenada de um objeto, o comando utilizado é:

• A.

  copy.

• B.

  Scale.

• C.

  explode.

• D.

  offset.

• E.

  array.

A ferramenta OSNAP do AutoCAD serve para melhorar a precisão do traçado de entidades.

A sequência de funções OSNAP ilustradas acima é, respectivamente:

• A.

  Perpendicular, Apparent intersection, Tangent, Paralell.

• B.

  Apparent intersection, Tangent, Endpoint, Paralell.

• C.

  Apparent intersection, Tangent, Midpoint, Paralell.

• D.

  Perpendicular, Tangent, Apparent intersection, Paralell.

• E.

  Apparent intersection, Tangent, Node, Paralell.

Com relação aos comandos do AutoCAD, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  1 – 2 – 5 – 3 – 4.

• B.

  2 – 4 – 5 – 1 – 3.

• C.

  2 – 4 – 1 – 5 – 3.

• D.

  5 – 1 – 2 – 4 – 3.

• E.

  5 – 1 – 2 – 3 – 4.

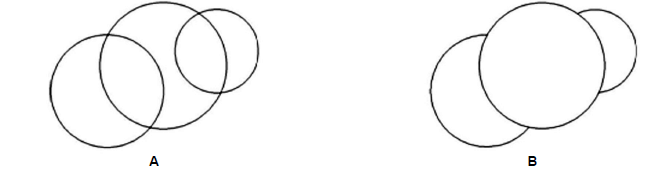

Considere as figuras abaixo:

A B Para transformar a figura A na figura B, utilizamos o seguinte comando do AutoCAD:

• A.

  Extend

• B.

  Trim

• C.

  Del

• D.

  Rotate

• E.

  Offset
