Questões de Desenho Industrial do ano 2011

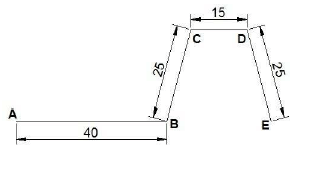

Para desenhar as linhas ao lado a partir do ponto A até chegar ao ponto D, foram usados os seguintes comandos de linha do AutoCAD com coordenadas polares: Command: _line Specify first point:

0,0 Specify next point or [Undo]: 40 < 0o Specify next point or [Undo]: 25 < 75o Specify next point or [Close/Undo]: 15 < 0o

Considerando os ângulos C e D iguais, o ponto E pode ser encontrado com o seguinte comando:

• A.

  Specify next point or [Close/Undo]: 25 < 105o

• B.

  Specify next point or [Close/Undo]: Close

• C.

  Specify next point or [Close/Undo]: 25 < 75o

• D.

  Specify next point or [Close/Undo]: 105 < 25o

• E.

  Specify next point or [Close/Undo]: 105 < 25o

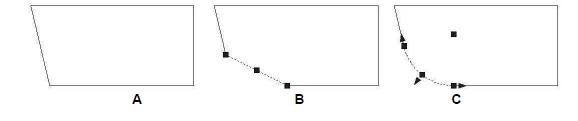

O trapézio da figura A foi transformado através de comandos do AutoCAD nas figuras B e C.

Os comandos utilizados nessas transformações são, respectivamente:

• A.

  Chamfer e Fillet.

• B.

  Mirror e Fillet.

• C.

  Array e Chamfer.

• D.

  Break e Array.

• E.

  Spline e Arc.

A peça gráfica abaixo recebeu em sua composição visual alguns recursos de formatação bem simples.

Observando o título do livro, nome do autor e citação, o recurso de alinhamento de texto utilizado em sua formatação é corretamente chamado de

• A.

  Alinhamento à direita.

• B.

  Alinhamento à esquerda.

• C.

  Alinhamento justificado.

• D.

  Alinhamento blocado.

• E.

  Alinhamento centralizado.

Assinale abaixo a única alternativa que apresenta corretamente os três (3) elementos básicos da linguagem visual do design gráfico:

• A.

  Malha gráfica, editoração digital e impressão mecanizada.

• B.

  Identidade visual, sinalização e embalagem.

• C.

  Cromatismo, iconografia e tipografia.

• D.

  Litogravura, rotogravura e offset.

• E.

  Pigmento, geometria e espaço gráfico.

Considerando o conjunto de símbolos tipográficos abaixo, assinale a única alternativa correta:

• A.

  Na terceira linha há apenas glifos diacríticos.

• B.

  Na primeira linha há caracteres apenas em versalversalete.

• C.

  Nas duas primeiras linhas os glifos estão todos em caixaalta.

• D.

  Na segunda linha há apenas caracteres numéricos.

• E.

  Nas duas últimas linhas os glifos estão todos em caixabaixa.

A impressão litográfica e, mais tarde, a reprodução fotográfica liberaram os tipógrafos profissionais das limitações inerentes à forja de tipos por punção em cobre. Tal liberdade propiciou o surgimento das famílias tipográficas sem remates, também conhecidas como palo seco ou sem serifa. O aparecimento dos tipos sem serifa é historicamente reconhecido em qual período? Assinale abaixo a única alternativa correta:

• A.

  No início do século 19.

• B.

  Em meados do século 19.

• C.

  No início do século 18.

• D.

  Em meados do século 18.

• E.

  No início do século 20.

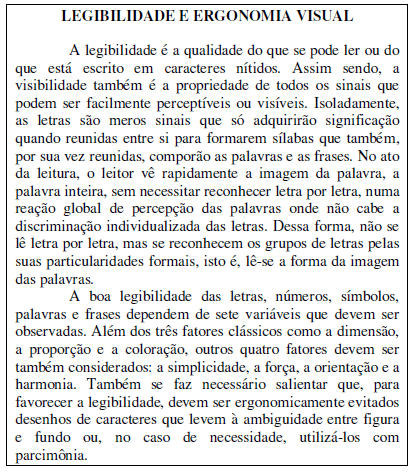

ATENÇÃO: As questões 5, 6 e 7 referem-se ao texto abaixo.

Segundo o autor do texto, Legibilidade pode ser entendida corretamente como:

• A.

  capacidade perceptiva do olho humano para leitura dinâmica e memorização.

• B.

  característica visual que os signos têm de serem facilmente compreendidos.

• C.

  habilidade do cérebro humano para identificar signos de grande tamanho.

• D.

  qualidade de textos escritos a serem impressos em alta resolução.

• E.

  rapidez na identificação e interpretação de signos à longa distância.

ATENÇÃO: As questões 5, 6 e 7 referem-se ao texto abaixo.

Considere atentamente as seguintes afirmações:

( ) Letras isoladas que não formam nenhuma palavra não têm legibilidade alguma.

( ) A leitura de palavras ocorre pelo reconhecimento da palavra inteira, e não letra por letra.

( ) Ao todo, são sete os princípios clássicos da boa legibilidade.

Atribuindo V (verdadeiro) ou F (falso) a cada afirmação acima, a sequência correta de cima para baixo é:

• A.

  V, V, F

• B.

  F, V, V

• C.

  F, F, V

• D.

  V, V,V

• E.

  F, V, F

ATENÇÃO: As questões 5, 6 e 7 referem-se ao texto abaixo.

Com base no texto, pode-se afirmar corretamente que a ambiguidade

• A.

  consiste em produzir múltiplos significados para favorecer a visibilidade apenas das letras que formam palavras reconhecíveis.

• B.

  compõe uma das variáveis necessárias à boa legibilidade de letras, números, símbolos, palavras e frases.

• C.

  é um recurso que deve ser usado com discernimento e economia na relação gestáltica figura-fundo.

• D.

  garante não somente a interpretação das palavras, mas também da forma da imagem das palavras.

• E.

  deve ser aplicada às letras, números, símbolos, frases e palavras, porém nunca a caracteres em figura e fundo.

As descrições abaixo estabelecem a diferença entre as várias sínteses dos processos cromáticos.

1. Aditiva, cores básicas: vermelho, verde e azul. Vermelho + verde = amarelo, vermelho + azul = magenta, azul + verde = ciano.

2. Subtrativa translúcida, cores básicas: magenta, amarelo e ciano. Amarelo + ciano = verde, magenta + ciano = azul, amarelo + magenta = vermelho.

3. Subtrativa opaca, cores básicas: carmim, azul e amarelo. Carmim + amarelo = alaranjado, carmim e azul = violeta, azul + amarelo = verde.

Está(ão) correta(s)

• A.

  1 e 2, apenas.

• B.

  1 e 3, apenas.

• C.

  2 e 3, apenas.

• D.

  3, apenas.

• E.

  1, 2 e 3.
