Questões de Desenho Industrial da Fundação CESGRANRIO (CESGRANRIO)

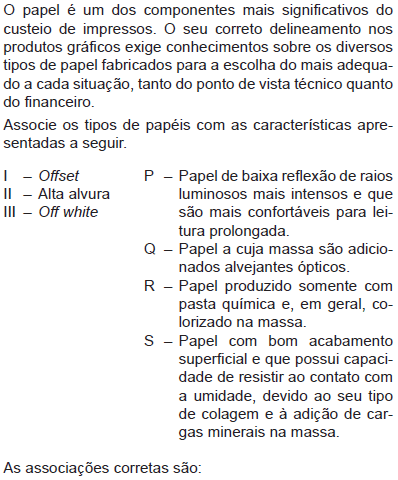

• A.

  I – P , II – S , III – R

• B.

  I – P , II – Q , III – R

• C.

  I – S , II – R , III – P

• D.

  I – S , II – Q , III – P

• E.

  I – S , II – Q , III – R

A imagem impressa em serigrafia (silk-screen) tem como uma de suas grandes vantagens uma espessa camada de tinta impressa, o que acarreta uma camada bem opaca, possibilitando a impressão de branco ou de outras cores claras sobre superfícies escuras com uma só aplicação.

PORQUE

A entintagem da serigrafia (silk-screen) é mais pesada que em outros processos em função da utilização de matrizes feitas com telas de nylon ou de metal e de o processo ser baseado na permeabilidade das áreas das imagens que serão impressas.

Analisando-se as afirmações acima, conclui-se que

• A.

  as duas afirmações são verdadeiras, e a segunda justifica a primeira.

• B.

  as duas afirmações são verdadeiras, e a segunda não justifica a primeira.

• C.

  a primeira afirmação é verdadeira, e a segunda é falsa.

• D.

  a primeira afirmação é falsa, e a segunda é verdadeira.

• E.

  as duas afirmações são falsas.

A impressão tipográfica, um processo de impressão inventado há mais de 500 anos e que dominou o mercado gráfico até meados do século XX, ainda é indicada em alguns casos em que apresenta menores custos ou obtém mais facilmente o resultado desejado, como em impressos de pequena tiragem ou de aspecto artesanal. Como o primeiro tipo de matriz tipográfica produzido encontram- se os(as)

• A.

  carimbos

• B.

  clichês de zinco

• C.

  tipos móveis

• D.

  chapas de madeira

• E.

  linhas de linotipo

Um dos maiores problemas com a gravação de pontos nas altas luzes de matrizes relevográficas é a sua durabilidade, a qual fica prejudicada pela quebra dos pontos com o uso da matriz. Por isso, o sistema de gravação direta a laser (DLE) é considerado uma tecnologia de gravação que produz melhores matrizes, uma vez que permite total controle na formação do ponto atendendo à demanda por matrizes de maior qualidade.

Analise as afirmações abaixo com relação às vantagens da produção de matrizes pelo sistema de gravação direta a laser.

I – Representa um aperfeiçoamento do processo de impressão flexográfica quando comparado à rotogravura na impressão contínua (sem emenda), pois permite tanto a gravação de chapas quanto a de sleeves (camisas) para esse tipo de impressão.

II – Processo de gravação que possibilita controle tridimensional da formação dos pontos, uma vez que o laser incide em uma chapa totalmente polimerizada e “esculpe” o ponto com a confi guração desejada.

III – Impressões com matrizes gravadas nesse sistema apresentam passagens de tons suaves, acabando em 0%, eliminando a marcação “dura” dos degradés impressos com matrizes gravadas em outros processos.

IV – Ocasiona um ganho menor de ponto na impressão, uma vez que o desgaste do ponto em outros processos aumenta o tamanho das cabeças, provocando um aumento da área impressa. Em matrizes ou camisas gravadas nesse sistema, por sua conformação, os pontos mantêm a mesma área de contato, ainda que com maior pressão durante a impressão.

Estão corretas as afirmações

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  II e III, apenas.

• D.

  II, III e IV, apenas.

• E.

  I, II, III e IV.

A rotogravura é um processo de impressão destinado às grandes tiragens, utilizada pela Casa da Moeda do Brasil em alguns de seus produtos. Uma das principais características das tintas rotográficas é a sua

• A.

  alta concentração de óleos

• B.

  baixa concentração de pigmentos

• C.

  baixa taxa de tixotripia

• D.

  elevada viscosidade

• E.

  elevada volatilidade

As cédulas de 20 reais recebem uma película com imagens holográficas pré-gravadas através da técnica de cold stamping. Nesse caso, em vez de enobrecimento do impresso, a aplicação dessa película é um recurso de segurança. O processo pelo qual essa película é aplicada especificamente nesse produto é a

• A.

  flexografia

• B.

  metalografia

• C.

  rotogravura

• D.

  tampografia

• E.

  tipografia

As matrizes de calcografia são produzidas em chapas metálicas e apresentam o grafismo gravado em sua superfície. Com relação à classificação das matrizes gráficas, as de calcografia são do tipo

• A.

  encavográfico

• B.

  metalográfico

• C.

  permeográfico

• D.

  planográfico

• E.

  relevográfico

No InDesign, quando queremos estabelecer o número de páginas de um documento, clicamos em File, descemos até New e clicamos em Document, abrindo a janela New Document. Nela, vemos os campos Document Preset e, logo abaixo, Number of Pages. É nesse campo que definimos o número de páginas do documento, digitando a quantidade desejada. Nessa mesma janela, há outro campo que define se as páginas serão espelhadas ou individuais. Esse campo é o

• A.

  Facing pages

• B.

  Gutter

• C.

  Master Text Frame

• D.

  Page Orientation

• E.

  Page Size

Registros de corte são marcas localizadas fora da mancha gráfica. Sua função é indicar onde serão aplicadas as guilhotinas que cortarão o papel impresso. Cada programa apresenta maneiras diferentes de criação e aplicação dessas marcas, como é o caso do Adobe Illustrator CS3. A esse respeito, considere as afirmativas abaixo.

I - É possível aplicar os registros de corte em um documento produzido pelo Adobe Illustrator CS3, obedecendo às sequências: clicar na janela Effects, descer com o mouse até Illustrator Effects e clicar em Crop Marks.

II - É possível aplicar os registros de corte em um documento produzido pelo Adobe Illustrator CS3, obedecendo às sequências: clicar em File, descer até Documents Setup, ajustar os campos Bleed and View Options e defi nir os campos Marks and Bleed de acordo com suas necessidades dentro de Page Setup, na janela de impressão.

III - É possível aplicar os registros de corte em um documento produzido pelo Adobe Illustrator CS3, obedecendo às sequências: clicar na janela Effect, ajustar os campos Bleed e defi nir os campos Marks and Bleed de acordo com suas necessidades dentro de Page Setup.

É correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  I e II, apenas.

• D.

  I e III, apenas.

• E.

  I, II e III.

Visando à sua reprodução em sistemas em Off Set, ilustrações e fotos impressas por intermédio do programa Adobe Photoshop são transformadas em pequenos pontos que, quando organizados em determinados arranjos, criam inclusive a ilusão de tom contínuo ou de passagens tonais. Tais pontos chamam-se

• A.

  degradées

• B.

  máscaras

• C.

  radiais

• D.

  retículas

• E.

  texturas
