Questões de Desenho Industrial da Fundação CESGRANRIO (CESGRANRIO)

De acordo com a NBR 10582:1988 (Apresentação da folha para desenho técnico), quando o espaço para texto é colocado à direita da folha, sua largura, em milímetros, deve ser, no mínimo,

• A.

  50

• B.

  80

• C.

  100

• D.

  185

• E.

  210

Em determinado desenho no qual a escala não está indicada, há uma medida cuja cota é 10,00 m. Medindo com uma régua milimetrada, verificou-se que seu valor era 10,0 cm. Portanto, esse desenho está em escala

• A.

  natural 1:1

• B.

  de redução 1:10

• C.

  de redução 1:100

• D.

  de ampliação 10:1

• E.

  de ampliação 100:1

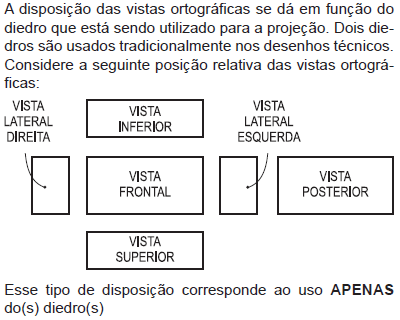

• A.

  1º

• B.

  3º

• C.

  1º e 3º

• D.

  2º e 3º

• E.

  2º e 4º

A NBR 8402:1994 (Execução de caracter para escrita em desenho técnico) estabelece proporções e dimensões para os caracteres de escrita. A base, a partir da qual são realizadas essas proporções, é a

• A.

  distância mínima entre os caracteres

• B.

  distância mínima entre as palavras

• C.

  altura das letras minúsculas

• D.

  altura das letras maiúsculas

• E.

  largura da linha

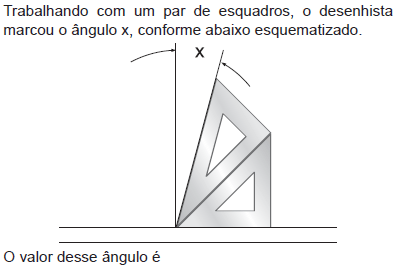

• A.

  10º

• B.

  15º

• C.

  20º

• D.

  25º

• E.

  30º

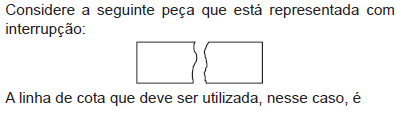

• A.



• B.



• C.



• D.



• E.

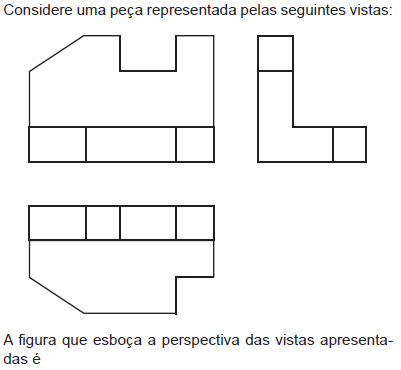

• A.



• B.



• C.



• D.



• E.

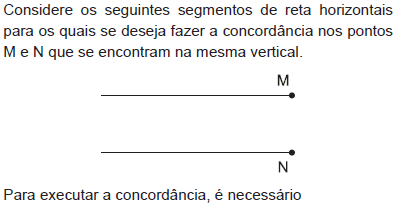

• A.

  traçar o segmento MN; dividi-lo ao meio, achando o ponto P, centro do arco de concordância.

• B.

  traçar o segmento MN; traçar a bissetriz de cada ângulo, que se encontram no ponto P, centro do arco de concordância.

• C.

  traçar o segmento MN; dividi-lo ao meio, achando o ponto Q; dividir MQ e NQ ao meio, encontrando os pontos P1 e P2, centros dos arcos de concordância partido de M e de N, respectivamente.

• D.

  posicionar a ponta seca do compasso em M e traçar um arco com raio MN; repetir para o ponto N; o encontro dos arcos é o ponto P, centro do arco de concordância.

• E.

  prolongar as retas, marcando a medida MN a partir de M e N, determinando os pontos M’ e N’, respectivamente; traçar o segmento M’N’; dividi-lo ao meio, achando o ponto P, centro do arco de concordância de MN.

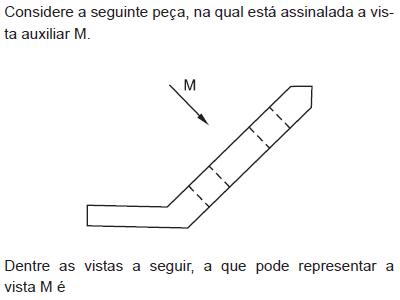

• A.



• B.



• C.



• D.



• E.



A interseção de um cone reto por um plano perpendicular ao eixo apresenta como seção resultante um(a)

• A.

  círculo

• B.

  elipse

• C.

  geratriz

• D.

  hipérbole

• E.

  parábola
