Questões de Engenharia Cartográfica e de Agrimensura do ano 2011

Há diferentes formas de representar direções no terreno, tais como rumos e azimutes. Quais representações correspondem à mesma direção no terreno?

• A.

  56º NE e Azimute 34º

• B.

  56º SE e Azimute 236º

• C.

  56º SW e Azimute 236°

• D.

  56º SW e Azimute 304º

• E.

  56º NW e Azimute 326º

Para orientação de poligonais, a definição de azimutes pode ser realizada com base em pares de pontos de coordenadas UTM conhecidas ou através de bússolas. Os valores obtidos por esses dois métodos apresentam diferença igual

• A.

  a zero.

• B.

  à declinação magnética, somente.

• C.

  à convergência meridiana, somente.

• D.

  à composição de declinação magnética e convergência meridiana.

• E.

  ao azimute astronômico.

Ao longo de um levantamento topográfico, são transportados os valores de coordenadas com base nas observações e nos modelos matemáticos referentes a cada método de levantamento. Para fins de ajustamento, aplica-se o modelo

• A.

  condicionado para ajustar as coordenadas.

• B.

  paramétrico para ajustar as coordenadas.

• C.

  paramétrico para ajustar as distâncias.

• D.

  de Fermat para ajustar as distâncias.

• E.

  paramétrico para ajustar os ângulos.

Em relação à direção da linha de voo, o deslocamento relativo de um ponto-imagem em fotografias aéreas consecutivas, decorrente da mudança da câmara no momento da exposição, é denominado

• A.

  estereoscopia.

• B.

  paralaxe.

• C.

  altitude.

• D.

  marca fiducial.

• E.

  marca-índice.

Entende-se por orientação interior a reconstrução do feixe perspectivo, ou seja, o posicionamento da imagem em relação à câmara. Para que esse posicionamento seja possível, é necessária uma transformação entre pixels e milímetros. Nesse contexto, analise os erros de aquisição das imagens a seguir.

I - Colocação do diafilme no scanner

II - Efeitos atmosféricos não modelados

III - Deslocamento devido ao relevo

IV - Distorção na digitalização via scanner

São corrigidos pela transformação entre pixels e milímetros APENAS os erros informados em

• A.

  I e II.

• B.

  I, II e III.

• C.

  I, II e IV.

• D.

  I, III e IV.

• E.

  II, III e IV.

Considere que a base da tecnologia de Sensoriamento Remoto é a detecção das alterações sofridas pela radiação eletromagnética ao interagir com os componentes da superfície terrestre. Nesse contexto, as grandezas radiométricas expressam o fluxo radiante em uma superfície. Quando se mede o fluxo radiante emitido pela superfície, a grandeza que representa a medida desse fluxo é a

• A.

  absortância.

• B.

  emissividade.

• C.

  excitância.

• D.

  irradiância.

• E.

  reflectância.

O CBERS (Satélite Sino-Brasileiro de Sensoriamento Remoto) possui três sensores a bordo, sendo um deles uma câmara CCD (charge-coupled device) que obtém dados em cinco bandas espectrais, que são

• A.

  pancromático, azul, amarelo, vermelho e infravermelho termal.

• B.

  pancromático, azul, verde, vermelho e infravermelho próximo.

• C.

  ultravioleta, azul, verde, vermelho e infravermelho próximo.

• D.

  ultravioleta, azul, amarelo, vermelho e infravermelho médio.

• E.

  pancromático, azul, amarelo, vermelho e infravermelho médio refletido.

Considerando que a Projeção de Gauss-Krüger, em sua concepção geométrica, é uma projeção conforme, cilíndrica, transversa e tangente ao elipsoide de referência, conclui-se que a(s)

• A.

  distorção linear ocorre ao longo do meridiano central da projeção.

• B.

  áreas de grandes superfícies são preservadas na projeção.

• C.

  distorções angulares são introduzidas pelo processo de transformação da projeção.

• D.

  projeções dos meridianos são curvas simétricas em relação ao meridiano central.

• E.

  projeções dos paralelos são retas a leste e arcos de elipse a oeste do meridiano central.

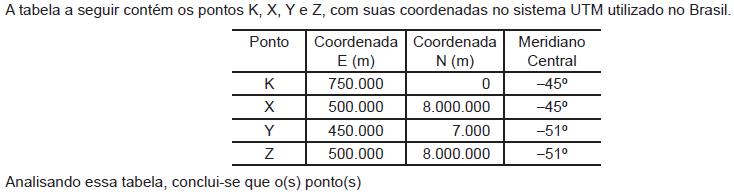

• A.

  Z encontra-se sobre o meridiano central.

• B.

  Y está a leste do meridiano central.

• C.

  X encontra-se sobre a linha do equador.

• D.

  K encontra-se sobre o meridiano central.

• E.

  X e Z são coincidentes no terreno.

No mapeamento sistemático brasileiro, a folha de carta topográfica SD22-Z-A possui uma amplitude de longitude igual a

• A.

  03º 00’ 00’’

• B.

  01º 30’ 00’’

• C.

  01º 00’ 00’’

• D.

  00º 15’ 00’’

• E.

  00º 07’ 30’’
