Questões de Engenharia Cartográfica e de Agrimensura do ano 2011

Na representação do relevo em uma folha de carta topográfica, a diferença de altitude estabelecida entre duas curvas de nível sucessivas é denominada

• A.

  paralaxe.

• B.

  ondulação.

• C.

  declividade.

• D.

  equidistância.

• E.

  loxodrômica.

Qual a escala do mapa onde uma ponte é representada com 5 cm de extensão, sabendo-se que, em outro mapa, na escala 1:25.000, essa mesma ponte mede 2 cm?

• A.

  1:2000

• B.

  1:5000

• C.

  1:10.000

• D.

  1:50.000

• E.

  1:125.000

Considere o sistema UTM utilizado no Brasil. Sendo o azimute verdadeiro e o de quadrícula de uma direção XY, respectivamente, AzV_XY = 49^o 45’e AzQ_XY = 49^o 30’, qual o valor da convergência meridiana no ponto X?

• A.

  99º 15’

• B.

  −99º 15’

• C.

  −00º 45’

• D.

  00º 30’

• E.

  00º 15’

No método de posicionamento semicinemático com GPS, sem a aplicação de técnicas do tipo OTF (On-The-Fly) ou RTK (Real Time Kinematic), necessita-se de um tempo de coleta de dados relativamente longo, pois é necessária a alteração da configuração geométrica dos satélites rastreados para que

• A.

  esteja defasada a fase da onda portadora.

• B.

  sejam solucionadas as ambiguidades.

• C.

  sejam medidas as pseudodistâncias.

• D.

  tenham forte correlação entre si as estações bases ocupadas.

• E.

  no rasteio se obtenha um melhor DOP (Dilution of Precision).

A implementação de estações virtuais de referência (VRS) visam a incrementar o trabalho de levantamento que usa a técnica RTK (Real Time Kinematic). Essas estações virtuais são calculadas a partir de

• A.

  pontos de Laplace

• B.

  transmissões de radiofaróis

• C.

  redes altimétricas

• D.

  redes ativas de monitoramento

• E.

  redes passivas de monitoramento

Para o rastreio de uma linha base de 15 km de comprimento, usando o método de posicionamento relativo estático, onde se deseja um tipo de solução fixa, tendo disponíveis as portadoras L1 e L2, o tempo mínimo de rastreio, em minutos, é

• A.

  10

• B.

  30

• C.

  40

• D.

  50

• E.

  60

O DOP (Dilution of Precision), uma medida relativa ao sinal dos satélites, proporciona uma indicação da precisão dos resultados que serão obtidos no levantamento executado com GPS. Essa medida baseia-se fundamentalmente na precisão da observação da pseudodistância e na(no)

• A.

  área da figura geométrica formada pelos satélites

• B.

  configuração geométrica dos satélites

• C.

  média dos comprimentos de onda transmitidos

• D.

  desvio padrão da fase da onda portadora

• E.

  somatório dos desvios padrões do VDOP e HDOP

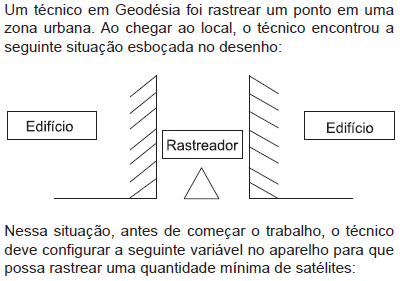

• A.

  ângulo de máscara

• B.

  tempo total de rastreio

• C.

  centro de recepção da antena

• D.

  intervalo de gravação das épocas

• E.

  coordenadas iniciais do ponto

A constelação completa do Glonass, sistema russo similar ao GPS, é composta de 24 satélites em 3 planos orbitais – 8 satélites por plano. Os planos têm a inclinação de 64,8°, portanto, maior que os planos orbitais do GPS, com 55°. Para os usuários localizados em altas latitudes, essa inclinação

• A.

  é vantajosa, já que os satélites Glonass viajam mais ao norte que os satélites GPS.

• B.

  é vantajosa, já que os satélites GPS viajam mais ao norte que os satélites Glonass.

• C.

  é desvantajosa, já que os satélites Glonass viajam mais inclinados.

• D.

  não é vantajosa, já que os satélites Glonass viajam mais ao norte que os satélites GPS.

• E.

  não representa nenhuma vantagem para esses usuários em relação aos demais.

Considere as fontes de erro em rastreamentos com GPS e analise as afirmativas abaixo.

I - O erro do relógio está relacionado ao receptor.

II - As marés terrestres são fontes de erro relacionadas ao receptor e à antena.

III - As coordenadas da estação são fontes de erro relacionadas ao receptor e à antena.

É correto o que se afirma em

• A.

  I, apenas.

• B.

  I e II, apenas.

• C.

  II e III, apenas.

• D.

  III, apenas.

• E.

  I, II e III.
