Questões de Engenharia Cartográfica e de Agrimensura do ano 2011

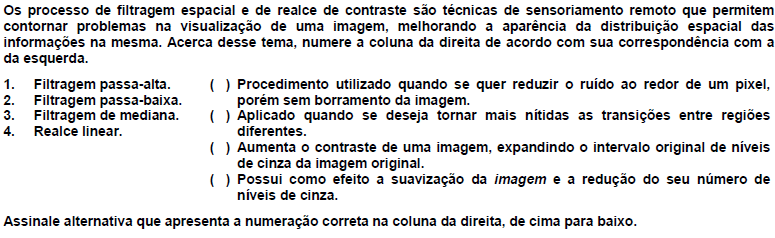

• A. 4 – 1 – 3 – 2.
• B. 1 – 3 – 4 – 2.
• C. 4 – 1 – 2 – 3.
• D. 1 – 4 – 2 – 3.
• E. 1 – 4 – 3 – 2.

No que diz respeito a estruturas de dados matriciais e vetoriais em sistemas de informação geográfica, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Dados representados por meio de uma estrutura matricial possuem como característica a representação indireta de fenômenos contínuos.

( ) Na estrutura de dados vetorial, ponto constitui-se em um par ordenado (x, y) de coordenadas espaciais.

( ) Como regra geral, arquivos vetoriais ocupam menos espaço em disco se comparados a arquivos matriciais correspondentes à mesma informação geográfica.

( ) Uma vez que limites precisos entre padrões de vegetação e solo, por exemplo, raramente ocorrem, feições de uso do solo, em tese, poderiam ser melhor representadas por uma estrutura de dados matricial.

Assinale alternativa que apresenta a sequência correta, de cima para baixo.

• A. F – F – F – V.
• B. V – V – F – V.
• C. V – V – V – F.
• D. V – F – V – F.
• E. F – V – V – V.

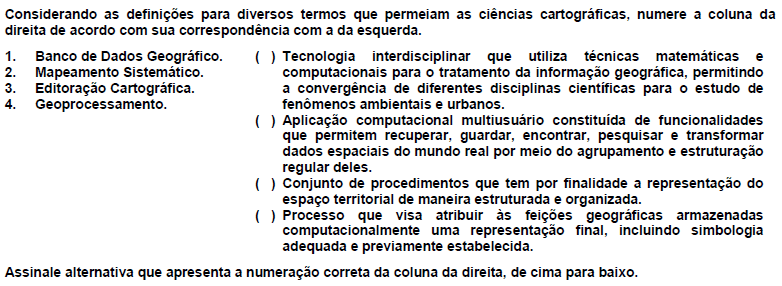

• A. 3 – 2 – 4 – 1.
• B. 3 – 1 – 4 – 2.
• C. 2 – 1 – 4 – 3.
• D. 2 – 4 – 1 – 3.
• E. 3 – 4 – 1 – 2.

Lista de posições e localizações de um objeto celeste em função do tempo; no sistema GPS contém informações referentes à posição e ao erro do relógio dos satélites necessárias no posicionamento:

• A.

  PPP

• B.

  RTK

• C.

  Missão

• D.

  Spoofing

• E.

  Efemérides

Número de ciclos inteiros inicialmente desconhecidos da fase da onda portadora.

• A.

  Código P

• B.

  Ambiguidade

• C.

  Efeito Doppler

• D.

  Pseudodistância

• E.

  Retardo atmosférico

Numa planta na escala de 1:2.500, mediu-se uma distância igual a 17,4 milímetros. A distância no terreno é:

• A.

  435 m.

• B.

  43,5 m.

• C.

  43,5 km.

• D.

  4,35 km.

• E.

  4,35 m.

Para representar um campo de futebol de dimensões 80 x 100 metros, numa folha de papel de 21 x 30 cm, deve-se escolher a escala:

• A.

  1:10.

• B.

  1:100.

• C.

  1:200.

• D.

  1:250.

• E.

  1:500.

Na determinação das coordenadas retangulares dos pontos de apoio por poligonação, a diferença de coordenadas entre os pontos inicial e final da poligonal deve ser:

• A.

  diferente de zero se a poligonal é aberta ou fechada.

• B.

  diferente de zero se a poligonal é fechada.

• C.

  igual a zero se a poligonal é aberta ou fechada.

• D.

  igual a zero se a poligonal é fechada.

• E.

  igual a zero se a poligonal é aberta.

Considerando as convenções topográficas contidas na Norma Brasileira de Execução de Levantamento Topográfico (NBR 13133/1994), identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A norma prevê a simbologia a ser usada para diversas classes de feições comuns aos levantamentos topográficos em geral.

( ) Existem três símbolos distintos correspondentes a vértices geodésicos, em consonância com a ordem de importância associada ao vértice a ser representado.

( ) Caixas de inspeção devem ser identificadas por um único símbolo pictórico. Porém, de acordo com o tipo de caixa, esses símbolos devem ser acompanhados de topônimos específicos.

( ) A simbologia para vértices topográficos deve ser apresentada de acordo com o tipo de material utilizado em sua materialização.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  V – V – F – F.

• B.

  F – V – V – V.

• C.

  F – F – V – V.

• D.

  F – F – F – V.

• E.

  V – V – V – F.

Considere a norma vigente no Brasil para a representação dos acidentes naturais e artificiais destinada à confecção de cartas topográficas. Segundo essa norma, é INCORRETO afirmar:

• A.

  Curvas de nível são representadas por linhas contínuas com equidistância variável de acordo com as condições do terreno e o padrão de exatidão cartográfica desejado.

• B.

  Elementos de vegetação devem ser representados quando possuírem área, na escala da carta, maior ou igual a 5 mm x 5 mm, à exceção dos pântanos e mangues, que só deverão ser representados quando possuírem área maior ou igual a 1 cm x 1 cm.

• C.

  As legendas cartográficas devem ser lançadas com clareza, de modo que possam ser consultadas sem mudança na posição normal de leitura.

• D.

  Todas as pontes, viadutos e passagens elevadas devem ser representados, independentemente de seus comprimentos.

• E.

  O ponto existente no centro do símbolo dos marcos de referência deve indicar a sua posição correta.
