Questões de Engenharia Cartográfica e de Agrimensura do ano 2011

A topografia é a base para diversos trabalhos de engenharia, nos quais o conhecimento das formas e dimensões do terreno são importantes. Acerca disso, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) O sentido de caminhamento para o levantamento de uma poligonal é considerado o sentido horário.

( ) No cálculo das coordenadas retangulares de pontos de apoio por poligonação, a diferença de coordenadas entre os pontos inicial e final da poligonal deve ser igual a zero.

( ) Para determinar uma distância por taqueometria, são efetuadas medidas dos ângulos horizontal, vertical e dos fios estadimétricos.

( ) A topometria estuda os processos clássicos de medição de distâncias e desníveis, cujo objetivo é a determinação de posições relativas de pontos planimetricamente.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. F – V – F – V.
• B. V – V – F – F.
• C. F – F – V – V.
• D. V – F – F – V.
• E. V – F – V – F.

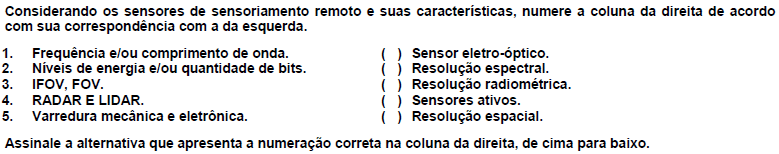

• A. 3 – 4 – 2 – 1 – 5.
• B. 1 – 4 – 5 – 2 – 3.
• C. 5 – 2 – 1 – 3 – 4.
• D. 2 – 3 – 5 – 4 – 1.
• E. 4 – 2 – 1 – 5 – 3.

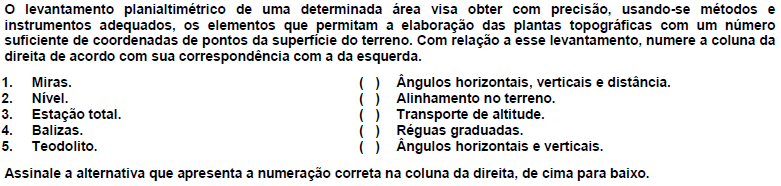

• A. 2 – 1 – 4 – 3 – 5.
• B. 3 – 2 – 1 – 5 – 4.
• C. 1 – 3 – 5 – 4 – 2.
• D. 2– 4 – 3 – 5 – 1.
• E. 5 – 1 – 2 – 4 – 3.

Foi realizado um nivelamento geométrico para se determinar a altitude de alguns pontos. No início do alinhamento, havia uma referência de nível (RN) com altitude igual a 903,790 m. Foram realizados três lances, e as medidas obtidas foram: Lr₁ = 0,732; Lv₁ = 3,701; Lr₂ = 0,448; Lv₂ = 2,173; Lr₃ = 1,284; Lv₃ = 1,058. Qual é a altitude do último ponto medido? (Lr – leitura de ré ; Lv – Leitura de vante)

• A. 908,258 m.
• B. 905,260 m.
• C. 902,320 m.
• D. 899,322 m.
• E. 898,870 m.

Para determinar as coordenadas de um ponto A, num levantamento cadastral, foram medidos o azimute da direção AB (apoio-ponto A), igual a 45º, e a distância entre A e B, igual a 92,86 m. Conhecendo as coordenadas planas de A (1358,00 m; 1651,00 m), qual é a coordenada de B?

• A. (1293,00 m; 1716,00 m).
• B. (1423,00 m; 1716,00 m).
• C. (1423,00 m; 1586,00 m).
• D. (1293,00 m; 1586,00 m).
• E. (1323,00 m; 1686,00 m).

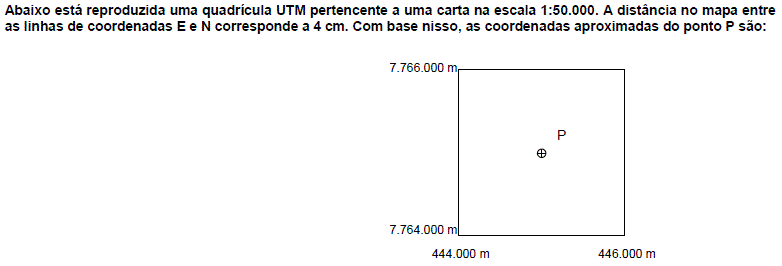

• A. (445.500 m; 7.765.500 m).
• B. (444.500 m; 7.764.500 m).
• C. (445.000 m; 7.765.000 m).
• D. (445.000 m; 7.764.500 m).
• E. (445.500 m; 7.765.000 m).

As curvas de nível são a forma mais comum de representação do relevo. Sobre esse tema, considere as seguintes afirmativas:

1. Curvas de nível são o lugar geométrico dos pontos de mesma altura.

2. As curvas de nível são definidas a partir da interseção de planos horizontais com a superfície do terreno.

3. A equidistância vertical é constante e varia com a escala.

4. A maior declividade do terreno ocorre no local onde as curvas de nível são mais próximas.

Assinale a alternativa correta.

• A. Somente as afirmativas 1 e 2 são verdadeiras.
• B. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• C. Somente as afirmativas 1, 3 e 4 são verdadeiras.
• D. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

Sobre a projeção UTM, considere as seguintes afirmativas:

1. A projeção UTM é derivada da projeção TM por especificação.

2. É usada para representação de fusos com 6° de amplitude, em coincidência com os fusos da Carta Internacional do Mundo ao Milionésimo e os meridianos centrais dos fusos são contados a partir do antimeridiano de Greenwich para leste de 6° em 6°, iniciando em 177°W.

3. Para os pontos do meridiano central, a distorção de escala m tem valor constante de 0,9996. Este valor foi atribuído pela convenção internacional que estabeleceu o sistema UTM. Para as linhas de secância, a distorção de escala obrigatoriamente assume o valor 1.

4. As coordenadas são denominadas Norte (N) e Este (E), são dadas em metros e podem assumir valores positivos ou negativos.

Assinale a alternativa correta.

• A. Somente as afirmativas 1 e 4 são verdadeiras.
• B. Somente as afirmativas 1 e 3 são verdadeiras.
• C. Somente as afirmativas 2 e 4 são verdadeiras.
• D. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• E. Somente as afirmativas 1, 2 e 3 são verdadeiras.

Sobre as projeções cartográficas, considere as seguintes afirmativas:

1. Uma projeção cartográfica consiste numa transformação matemática entre uma superfície de referência e uma superfície de projeção.

2. A propriedade da equivalência tem o significado geométrico de proporcionar a manutenção da forma das entidades representadas.

3. A propriedade da conformidade tem o significado geométrico de preservação do valor numérico da área na superfície de projeção igual ao da superfície de referência.

4. A propriedade da equidistância tem o significado geométrico de proporcionar a igualdade do comprimento das linhas de uma família de linhas na superfície de referência e na superfície de projeção.

Assinale a alternativa correta.

• A. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• B. Somente as afirmativas 1 e 2 são verdadeiras.
• C. Somente as afirmativas 1 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 3 são verdadeiras.
• E. Somente as afirmativas 3 e 4 são verdadeiras.

Considere as seguintes afirmativas sobre SIG:

1. Um sistema de informações geográficas é composto de software e hardware que têm por objetivo auxiliar na resolução de problemas nos quais a componente espacial é relevante.

2. Os dados em um SIG podem ser armazenados segundo estruturas de dados vetoriais e matriciais.

3. A estrutura de dados vetorial permite armazenar as coordenadas e os atributos associados aos dados espaciais.

4. A estrutura de dados vetorial em SIG permite que sejam recuperadas as informações sobre o interrelacionamento entre as feições, chamado de topologia.

Assinale a alternativa correta.

• A. Somente as afirmativas 2, 3 e 4 são verdadeiras.
• B. Somente as afirmativas 1 e 2 são verdadeiras.
• C. Somente as afirmativas 1, 3 e 4 são verdadeiras.
• D. Somente as afirmativas 2 e 3 são verdadeiras.
• E. Somente as afirmativas 1, 2 e 4 são verdadeiras.
