Questões de Engenharia Cartográfica e de Agrimensura do ano 2016

Observe o triângulo A-B-C da figura abaixo.

Considerando as dimensões do triângulo A-B-C da figura, em que A-B é igual a 100 m, B-C é igual a 60 m e C-A é igual a 80 m e, com base na fórmula de Heron, a área do triângulo A-B-C, em hectares, é igual a

• A. 0,24.
• B. 0,25.
• C. 2,4.
• D. 2,5.

No nivelamento geométrico composto, ilustrado abaixo, partiuse da cota da estaca 0 (est.0) igual a 500,000 m.

Considerando as visadas de “rés” e “vantes” às miras, colocadas sobre as estacas, a cota da estaca 5 (est. 5) é igual a

• A. 498,092 m.
• B. 499,546 m.
• C. 501,500 m.
• D. 503,312 m.

A latitude de um ponto pode variar de __________________ e tem como origem o __________.

Os termos que completam, respectivamente, as lacunas são:

• A. 0º a 90º para norte ou sul; Plano do Equador.
• B. 0º a 90º para leste ou oeste; Plano do Equador.
• C. 0º a 180º para leste ou oeste; Plano do Equador.
• D. 0º a 90º para norte ou sul; Meridiano de Greenwich.

Quanto maior for a proximidade das curvas de nível, representadas em uma planta topográfica, maior será

• A. a cota.
• B. a declividade.
• C. o terreno apresentado.
• D. a escala de representação.

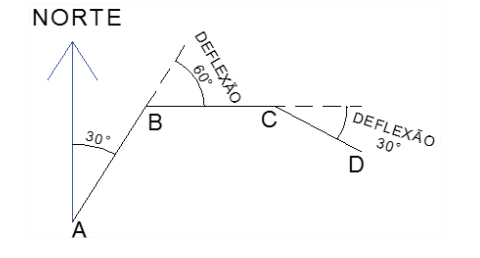

Analise o polígono no desenho abaixo:

 Conclui-se que o AZIMUTE e o RUMO “CD” serão, respectivamente, iguais a

• A. 120° e 30°SE.
• B. 120° e 60°NE.
• C. 120° e 60°SE.
• D. 150° e 60°NE.

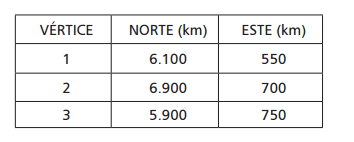

Têm-se as coordenadas UTM indicadas abaixo:

Considerando-as no fuso 23, de um perímetro 1-2-3 de uma área de lavra de mineração, sua área UTM é

• A. 95.000 km².
• B. 190.000 km².
• C. 380.000 km².
• D. 450.000 km².

A ondulação geoidal de um ponto na superfície terrestre é de –5,670 m. Se a altitude elipsoidal deste mesmo ponto é de 974,756 m, e considerando o desvio da vertical nulo, a sua altitude ortométrica será de

• A. 567,000 m.
• B. 969,086 m.
• C. 974,456 m.
• D. 980,426 m.

Um receptor GPS geodésico móvel é desligado entre as seções de coletas em um intervalo de rastreio inferior a 20 minutos. Segundo norma do IBGE, este método de posicionamento é denominado

• A. “stop and go”.
• B. relativo cinemático.
• C. semi-cinemático.
• D. estático rápido.

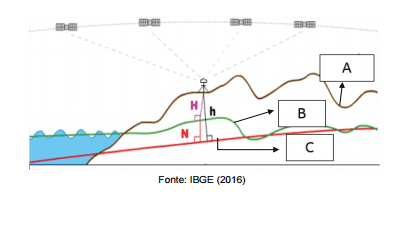

Observe a figura a seguir:

As superfícies “A”, “B” e “C” representam, respectivamente,

• A. superfície terrestre, elipsoide e geoide.
• B. superfície terrestre, geoide e elipsoide.
• C. geoide, superfície terrestre e elipsoide.
• D. geoide, elipsoide e superfície terrestre.

As medidas angulares de uma circunferência dividem-se em 360 partes iguais, denominadas grau. Sendo assim, p/2 radianos equivalem a

• A. 90°.
• B. 180°.
• C. 270°.
• D. 360°.
