Questões de Engenharia Cartográfica e de Agrimensura da Fundação Carlos Chagas (FCC)

As orientações geodésicas dos sistemas SAD69, SIRGAS 2000 e Córrego Alegre são, respectivamente,

• A. geocêntrica, topocêntrica e geocêntrica.
• B. topocêntrica, geocêntrica e topocêntrica.
• C. geocêntrica, topocêntrica e topocêntrica.
• D. topocêntrica, geocêntrica e geocêntrica.
• E. topocêntrica, topocêntrica e geocêntrica.

Uma construtora tem um mapa de um terreno localizado no Município de Sinop, Mato Grosso, onde deseja construir um loteamento fechado. Nesse mapa, há a representação de uma estrada de acesso ao terreno pretendido que possui 50 km e está representada por uma linha de 10 cm de comprimento. A escala desse mapa é de

• A. 1:500.000.
• B. 1:5.000.000.
• C. 1:5.000.000.
• D. 1:20.000.
• E. 1:2.000.000.

Na impossibilidade de se desenvolver uma superfície esférica ou elipsóidica sobre um plano sem deformações, há necessidade de buscar projeções cartográficas que permitam diminuir ou eliminar parte das deformações conforme a aplicação desejada. Caso o objetivo de um trabalho cartográfico seja conservar a proporcionalidade das áreas, deve-se adotar a projeção cartográfica do tipo

• A. Conforme.
• B. Equidistante.
• C. Equivalente.
• D. Afilática.
• E. Zenital.

Para elaboração de um mapa referente às áreas de Áreas de Preservação Permanente (APPs) relativas à hidrografia de um Município brasileiro, na escala 1:25.000, foi fornecido ao Engenheiro Cartógrafo uma folha topográfica de nomenclatura SA 22-Y-C-III-3. Considerando a escala do mapa fornecido, o engenheiro cartógrafo deve

• A. rejeitar apenas os dados altimétricos, por incompatibilidade de escala.
• B. aceitar apenas os dados hidrográficos, pois são da mesma escala.
• C. aceitar a folha topográfica, pois as escalas são compatíveis.
• D. rejeitar a folha topográfica, por incompatibilidade de escala.
• E. rejeitar apenas os dados hidrográficos, por incompatibilidade de escala.

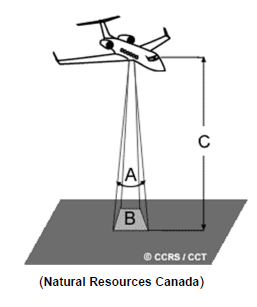

Considere a figura abaixo.

A figura está relacionada ao

• A. Low Earth Orbit (LEO).
• B. Right Ascension of Ascending Node (RAAN).
• C. Instantaneous Field of View (IFOV).
• D. Attitude Control Subsystem (ACS).
• E. Space Flight Tracking and Data Network (STDN).

A energia eletromagnética refletida e emitida pelos objetos terrestres resulta das interações que ocorrem entre eles. Essas interações são determinadas pelas propriedades físico-químicas e biológicas desses objetos e podem ser identificadas nas imagens e nos dados de sensores remotos. O nome dado para o fenômeno que ocorre quando a energia eletromagnética incide sobre um objeto, e é transformada e liberada na forma de calor, é

• A. Albedo.
• B. Absorção.
• C. Reflexão.
• D. Transmissão.
• E. Emissão.

As técnicas de filtragem utilizadas em imagens de satélite são transformações da imagem pixel a pixel, que não dependem apenas do nível de cinza de um determinado pixel, mas também do valor dos níveis de cinza dos pixels vizinhos. Sobre os tipos de filtro, é correto afirmar:

• A. os lineares suavizam e realçam detalhes da imagem e minimizam efeitos de ruído, sem alterar a média da imagem.
• B. os morfológicos não exploram as propriedades geométricas dos sinais (níveis de cinza da imagem).
• C. os de detecção de borda suavizam/realçam bordas alterando a média da imagem, porém não são capazes de minimizar/ realçar ruídos.
• D. os do tipo radar devem manter o valor médio do retorno do radar (backscatter), não necessitando preservar as bordas presentes na imagem e as informações de textura.
• E. o de Frost é um tipo de filtro morfológico.

Sobre o Sistema de Posicionamento Global, mais conhecido pela sigla GPS, é correto afirmar:

• A. Os modelos de GPS de altíssima precisão são aparelhos com antena externa pré-amplificada que identificam somente as portadoras L1 e L2 e não os códigos C/A.
• B. Como existe uma defasagem entre o relógio do receptor (quartzo) de menor precisão e o relógio do satélite (atômico) de maior precisão, a sincronia do sinal não é perfeita, sendo necessários pelo menos quatro satélites para a determinação das coordenadas x, y e z.
• C. A portadora L2 não consegue corrigir o clock do satélite para melhorar os cálculos de posicionamento, necessitando assim da portadora L1.
• D. Os Sistemas Globais de Navegação por Satélite (GNSS) existentes atualmente, são apenas o GPS dos EUA e o GLONASS do governo russo.
• E. DOP (dilution of precision) é um fator que está relacionado com o tempo e com a velocidade dos satélites.

O comando MIRROR, do AutoCad,

• A. copia um determinado texto.
• B. corrige erros de linhas.
• C. duplica objetos.
• D. gera cópia espelhada (invertida) de objetos.
• E. corrige erros pontuais.

Sobre o planejamento urbano, é correto afirmar:

• A. Não possui instrumentos que favorecem o estudo da dinâmica populacional dos Municípios brasileiros.
• B. As alterações da paisagem não fazem parte do planejamento urbano.
• C. As análises espaciais de diversas naturezas como a densidade populacional não geram subsídios para o planejamento urbano, pois são processadas para estudos distintos dos almejados pelos gestores públicos.
• D. O Estatuto das Cidades não prevê nenhuma variável do planejamento urbano.
• E. Os Sistemas de Informação Geográfica − SIG são importantes ferramentas de suporte para o planejamento urbano em função do crescimento acelerado das cidades que modifica o seu espaço em um curto período de tempo.
