Questões de Engenharia Civil do ano 0000

Atente à seguinte descrição: “É uma câmara visitável cuja função principal é permitir o acesso às galerias para inspeção e desobstrução. Para facilidade desse objetivo, é conveniente sua localização nos pontos de reunião dos condutos, mudanças de seção, de declividade e de direção”.

O elemento de captação e transporte de drenagem pluvial descrito acima é denominado

• A. galeria.
• B. boca de lobo.
• C. poço de visita.
• D. sarjeta.

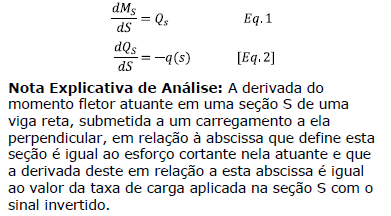

Considerando o entendimento do comportamento de vigas isostáticas planas, analise as equações abaixo e a nota explicativa de análise.

De acordo com o exposto, é correto afirmar que

• A. a nota explicativa está correta, mas não diz respeito às equações apresentadas.
• B. a nota explicativa está incorreta, visto que tal fato ocorre para vigas hiperestáticas e não isostáticas.
• C. a nota explicativa e a [Eq. 2] estão corretas, porém a [Eq. 1] apresenta erro, uma vez que da forma que está representada não se pode obter o coeficiente angular da tangente ao diagrama correspondente.
• D. não há erro nas equações nem na nota explicativa.

Uma camada de solo com 30 cm de espessura e peso específico aparente médio de 17 kN/m³, umidade de 10% e peso específico dos grãos de 26,5 kN/m³ foi compactada com um rolo apropriado. Após a compactação, o peso específico aparente médio era de 20 kN/m³, não tendo sido registrada a variação da umidade. Assim, o índice de vazios da camada após a compactação é

• A. 0,52.
• B. 0,46.
• C. 0,35.
• D. 0,40.

A resistência ao cisalhamento de uma massa de solo é a resistência interna por área unitária que a massa de solo pode oferecer para resistir a rupturas e a deslizamentos ao longo de qualquer plano no seu interior.

No que diz respeito à resistência ao cisalhamento de solos, assinale a afirmação FALSA.

• A. A envoltória de ruptura é uma linha curva. Para a maioria dos problemas da mecânica dos solos, é suficiente aproximar a tensão de cisalhamento no plano de ruptura para uma função linear da tensão normal.
• B. A confiabilidade dos resultados dos ensaios de cisalhamento direto pode ser questionada porque não se permite que o solo rompa ao longo do plano menos resistente, pois ele é forçado a romper ao longo do plano de separação da caixa de cisalhamento.
• C. No ensaio triaxial adensado não drenado (CU), as tensões principais efetiva e total são as mesmas.
• D. No ensaio triaxial adensado drenado (CD), o corpo de prova é submetido primeiro a uma pressão de confinamento em toda sua volta, por compressão do fluido da câmara.

Observe o diagrama de uma viga bi apoiada.

Qual o valor das reações de apoio em kgf? Observe q [kgf/m].

• A. R_a = qL/2; R_b = -3qL/2;
• B. R_a = - 3qL/2; R_b = qL/2;
• C. R_a = 5qL/4; R_b = - qL/4;
• D. R_a = qL; R_b = - qL;
• E. R_a = - qL/4; R_b = 5qL/4;

Uma viga bi engastada representa uma estrutura

• A. hipostática.
• B. isostática simples.
• C. hiperestática.
• D. isostática composta.
• E. simétrica estática.

Em que consiste um golpe de aríete?

• A. Corrosão das pás de uma bomba hidráulica.
• B. Pane em uma bomba hidráulica devido a diminuição brusca da altura manométrica
• C. Pane em uma bomba hidráulica devido a aumento brusco de tensão elétrica.
• D. Manobra brusca de comportas de reservatórios superficiais.
• E. Propagação de um pulso de pressão devido a uma manobra brusca na rede.

Calcule a área estimada do perfil vertical apresentado no corte (AA’) abaixo em m2, considere o ápice do perfil na distância 100m e altitude 200m. Alturas e distâncias dadas em metros.

Marque a opção CORRETA.

• A. 12250
• B. 12200
• C. 12150
• D. 12050
• E. 12750

Na administração de uma obra, em que consiste o Caminho Crítico (CPM – Critical Path Method)?

• A. É a sequência de desembolso para pagamento de serviços que compõe a obra, objetiva não deixar faltar recursos ao longo do tempo de execução
• B. É a sequência de atividades que devem ser concluídas nas datas programadas para que o projeto possa ser concluído dentro do prazo final
• C. Compõe o estudo dos acessos dos operários no ambiente de trabalho para cadastramento e monitoramento dos procedimentos mais propensos a acidentes.
• D. Compõe um conjunto de ações necessárias para dar início a uma obra, tais como aquisição e limpeza do terreno, recrutamento de pessoal e finalização dos projetos de arquitetura e engenharia.
• E. É a sequência de atividades previstas para otimizar o fluxo no setor de estoque de forma a ocupar o menor espaço possível na obra.

Observe a tabela de um levantamento planimétrico de uma poligonal fechada triangular.

Qual o erro linear total de fechamento?

• A. 20 cm
• B. 30 cm
• C. 40 cm
• D. 50 cm
• E. 60 cm
