Questões de Engenharia Civil do ano 2004

O desenho esquemático acima ilustra um circuito frigorígeno de um equipamento de climatização. Nesse desenho, são apresentadas partes e equipamentos do circuito. Considerando que o equipamento representado pelo número 1 é um compressor, julgue os seguintes itens.

O equipamento identificado pelo número 6 é o condensador usado para condensar o fluido frigorígeno.

• C. Certo
• E. Errado

O desenho esquemático acima ilustra um circuito frigorígeno de um equipamento de climatização. Nesse desenho, são apresentadas partes e equipamentos do circuito. Considerando que o equipamento representado pelo número 1 é um compressor, julgue os seguintes itens.

O dispositivo de número 7 é um bulbo termostático da válvula de expansão.

• C. Certo
• E. Errado

O desenho esquemático acima ilustra um circuito frigorígeno de um equipamento de climatização. Nesse desenho, são apresentadas partes e equipamentos do circuito. Considerando que o equipamento representado pelo número 1 é um compressor, julgue os seguintes itens.

A linha do circuito indicada pelo número 8 é a linha do líquido refrigerante.

• C. Certo
• E. Errado

Um aparelho de ar condicionado é composto de compressor, evaporador, condensador, tubo capilar e linhas de líquido refrigerante, descarga e sucção do compressor. Julgue os itens subseqüentes, acerca do projeto e do funcionamento dos componentes desse aparelho.

A função do tubo capilar é promover queda de pressão no fluido refrigerante.

• C. Certo
• E. Errado

Um aparelho de ar condicionado é composto de compressor, evaporador, condensador, tubo capilar e linhas de líquido refrigerante, descarga e sucção do compressor. Julgue os itens subseqüentes, acerca do projeto e do funcionamento dos componentes desse aparelho.

A ligação do condensador com o tubo capilar é feita por uma linha de líquido refrigerante.

• C. Certo
• E. Errado

Um aparelho de ar condicionado é composto de compressor, evaporador, condensador, tubo capilar e linhas de líquido refrigerante, descarga e sucção do compressor. Julgue os itens subseqüentes, acerca do projeto e do funcionamento dos componentes desse aparelho.

No que se refere ao controle, o tubo capilar é um dispositivo operacional mais preciso que uma válvula de expansão.

• C. Certo
• E. Errado

Um aparelho de ar condicionado é composto de compressor, evaporador, condensador, tubo capilar e linhas de líquido refrigerante, descarga e sucção do compressor. Julgue os itens subseqüentes, acerca do projeto e do funcionamento dos componentes desse aparelho.

Tubos capilares de comprimentos diferentes mas de mesmo diâmetro produzem a mesma queda de pressão.

• C. Certo
• E. Errado

Um aparelho de ar condicionado é composto de compressor, evaporador, condensador, tubo capilar e linhas de líquido refrigerante, descarga e sucção do compressor. Julgue os itens subseqüentes, acerca do projeto e do funcionamento dos componentes desse aparelho.

Algumas unidades para climatização são do tipo bombas de calor, nas quais, por meio de um dispositivo específico de contorno, o evaporador pode funcionar como condensador a fim de aquecer o ambiente a ser climatizado.

• C. Certo
• E. Errado

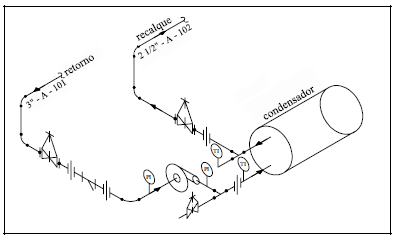

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

A bomba de água de condensação é uma bomba alternativa.

• C. Certo
• E. Errado

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

Os trechos de tubos, as curvas, os tês e as válvulas foram montados por meio de junções roscadas.

• C. Certo
• E. Errado
