Questões de Engenharia Civil do ano 2004

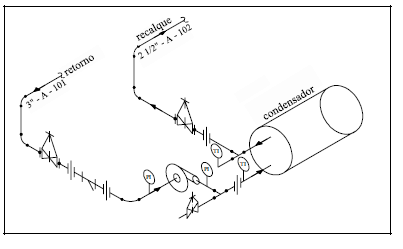

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

Entre a rede de retorno e a rede de recalque existe uma redução de 3" para 2½".

• C. Certo
• E. Errado

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

Na sucção da bomba, existe um filtro para proteção dos componentes internos da bomba.

• C. Certo
• E. Errado

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

As pressões na entrada e na saída da bomba estão monitoradas por dois manômetros.

• C. Certo
• E. Errado

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

Duas uniões, posicionadas corretamente, permitem a desmontagem da cabeça do condensador para facilitar a manutenção.

• C. Certo
• E. Errado

Um trecho de um circuito de água de resfriamento em uma rede de água gelada foi projetado segundo o desenho isométrico mostrado acima. Nesse trecho, vários acessórios foram especificados para possibilitar a correta operação do sistema. Com relação aos equipamentos e acessórios montados e à operação do sistema, julgue os itens seguintes.

Nesse projeto, é possível medir as temperaturas de entrada e saída da bomba.

• C. Certo
• E. Errado

Equipamentos de refrigeração resfriados a água costumam incluir válvulas de segurança em seus circuitos operacionais. Essas válvulas são utilizadas em qualquer vaso em que haja limite prefixado de pressão que não possa ser excedido. Julgue os itens que se seguem, relativos a esse tipo de válvula.

A válvula de segurança pode ser instalada tanto no reservatório de líquido refrigerante quanto no condensador.

• C. Certo
• E. Errado

Equipamentos de refrigeração resfriados a água costumam incluir válvulas de segurança em seus circuitos operacionais. Essas válvulas são utilizadas em qualquer vaso em que haja limite prefixado de pressão que não possa ser excedido. Julgue os itens que se seguem, relativos a esse tipo de válvula.

Válvulas de segurança do tipo diafragma, têm a vantagem de não permitir o escoamento de todo o conteúdo da linha frigorígena.

• C. Certo
• E. Errado

Equipamentos de refrigeração resfriados a água costumam incluir válvulas de segurança em seus circuitos operacionais. Essas válvulas são utilizadas em qualquer vaso em que haja limite prefixado de pressão que não possa ser excedido. Julgue os itens que se seguem, relativos a esse tipo de válvula.

Ao se substituir uma válvula de segurança, deve-se verificar primeiro qual é o seu ajuste de pressão.

• C. Certo
• E. Errado

Equipamentos de refrigeração resfriados a água costumam incluir válvulas de segurança em seus circuitos operacionais. Essas válvulas são utilizadas em qualquer vaso em que haja limite prefixado de pressão que não possa ser excedido. Julgue os itens que se seguem, relativos a esse tipo de válvula.

A calibração de um válvula de segurança somente pode ser feita em fábrica, não sendo permitida a sua regulagem no campo.

• C. Certo
• E. Errado

Um compressor defeituoso de um equipamento de refrigeração deve ser substituído. Para fazer a troca de modo tecnicamente correto, o mecânico deve seguir uma série de procedimentos até que o compressor reserva entre em operação.

Acerca desses procedimentos, julgue os itens seguintes.

Antes de retirar o compressor defeituoso, o mecânico deve pesquisar a causa do defeito a fim de eliminá-la.

• C. Certo
• E. Errado
