Questões de Engenharia Civil do ano 2005

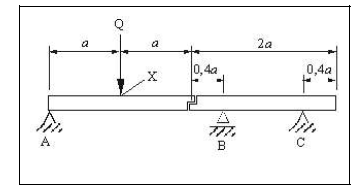

O desenho acima mostra uma viga com peso próprio desprezível e submetida a uma carga concentrada com intensidade Q, diferente de zero, aplicada no ponto X. Para as condições apresentadas, julgue os seguintes itens.

I É de cima para baixo o sentido de atuação da componente vertical da reação no apoio C.

II O momento fletor no apoio B é igual a -0,2 aQ.

III É nula a tensão normal na fibra externa da viga no ponto X.

IV O módulo do esforço cortante na seção transversal da viga no meio do vão entre os apoios B e C é igual a  .

V Se a carga concentrada for aplicada mais próximo ao apoio A, a reação vertical no apoio B diminui.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

O projeto e a execução de estruturas de aço de edifícios devem atender a requisitos de segurança, durabilidade e exigências de norma específica. Em relação a esse tema, julgue os itens a seguir.

I Para efeito de cálculo, deve ser igual a 220.000 kPa o módulo de elasticidade adotado para os aços recomendados na execução de estruturas de aço de edifícios.

II Na análise de estruturas de aço de até dois andares, as solicitações de cálculo podem ser determinadas por análise plástica, ignorando-se os efeitos de segunda ordem.

III Em uma estrutura de aço, as sobrecargas decorrentes do uso e da ocupação da edificação são consideradas ações nominais variáveis.

IV A utilização de aços estruturais de qualidade não identificada é tolerada, desde que o número de imperfeições superficiais na peça de aço seja inferior a 10 por metro linear, em peças lineares, ou 20 por metro quadrado, em chapas de aço.

V Permite-se considerar que, em edifícios de andares múltiplos, as paredes estruturais internas e externas bem como lajes de piso e de cobertura façam parte do sistema de contraventamento vertical, desde que sejam adequadamente ligadas à estrutura.

Estão certos apenas os itens

• A. I, II e III.
• B. I, II e IV.
• C. I, IV e V.
• D. II, III e V.
• E. III, IV e V.

O concreto celular é

• A.

  um concreto leve que apresenta muita resistência mecânica e satisfatória estabilidade dimensional.

• B.

  recomendado para aplicações em ambientes marinhos ou quimicamente agressivos e tem elevada massa específica.

• C.

  reforçado com fibras de material polimérico.

• D.

  resultante da mistura de cimento e pedaços de poliestireno expandido.

• E.

  resultante da mistura de cimento, argilas expandidas e agregados normais (areia e pedra britada ou cascalho).

O projeto e os materiais utilizados nas coberturas de construções civis devem garantir estanqueidade, durabilidade e segurança para os usuários. Com relação a coberturas e seus componentes, julgue os itens que se seguem.

I No madeiramento para coberturas por telhas cerâmicas, as emendas não devem ocorrer sobre os apoios ou sobre os pontaletes.

II Na instalação de telhas cerâmicas do tipo colonial, é utilizada, para o acabamento dos espigões, uma peça específica denominada final de espigão.

III As telhas francesas devem ter uma pequena saliência que sirva para prendê-las ao ripado evitando-se o escorregamento.

IV A colocação das telhas francesas é feita a partir do espigão, da direita para a esquerda.

V A estrutura de coberturas com telhas de ardósia pode ser metálica ou de madeira.

A quantidade de itens certos é igual a

• A. 1
• B. 2
• C. 3
• D. 4
• E. 5

Julgue os itens subseqüentes, relativos a concretos e a fatores que influenciam suas propriedades e desempenho.

I Depende da finura do cimento a relação água/cimento a ser adotada para se obter uma dada resistência à compressão do concreto.

II A resistência à compressão de um concreto com uma dada idade pode ser estimada com base na idade e na resistência à compressão desse concreto na idade de 28 dias.

III A resistência à compressão do concreto independe do grau de hidratação do cimento.

IV Os aditivos incorporadores de ar aumentam a durabilidade de concretos e melhoram a sua plasticidade.

V A variabilidade do tempo e do procedimento de mistura do concreto não influenciam na sua resistência à compressão.

Estão certos apenas os itens

• A. I, II e III.
• B. I, II e IV.
• C. I, IV e V.
• D. II, III e V.
• E. III, IV e V.

Com relação a serviços de topografia, seus componentes, equipamentos e procedimentos, assinale a opção incorreta.

• A. As poligonais podem ser abertas ou fechadas.
• B.

  O serviço de altimetria visa à determinação de cotas ou altitudes de pontos.

• C.

  As curvas de nível são as projeções, sobre o plano horizontal, das linhas que representam as interseções entre a superfície do terreno e os planos horizontais eqüidistantes entre si na direção vertical.

• D.

  O azimute de uma direção pode ser magnético ou verdadeiro.

• E. Os teodolitos medem somente ângulos horizontais.

As sondagens permitem a identificação e a caracterização de solos, sendo, portanto, fundamentais em obras de terraplenagem, fundações e escoramentos, entre outras. Com relação a sondagem à percussão, assinale a opção correta.

• A.

  É indicada para identificação e caracterização de materiais rochosos.

• B.

  Fornece um índice de resistência do terreno à penetração do amostrador padrão a uma dada profundidade, o qual é calculado como o número de golpes de um peso padrão caindo de uma altura padronizada necessários para se cravar todo o comprimento do amostrador.

• C.

  Pode fornecer amostras deformadas de solos argilosos.

• D.

  Não pode ser executada abaixo do nível d'água freático.

• E. Não pode ser executada em solos estratificados.

Julgue os próximos itens, relacionados a estabilidade de taludes.

I Para que um talude constituído de uma camada de solo homogêneo seja estável, é necessário que a sua inclinação em relação à horizontal seja menor ou igual ao ângulo de atrito de repouso do solo constituinte do talude.

II Denomina-se corrida de detritos à movimentação lenta de taludes compostos de solos argilosos plásticos saturados.

III O método de análise de estabilidade de Morgenstern-Price permite o cálculo de fatores de segurança para superfícies de deslizamento de forma qualquer.

IV Os drenos sub-horizontais profundos podem reduzir as poropressões em taludes e, conseqüentemente, aumentar o seu fator de segurança.

V Pelos métodos de análise de estabilidade de taludes, conhecidos como métodos das fatias, a exatidão do fator de segurança calculado será maior quanto maior for o número de fatias empregadas.

Estão certos apenas os itens

• A. I, II e III.
• B. I, II e IV.
• C. I, IV e V.
• D. II, III e V.
• E. III, IV e V.

Assinale a opção que contém o desenho que representa corretamente a vista frontal (na direção paralela ao eixo X) do objeto apresentado em perspectiva no desenho acima.

• A.
• B.
• C.
• D.
• E.

Na avaliação de custos unitários e no preparo de orçamento de construção para incorporação de edifício em condomínio, são utilizados alguns conceitos com definição precisa, necessários para o atendimento da norma específica. Com referência ao conceito de custo unitário básico, assinale a opção correta.

• A.

  É parte do custo por metro quadrado da construção do projeto-padrão considerado.

• B.

  É o custo referente às unidades de fundação adotadas para a edificação.

• C.

  É o custo unitário para cada um dos serviços envolvidos na edificação.

• D.

  É a parcela utilizada para determinar unicamente o custo das dependências de uso privativo.

• E.

  É referente ao custo da edificação sem seus acabamentos.
