Questões de Engenharia Civil do ano 2005

Trinkley (2001) aponta dois tipos de construções projetadas para permitir a queima de seu conteúdo combustível sem que haja colapso estrutural:

Tipo I: as partes estruturais são incombustíveis e protegidas do fogo segundo normas rigorosas;

Tipo II: utiliza materiais incombustíveis ou quantidade limitada de materiais combustíveis.

Para o autor, a escolha do tipo de construção para a instalação de uma biblioteca, deve priorizar a evacuação do edifício durante a ocorrência de incêndio.

Nesse contexto, a construção adequada para bibliotecas é a do tipo:

• A.

  I, apenas.

• B.

  I, preferencialmente.

• C.

  II, apenas.

• D.

  II, preferencialmente.

• E.

  I e II, indiferentemente.

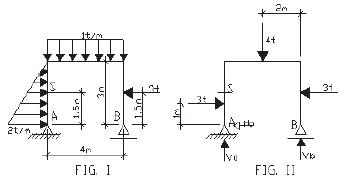

Temos abaixo uma estrutura plana carregada no próprio plano. Abaixo, são feitas afirmações referentes a esta estrutura.

Qual das afirmações é falsa?

• A.

  A reação horizontal em A (HA) é igual a zero.

• B.

  O esforço cortante na seção S é, em módulo, igual a 3t.

• C.

  Na seção S o momento fl etor e o momento torçor são iguais em módulo.

• D.

  As cargas distribuídas da fi gura I produzem os mesmos efeitos estáticos que as cargas concentradas na fi gura II.

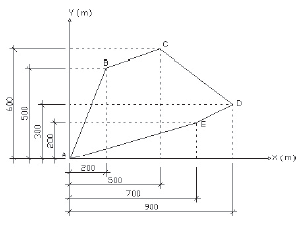

Uma empresa solicita um empréstimo para adquirir uma área, afi m de implantar uma indústria. Ela apresenta um desenho onde o terreno, que é um pentágono de lados retos, está representado num sistema de eixos ortogonais, contendo os vértices A, B, C, D, E e as coordenadas destes vértices.

A empresa afirma que o terreno tem 30 ha (1 hectare = 10.000 m²), mas não apresenta cálculo nenhum. Você, por precaução, calcula a área pelo método analítico de Gauss, que é uma soma de áreas trapezoidais, e constata que a área do terreno mede:

• A.

  16,5 ha

• B.

  20,0 ha

• C.

  27,5 ha

• D.

  55,0 ha

Um contrato de execução de terraplenagem inclui a escavação e transporte de material argiloso. O contrato estabelece que serão pagos 10,00 um (unidades monetárias) por m³ escavado, medido no corte. Como tecnicamente houve dificuldades para medir o volume no corte, resolveu-se determinar a massa específi ca natural (γn) do material e a massa específi ca do material solto (γs), e fazer a medição do material solto usado no aterro.

Na medição consta que no aterro chegaram 1500,00 m³ de material solto e o contratado pretende receber 15000,00 um (unidades monetárias).

Sabendo que γn = 1700 kg/m³ e γs = 1190 kg/m³, qual das alternativas abaixo é correta?

• A.

  O fator de empolamento é 1,43 e o contratado receberá 21450,00 um.

• B.

  O fator de empolamento é 1,43 e o contratado receberá 10500,00 um.

• C.

  O fator de empolamento é 0,7 e o contratado receberá 15000,00 um.

• D.

  O fator de empolamento é 0,7 e o contratado receberá 10500,00 um.

Na figura, temos uma tesoura (treliça de telhado), simplesmente apoiada nas extremidades, e as terças descarregando 2 t cada uma.

sen 30º = 0,5 cos 30º = 0,866

Assinale a afi rmação correta:

• A.

  Sobre a barra AD não atua esforço algum

• B.

  AB está comprimida com 6t.

• C.

  As barras AB e AD estão tracionadas

• D.

  As barras AB e AD estão comprimidas

Havia em Florianópolis muitos cursos d'água canalizados (popularmente denominados "valas da malária"). Estes canais funcionaram satisfatoriamente durante várias décadas, evitando inundações. No final da década de sessenta e início da década de setenta, ocorreu uma explosão demográfi ca bastante intensa, com muitas áreas sendo loteadas, urbanizadas, e muitos lotes sendo edifi cados. Houve também um Plano de Pavimentação Comunitária (PPC), que propiciou que muitas ruas, antes de terra e esburacadas, fossem pavimentadas e recebessem a rede de drenagem pluvial. Concomitantemente, começaram a ocorrer inundações freqüentes em vários pontos da cidade, porque as antigas "valas da malária" não propiciavam mais vazão suficiente.

À época, uma autoridade explicou a situação, disse que as valas não foram mal dimensionadas, e apresentou as causas para o aumento da vazão de contribuição.

Assinale abaixo a alternativa falsa?

• A.

  O tempo de concentração das bacias diminuiu.

• B.

  O tempo de recorrência das máximas vazões admissíveis pelos canais diminuiu.

• C.

  As áreas das bacias hidrogáfi cas foram aumentadas pela pavimentação das ruas.

• D.

  As bacias hidrográfi cas passaram a contribuir integralmente com chuvas de menor duração e maior intensidade.

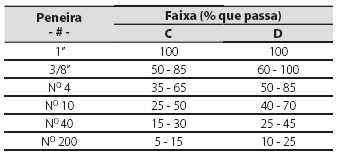

O método de dimensionamento de pavimentos flexíveis, conhecido como método do DNER, estabelece que o material da base deve se enquadrar em uma das faixas granulométricas A, B, C, D... Os valores das faixas C e D estão na tabela abaixo:

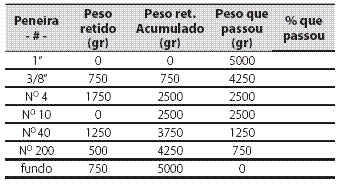

Foi feito um ensaio de granulometria com 5000 gr de material, cujo resultado é o seguinte:

Calcule o percentual que passou em cada peneira e verifi que quais das afi rmações estão corretas.

1. O material se enquadra na faixa C.

2. O material, apesar de se enquadrar na faixa C, não tem a granulometria ideal porque não obedece à forma geral da faixa, defi nida como a linha média da faixa.

3. O material não se enquadra na faixa C.

4. O material se enquadra nas faixas C e D.

Assinale a alternativa correta?

• A.

  1, 2 e 4

• B.

  somente 1 e 4

• C.

  somente 2 e 4

• D.

  3

Qual das afi rmações é falsa?

• A.

  No espaço, uma estrutura possui seis graus de liberdade (translação segundo 3 eixos e rotação em torno de 3 eixos).

• B.

  A função dos apoios é restringir os graus de liberdade das estruturas.

• C.

  Uma estrutura plana, carregada no próprio plano, é sempre uma estrutura isostática.

• D.

  Os apoios criam reações sobre a estrutura, que se opõem aos movimentos impedidos.

Qual das afirmações abaixo é falsa?

• A.

  Por questão de segurança, é aconselhável reduzir o número de portas externas nas edificações.

• B.

  A localização das portas e janelas deve ser estudada porque afeta a comodidade e aproveitamento dos cômodos

• C.

  As emulsões betuminosos são tintas miscíveis em água, usadas, normalmente, para proteger superfícies.

• D.

  A argamassa de aderência(chapisco) tem a função de eliminar imperfeições e falhas de assentamento do tijolo.

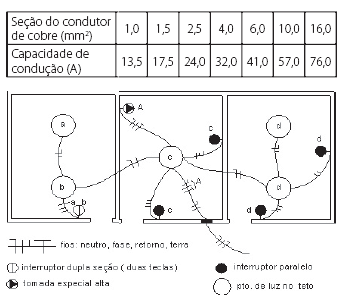

No projeto de instalação elétrica a seguir, estão representados um circuito de iluminação, todo feito com fio de 1,5 mm² e protegido por um disjuntor de 10 A e um circuito (A) para um chuveiro de 6000 W de potência, feito com fio de 4,0 mm² e protegido por um disjuntor de 35 A. Ainda se sabe que os disjuntores devem trabalhar com, no máximo, 80% de sua capacidade nominal e que os condutores foram dimensionados pela capacidade de condução constantes na tabela abaixo:

Quem analisou o projeto fez as seguintes afirmações:

1. As fiações do comando paralelo "c"e dos comandos simples "a , b" estão corretas.

2. A fiação do comando paralelo simultâneo "d" está errada.

3. O disjuntor de 35 A está superdimensionado.

4. O fio de 4,0 mm2 do circuito A deve ser trocado por fio de seção 6,0 mm².

Analisando o projeto, você constata que estão corretas as afirmações:

• A.

  1 e 2 somente

• B.

  1, 2 e 3

• C.

  1, 2 e 4

• D.

  3 e 4
