Questões de Engenharia Civil do ano 2005

Quando o estudo de viabilidade de determinado empreendimento é feito na fase de anteprojeto, sem que as especificações técnicas e de acabamento tenham sido definidas, torna-se difícil elaborar um orçamento detalhado. Nesse caso, emprega-se, alternativamente, o orçamento por estimativas. No que se refere a esse tipo de orçamento, julgue os itens seguintes. No método que emprega a área equivalente de construção, converte-se a área real de construção em determinado padrão para uma área equivalente em outro padrão.

• C. Certo
• E. Errado

Em estruturas de aço de edifícios, as ligações consistem de elementos de ligação e meios de ligação que devem ser convenientemente dimensionados de forma a garantir a segurança da estrutura. Em relação a tais elementos ou meios, julgue os itens abaixo.

I Nas barras com ligações flexíveis nos apoios, as ligações flexíveis de vigas e de treliças podem levar em conta apenas as reações de cálculo compatíveis com a hipótese de flexibilidade, a menos que haja indicação em contrário do responsável pelo projeto.

II Na determinação da resistência de cálculo para barras com ligações rígidas nos apoios, deverão ser considerados os efeitos combinados de todos os esforços solicitantes de cálculo provenientes da rigidez total ou parcial das ligações.

III Ligações sujeitas a solicitação de cálculo inferior a 40 kN, excetuando-se diagonais de travejamento de barras compostas, tirantes constituídos de barras redondas e travessas de fechamento lateral de edifícios, devem ser dimensionadas para uma solicitação de cálculo igual a 40 kN.

IV Nos pontos de apoio, vigas e treliças devem ser impedidas de girar em torno de seu eixo longitudinal.

V Quando forem usadas chapas sobrepostas a mesas de barras fletidas, com comprimento inferior ao vão da viga, elas devem se prolongar além da seção onde teoricamente seriam desnecessárias, denominada seção de transição.

A quantidade de itens certos é igual

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

• E.

  5.

Julgue os itens a seguir, relativos a madeiras e estruturas de madeira.

I A resistência à compressão perpendicular às fibras da madeira é aproximadamente igual à sua resistência à compressão paralela às fibras.

II O abaulamento é um defeito de uma peça de madeira caracterizado pelo encurvamento na sua direção longitudinal, isto é, na direção do comprimento da peça.

III Em ligações de peças de madeira submetidas a carregamentos axiais, a carga admissível dos pregos cravados na direção normal às fibras depende do diâmetro do prego.

IV A resistência à tração da peroba rosa verde é menor que a resistência à tração do pinho verde.

V A peroba é um tipo de madeira que pode ser utilizada para a confecção de tacos de assoalho.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e IV.

• C.

  II e III.

• D.

  III e V.

• E.

  IV e V.

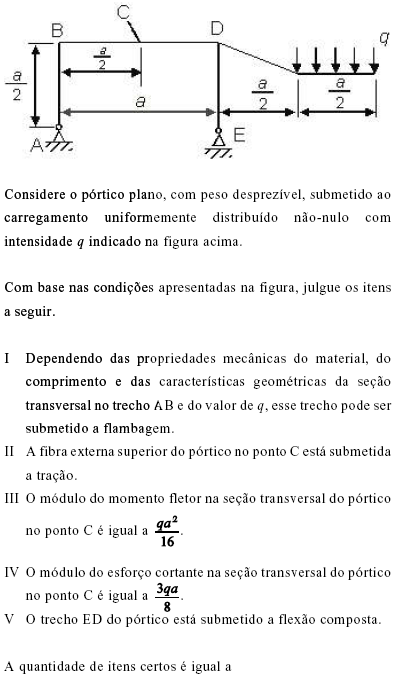

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

• E.

  5.

O comportamento conjunto dos materiais empregados em estruturas de concreto armado é de fundamental importância para o bom desempenho dessas estruturas. No que se refere a ancoragem de armaduras passivas por aderência, os ganchos das extremidades das barras da armadura longitudinal de tração devem ser

• A.

  semi-elípticos, com ponta reta de comprimento não-inferior a um diâmetro da barra de aço.

• B.

  em ângulo de 30º (interno), com ponta reta de comprimento não-inferior a 2 diâmetros da barra de aço.

• C.

  em ângulo de 45º (interno), com ponta reta de comprimento não-inferior a 2 diâmetros da barra de aço.

• D.

  em ângulo reto, com ponta reta de comprimento não-inferior a 4 diâmetros da barra de aço.

• E.

  semicirculares, para as barras lisas.

Concreto armado é um material composto, contituído por armassa de cimento, areia, brita e água, além de possuir barras de aço em seu interior. A necessidade de juntar concreto e aço deve-se ao fato de

• A.

  o concreto ser muito resistente à traçao e compressão e o aço ser muito resistente apenas à tração.

• B.

  o aço ser muito mais caro em relaçao ao concreto exigindo uma mistura o mais rica possível em concreto.

• C.

  o concreto ser muito mais resistente à compressaão e o aço muito resistente tanto à compressão como à tração.

• D.

  o concreto como o aço serem igualmente resistentes às tensões e de fácil moldagem.

• E.

  o concreto ser proporcionalmente tão caro quanto o aço gerando uma relação de volumes de 7:1 para tornar-se viável.

O custo do aço para proternsão é maior que o usado em armaduras passivas, no entanto, esse não dever ser o único fator a ser considerado na escolha por um ou outro sistema de armação. São características importantes a serem consideradas no uso do concreto protendido:

• A.

  dificuldade de executar peças pré-moldadas, dispensa o cumprimento do tempo de cura de 28 doas e altura de vigas menores que no concreto convencional.

• B.

  maior concentraçao de tensões de cisalhamento no meio do vão, menor consumo de cimento por m³, menor investimento em formas e elementos de escoramento.

• C.

  maior concentração de carga por cm², menor incidência de vazios e falhas na estrutura do concreto, peças e elementos estruturais mais robustas.

• D.

  facilidade de integração entre os sistemas elétricos e hidráulicos, redução no surgimento de fissuras causadas por cisalhamento e menor custo por m³ concretado.

• E.

  redução das deformações, melhor resistência ao puncionamento, melhor comportamento em relaçao às fissuras e capacidade de vencer vãos maiores com peças de dimensões reduzidas.

A viga simplesmente apoiada de concreto armado da figura tem seção transversal retangular (20cmx45cm) e está submetida a uma carga uniformemente distribuída de 20kN/m. O concreto utilizado no projeto foi o C20 e o aço foi o CA-50.

Considerando que o braço de alavanca para o cálculo da armadura longitudinal máxima pode ser estimado em 90% da altura útil, a seção de ferro dessa armadura fica entre os seguintes valores:

• A.

  2,1 cm² a 4 cm²;

• B.

  4,1 cm² a 6 cm²;

• C.

  6,1 cm² a 8 cm²;

• D.

  8,1 cm² a 10 cm²;

• E.

  10,1 cm² a 12 cm².

No projeto de uma estrutura de concreto armado, quando a deformação na laje for maior do que a deformação limite, é necessário:

• A.

  diminuir a resistência do concreto;

• B.

  reduzir a espessura da laje;

• C.

  aumentar a espessura da laje;

• D.

  colocar armaduras transversais na laje;

• E.

  aumentar a rigidez nas vigas de contorno.

Um pilar de concreto armado de seção transversal retangular (20cmx40cm) foi projetado com 6 barras de 16mm (seção de ferro = 12cm²). O concreto utilizado foi o C20 e o aço foi o CA-50.

Considerando que a tensão de compressão no aço CA-50 é igual a 420 MPa para a deformação específica de 0,2%, a força normal de compressão centrada em serviço a que esse pilar resiste deve estar compreendida entre os valores:

• A.

  101 a 300 kN;

• B.

  301 a 600 kN;

• C.

  601 a 900 kN;

• D.

  901 a 1.200 kN;

• E.

  1.201 a 1.500 kN.
