Questões de Engenharia Civil do ano 2005

No que diz respeito às propriedades dos aços estruturais, pode-se afirmar que:

• A.

  a dureza é a capacidade do material de absorver energia mecânica;

• B.

  a ductilidade é a capacidade do material de se deformar sob a ação de cargas;

• C.

  a ruptura frágil do aço pode acontecer quando uma peça estiver submetida a esforços repetidos;

• D.

  as temperaturas elevadas não modificam as propriedades físicas do aço;

• E.

  sob efeito de baixas temperaturas, o aço ganha ductilidade e tenacidade.

Um bloco de fundação de concreto sem armadura foi projetado para suportar um pilar quadrado (20cmx20cm) com uma carga centrada de 400 kN. Considerando que a pressão admissível do solo é de 200kN/m², as dimensões aproximadas desse bloco devem ser as seguintes:

• A.

  base 2m x 2m e altura 1,8m;

• B.

  base 2m x 2m e altura 1,4m;

• C.

  base 1,4m x 1,4m e altura 1m;

• D.

  base 1,4m x 1,4m e altura 0,5m;

• E.

  base 1m x 1m e altura 0,7m,

A figura mostra as tensões em um ponto em um determinado ponto de uma chapa.

As tensões principais, nesse ponto, no estado plano de tensões são:

• A.

  σ1 = +20 MPa e σ2 = -20 MPa;

• B.

  σ1 = +40 MPa e σ2 = -40 MPa;

• C.

  σ1 = +40 MPa e σ2 = -20 MPa;

• D.

  σ1 = +60 MPa e σ2 = -20 MPa;

• E.

  σ1 = +60 MPa e σ2 = -60 MPa.

Uma haste cilíndrica maciça está submetida a um momento de torção pura. Pode-se afirmar que, no regime elástico:

• A.

  a distribuição das tensões de cisalhamento na seção transversal depende do tipo de material da haste;

• B.

  a distribuição das tensões de cisalhamento na seção transversal tem uma variação não linear;

• C.

  a tensão de cisalhamento não depende do valor do momento de torção;

• D.

  a tensão de cisalhamento máxima ocorre na periferia da haste e tem uma variação linear;

• E.

  a tensão de cisalhamento máxima ocorre no interior da haste.

Em um pilar de concreto armado submetido a uma força normal de compressão perfeitamente centrada:

• A.

  uma parte da armadura longitudinal fica comprimida e a outra parte da armadura fica tracionada;

• B.

  toda a armadura longitudinal fica comprimida e a ruptura acontece quando a deformação específica for igual a 0,002;

• C.

  quanto maior a área da seção transversal do pilar, maior deve ser a área da seção da armadura longitudinal;

• D.

  quanto menor a resistência do concreto à compressão, menor deve ser a área da seção da armadura longitudinal.

• E.

  a área da seção transversal do pilar não depende da resistência do concreto à compressão.

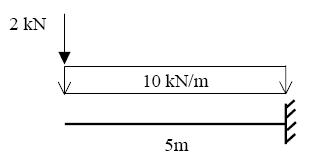

A viga em balanço da figura está submetida a um carregamento uniformemente distribuído de 10kN/m e a uma carga concentrada de 2kN na extremidade.

O momento fletor máximo atuante nesta viga vale:

• A.

  60 kNm;

• B.

  80 kNm;

• C.

  100 kNm;

• D.

  125 kNm;

• E.

  135 kNm.

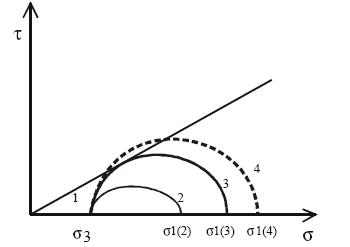

Considere os quatro estados de tensões associados a um ponto na figura abaixo em relação a envoltória:

Considerando que o círculo 3 tangencia a envoltória, assinale a alternativa que contém somente estados em que a tensão cisalhante no plano de ruptura é menor do que a resistência ao cisalhamento do solo.

• A.

  somente 4;

• B.

  somente 3 e 4;

• C.

  1, 2, 3 e 4;

• D.

  somente 1 e 2;

• E.

  somente 1, 2 e 3.

Pode-se definir fundação como o componente responsável pela transmissão dos esforços da edificação ao solo subjacente. Existem vários tipos de fundação que respondem às mais diversas combinações de esforços e terrenos e, portanto, é importante definir qual deles melhor se adapta a determinado arranjo. No que se refere a esse assunto, julgue os itens subseqüentes.

Quanto ao funcionamento estrutural, blocos e sapatas trabalham a compressão simples.

• C. Certo
• E. Errado

Durante a execução de obras subterrâneas, é usual a escavação de solos ou rochas para se atingirem as cotas desejadas. Nesse tipo de obra, são essenciais os cuidados, notadamente aqueles que garantam a estabilidade da própria obra e das edificações próximas. Acerca desse assunto, julgue os seguintes itens.

Em uma parede de escoramento, a flambagem de uma estronca pode ocasionar ruptura progressiva.

• C. Certo
• E. Errado

Estruturas são componentes das edificações responsáveis por resistirem aos esforços ocasionados pelas cargas de serviço nessa obra. São empregadas, usualmente, estruturas metálicas, de concreto ou de madeira para se alcançar o melhor benefício da escolha em relação a características específicas da obra e a aspectos econômicos. Acerca desses tipos de estrutura, julgue os itens que se seguem.

Nas estruturas de madeira com ligação por entalhe, a utilização de talas laterais pregadas amplia a capacidade de carga.

• C. Certo
• E. Errado
