Questões de Engenharia Civil do ano 2006

Uma barra de 5 m de comprimento tem seção transversal retangular de 3 cm por 1 cm. Assinale a alternativa correspondente ao alongamento produzido por uma força axial de 6 kgf, sabendo-se que o módulo de elasticidade é de 2000 tf/m² :

• A. 5 x 10 ^–3 cm
• B. 5 x 10 ^–4 cm
• C. 3 x 10 ^–3 cm
• D. 3 x 10 ^–4 cm
• E. 3 x 10 ^–5 cm

Tracionando-se uma barra de aço para obter o gráfico tensão x deformação, pode-se obter a seguinte propriedade:

• A. encruamento;
• B. módulo de elasticidade;
• C. fadiga;
• D. torção;
• E. laminação.

O diagrama de esforços cortantes de uma viga biapoiada sob uma carga concentrada apresenta:

• A. uma descontinuidade igual ao valor desta carga;
• B. um ponto anguloso;
• C. uma continuidade igual ao valor da carga;
• D. dois pontos angulosos;
• E. um único valor continuo.

Sobre a moldagem de corpo de prova de concreto para controle tecnológico da resistência à compressão, assinalar a alternativa correta.

• A.

  Coletar amostras do terço médio da mistura ou no final da descarga para evitar a nata de cimento inicial da betoneira.

• B.

  Após a moldagem, deixar os corpos de prova nos moldes, passando por cura úmida durante 48 horas, sem sofrer perturbações, antes de encaminhá-los ao laboratório.

• C.

  Preencher os moldes em 3 (três) camadas iguais, aplicando 25 golpes uniformemente distribuídos em cada camada.

• D.

  Preencher os moldes em 4 (quatro) camadas iguais e sucessivas, aplicando-se 30 golpes em cada camada, distribuídos uniformemente.

• E.

  A definição da quantidade de corpos de prova varia em função do método de concretagem e do prazo de escoramento da estrutura de concreto.

Considere a estrutura plana da figura, em que A é uma articulação fixa e E é uma articulação móvel. As cargas ativas são o momento M0 = 10 kN.m, aplicado em B, e a carga uniformemente distribuída q = 1 kN/m, aplicada no trecho CD. O momento fletor em valor absoluto no ponto D vale

• A.

  10,00 kN.m.

• B.

  8,00 kN.m.

• C.

  5,00 kN.m.

• D.

  4,00 kN.m.

• E.

  0,00 kN.m.

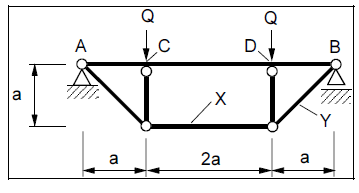

Acerca da viga Langer esquematizada na figura acima, submetida a cargas verticais concentradas, com intensidade Q não-nula, nos pontos C e D, julgue os itens que se seguem.

O desenho abaixo esquematiza corretamente o diagrama de momentos fletores no trecho AB.

• C. Certo
• E. Errado

Acerca da viga Langer esquematizada na figura acima, submetida a cargas verticais concentradas, com intensidade Q não-nula, nos pontos C e D, julgue os itens que se seguem.

O esforço cortante no trecho AC é nulo.

• C. Certo
• E. Errado

Acerca da viga Langer esquematizada na figura acima, submetida a cargas verticais concentradas, com intensidade Q não-nula, nos pontos C e D, julgue os itens que se seguem.

A barra X está submetida a tração.

• C. Certo
• E. Errado

Acerca da viga Langer esquematizada na figura acima, submetida a cargas verticais concentradas, com intensidade Q não-nula, nos pontos C e D, julgue os itens que se seguem.

A barra Y está submetida a compressão.

• C. Certo
• E. Errado

Considerando que, para o lançamento de estruturas de concreto armado de edifícios comuns, é necessário observar algumas recomendações e(ou) restrições mínimas, julgue os itens subseqüentes.

Deve-se evitar o uso de peças muito espessas, que tenham dimensões maiores que 0,80 m nas três direções.

• C. Certo
• E. Errado
