Questões de Engenharia Civil do ano 2006

As madeiras são amplamente utilizadas na construção civil, mas sua escolha exige cuidados especiais a fim de que suas propriedades não sejam subestimadas ou superestimadas. Com relação à escolha e utilização dos diversos tipos de madeira, assinale a opção correta.

• A.

  As madeiras empregadas na construção com função estrutural devem ser aquelas com grande porcentagem de cerne em relação ao alburne.

• B.

  As madeiras compensadas utilizadas em fôrmas, forros, lambris etc. são formadas pela colagem de três ou mais lâminas cujas fibras devem estar orientadas na mesma direção.

• C.

  As madeiras laminadas e coladas podem ser utilizadas em fôrmas e forros, mas não devem ser utilizadas para fins estruturais.

• D.

  Eucalipto, imbuia, ipê e pinho são exemplos de madeiras brancas recomendadas para construções temporárias e protegidas.

Julgue os itens abaixo, relativos a estruturas metálicas e seus componentes.

I Rebites são conectores com rosca e porca utilizados na fixação de chapas de aço.

II Os parafusos ajustados são parafusos torneados, com dimensões mais rigorosas que os parafusos comuns, instalados com furação de pequena tolerância.

III O comprimento de flambagem de uma peça de aço biengastada é menor que o de outra peça idêntica com apoios simples nas suas extremidades.

IV Nas ligações de chapas de aço com conectores de pequeno comprimento submetidos a corte duplo, o dimensionamento dos conectores é efetuado admitindo-se tensões de corte não uniformes e considerando-se a flexão do conector.

V A área efetiva de uma solda de entalhe deve ser calculada como o produto do comprimento efetivo da solda pela espessura da garganta efetiva.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

As sondagens são de fundamental importância para a escolha do tipo de fundação de obras civis e seu dimensionamento. Em uma sondagem a percussão, o trépano é um componente que serve para

• A.

  permitir o avanço da perfuração do furo de sondagem por circulação de água.

• B.

  a determinação das profundidades para a obtenção de amostras do solo.

• C.

  o acondicionamento apropriado das amostras de solo.

• D.

  aplicação de carga às hastes metálicas durante a cravação do amostrador padrão.

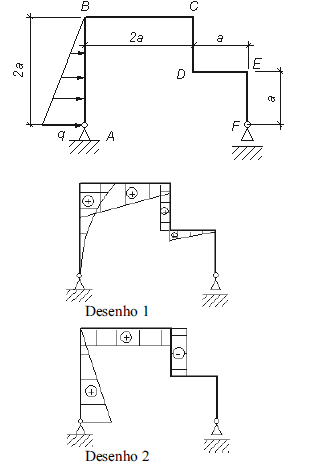

Considere o pórtico plano rígido, com peso desprezível, apresentado abaixo, submetido ao carregamento com forma triangular (q diferente de zero).

Para as condições e características do pórtico, julgue os seguintes itens.

I O desenho 2 esquematiza corretamente a forma do diagrama de esforços cortantes no pórtico.

II O desenho 1 esquematiza corretamente a forma do diagrama de momentos fletores atuantes no pórtico.

III O trecho CD está submetido a flexão composta.

IV Qualquer seção transversal ao longo do trecho AB está submetida somente a tensões normais de tração.

Estão certos apenas os itens

• A.

  I e II.

• B.

  I e IV.

• C.

  II e III.

• D.

  III e IV.

As fôrmas devem ser apropriadamente projetadas e executadas para garantir a qualidade e o acabamento de elementos estruturais de concreto. No que se refere a fôrmas, entende-se por taipal o(a)

• A.

  componente estrutural de madeira utilizado para suportar cargas verticais de fôrmas para concretagem de vigas.

• B.

  face lateral de fôrma para a concretagem de sapatas e blocos de fundação.

• C.

  amarra de arame recozido utilizada na execução de fôrmas de pilares.

• D.

  tabuleiro sobre o qual é concretada uma laje.

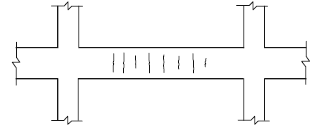

A figura a seguir esquematiza o padrão de trincamento apresentado por uma viga de concreto armado.

Para as condições apresentadas nessa figura, é correto afirmar que o trincamento mostrado pode ser devido a

• A.

  excesso de armadura de cisalhamento.

• B.

  deficiência de armadura contra a flexão.

• C.

  ausência de armadura de combate à torção.

• D.

  retração do concreto.

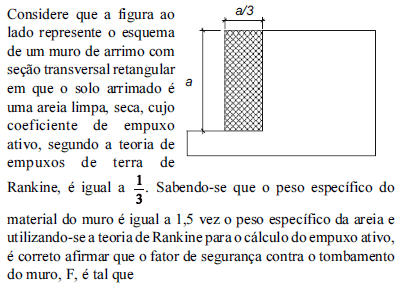

• A.

  F 1,0.

• B.

  1< F  2.

• C.

  2 < F  3.

• D.

  3 < F  4.

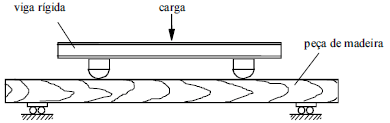

Os ensaios em peças de madeira permitem a determinação de dados importantes para o dimensionamento de estruturas com tais materiais. Nesse contexto, o desenho mostrado na figura acima esquematiza um ensaio de

• A.

  cisalhamento paralelo às fibras.

• B.

  tração simples.

• C.

  cisalhamento perpendicular às fibras.

• D.

  flexão.

Em escoramentos de escavações com estroncas, a finalidade das estroncas é

• A.

  servir como apoios para manter a estabilidade das paredes do escoramento.

• B.

  rebaixar o lençol d’água freático no local da execução da escavação.

• C.

  reduzir poropressões existentes no maciço.

• D.

  acelerar a cura do concreto utilizado na execução das paredes do escoramento.

Em alvenarias de construções civis, escantilhão é o(a)

• A.

  componente utilizado para a elevação de alvenaria de vedação.

• B.

  argamassa utilizada no assentamento de tijolos vazados.

• C.

  tinta utilizada para proteção e impermeabilização de paredes de alvenarias externas.

• D.

  elemento de armadura vertical para fixação de fiadas sucessivas de alvenaria de tijolos.
