Questões de Engenharia Civil do ano 2008

De acordo com a NBR 5626:1998 (Instalação predial de água fria), é importante observar que, no dimensionamento e na distribuição da rede, a pressão estática, em qualquer ponto de utilização, deve ser, em kPa, no máximo, igual a:

• A.

  1000

• B.

  400

• C.

  200

• D.

  10

• E.

  5

Analise as afirmativas abaixo, todas relacionadas com os drenos verticais de areia e o estudo dos recalques em Mecânica dos Solos.

1) Devem ser evitados em camadas argilosas.

2) Aceleram o recalque em função do tempo.

3) Dispensam a execução de um tapete drenante na superfície, para a condução da água coletada.

Está(ão) correta(s) apenas:

• A.

  1 e 2

• B.

  2 e 3

• C.

  1

• D.

  2

• E.

  3

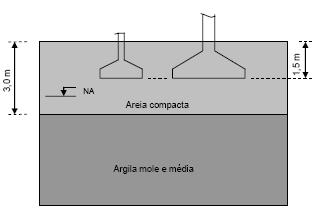

Um projeto prevê a utilização de duas sapatas quadradas a fim de servirem como elementos de fundação para as condições de terreno apresentadas na figura abaixo.

O lado da sapata maior mede 4,5 m e o da sapata menor, 2,5 m. Ambas as sapatas estão assentes a 1,5m de profundidade a partir da superfície do terreno e transmitem a mesma tensão normal para o terreno. Admita também que a camada argilosa subjacente à camada de areia tenha grande espessura.

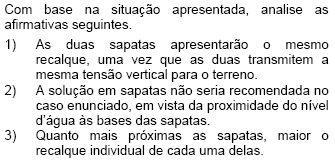

Está (ão) correta(s) apenas

• A.

  1 e 2

• B.

  2 e 3

• C.

  1

• D.

  2

• E.

  3

Na execução de uma determinada pintura, para baixar a viscosidade de uma tinta a óleo, devem ser utilizados:

• A.

  selantes.

• B.

  solventes.

• C.

  plastificantes.

• D.

  pigmentos.

• E.

  estabilizantes.

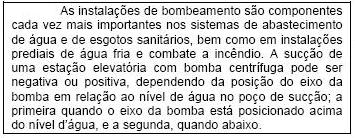

Utilize o texto abaixo para resolver as três questões seguintes.

Em relação a uma estação elevatória com sucção negativa, entre os diversos fenômenos na sucção existe um que exige maior atenção na elaboração do projeto, que é o fenômeno de:

• A.

  cavitação.

• B.

  liberação de ar dissolvido na água.

• C.

  vórtice no poço de sucção.

• D.

  pré-rotação.

• E.

  golpe de ariete

Utilize o texto abaixo para resolver as três questões seguintes.

Em uma estação elevatória de esgotos com duas bombas submersíveis iguais, sendo uma de reserva, e admitindo-se que não existam restrições quanto às instalações elétricas, a associação das duas bombas em paralelo é feita visando:

• A.

  aumentar a vazão de cada bomba.

• B.

  duplicar a vazão bombeada pela elevatória.

• C.

  aumentar a vazão bombeada.

• D.

  diminuir a pressão na linha de recalque.

• E. duplicar a altura manométrica.

Utilize o texto abaixo para resolver as três questões seguintes.

Uma estação elevatória de água ou de esgoto é projetada com bombas em série, para atender a seguinte condição de projeto:

• A.

  vazão elevada e pequena altura manométrica.

• B.

  vazão e altura manométrica elevadas.

• C.

  aumento de vazão.

• D.

  vazão e altura manométrica pequenas.

• E.

  desnível geométrico pequeno.

Para responder as duas questões seguintes, considere o croqui abaixo, que representa uma estrutura formada por uma viga com seção transversal de 20cm x 40cm de concreto armado com 25 kN/m3 .No ponto C, será pendurado um vaso com 400N.

Os módulos das reações de apoio nos pontos A e B, em kN, são, respectivamente:

• A.

  5,50 e 17,00

• B.

  7,40 e 13,00

• C.

  9,90 e 10,50

• D.

  13,00 e 7,40

• E.

  16,50 e 7,50

Para responder as duas questões seguintes, considere o croqui abaixo, que representa uma estrutura formada por uma viga com seção transversal de 20cm x 40cm de concreto armado com 25 kN/m3 .No ponto C, será pendurado um vaso com 400N.

Em relação ao momento fletor, podemos afirmar que ele:

Está(ão) corretas:

• A.

  1 e 2 apenas

• B.

  2 e 3 apenas

• C.

  1 e 3 apenas

• D.

  1 apenas

• E.

  1, 2 e 3

O diagrama do esforço cortante está esquematizado em:

• A.
• B.
• C.
• D.
• E.
