Questões de Engenharia Civil do ano 2008

Conforme a NR 23 - Proteção contra incêndios, os botões de acionamento de alarme devem ser colocados:

• A. Nas salas das chefias.
• B. Nas guaritas dos vigias.
• C. Nas áreas externas das edificações.
• D.

  Nas áreas comuns dos acessos dos pavimentos.

• E. Sempre no primeiro pavimento.

Segundo a NR 19 – Explosivos, como são denominados os explosivos que servem como intermediários entre o iniciador e a carga explosiva propriamente dita?

• A. Explosivos reforçadores.
• B. Explosivos iniciadores.
• C. Explosivos de ruptura.
• D. Dinamites.
• E. Pólvoras.

Segundo a NR 18, o sistema de fixação de cadeira suspensa deve ser:

• A. Fixado no andaime externo.
• B. Fixado no cabo-guia do trava-quedas.
• C. Independente do cabo-guia do trava-quedas.
• D.

  Independente do cinto de segurança, tipo pára-quedista.

• E.

  Livre e sem dupla trava de segurança, quando a sustentação for através de cabos de aço.

Segundo a NR 18, a ancoragem da torre será obrigatória quando a altura desta for superior a:

• A. 9,00 (nove metros).
• B. 8,00 (oito metros)
• C. 7,00 (sete metros)
• D. 6,00 (seis metros)
• E. 5,00 (cinco metros)

Segundo a NR 18, os elevadores de caçamba devem ser utilizados apenas para transporte de:

• A. Sólidos.
• B. Pessoas.
• C. Líquidos.
• D. Material a granel.
• E. Material embalado.

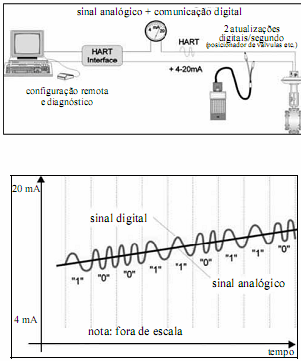

Transmissores inteligentes permitem a comunicação e a configuração de sensores pela criação de uma rede digital. O protocolo HART (highway addressable remote transducer) permite a sobreposição do sinal de comunicação digital aos sinais analógicos de 4-20 mA, sem interferência, na mesma fiação, conforme ilustrado pelas figuras a seguir.

A partir dessas informações, assinale a opção incorreta.

• A.

  O protocolo HART usa modulação por chaveamento por deslocamentos de freqüência (FSK) para sobrepor os sinais de comunicação digital aos de 4-20 mA. Por ser o sinal digital FSK simétrico em relação a zero, não existe nível DC associado ao sinal e, portanto, ele não interfere no sinal de 4-20 mA.

• B.

  A configuração dos sensores, que são microcontrolados, sempre exige uma breve parada do processo.

• C.

  O mestre primário pode ser tanto um SDCD (sistema digital de controle distribuído) como um CPL (controlador lógico programável).

• D.

  Os mestres secundários, como os terminais portáteis de configuração, podem ser conectados em qualquer ponto da rede.

• E.

  O HART é um protocolo do tipo mestre/escravo, o que significa que um instrumento de campo (escravo) somente responde quando perguntado por um mestre.

Julgue os itens a seguir, em relação às Interfaces Homem- Máquina (IHM) — em inglês, usa-se a sigla HMI, correspondente a Human Machine Interface.

I     A IHM em uma fábrica está normalmente próxima à linha de produção.

III   Uma IHM é um hardware industrial composto normalmente por uma tela de cristal líquido e um conjunto de teclas de navegação ou inserção de dados.

A quantidade de itens certos é igual a

• A.

  1.

• B.

  2.

• C.

  3.

• D.

  4.

• E.

  5.

O protocolo Modbus pode utilizar vários tipos de meio físico. O mais utilizado é o RS485 a dois fios. A tecnologia de comunicação no protocolo Modbus é a mestre-escravo. Acerca desse protocolo, assinale a opção incorreta.

• A.

  A comunicação é sempre iniciada pelo mestre.

• B.

  Quando solicitado pelo mestre, dois escravos podem trocar mensagens diretamente entre si.

• C.

  Uma mensagem unicast é enviada pelo mestre a um escravo definido e este retorna uma mensagem-resposta ao mestre.

• D.

  Uma mensagem broadcast é enviada pelo mestre a todos os escravos, e não há mensagem-resposta para o mestre.

• E.

  Cada escravo pode ter um número variado de entradas e saídas.

É correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  III, apenas.

• D.

  I e II, apenas.

• E.

  II e III, apenas.

Um termopar é constituído de dois metais distintos, tais como ferro e constantan, que são unidos para produzir uma diferença de potencial quando as junções apresentam diferentes temperaturas. Com relação aos termopares, assinale a opção incorreta.

• A.

  Em termopares, a diferença de potencial entre os terminais diminui à medida que a diferença de temperatura entre as junções aumenta.

• B.

  É possível medir a diferença de temperatura entre dois pontos usando-se uma conexão adequada de termopares.

• C.

  É necessário calibrar um termopar para que ele seja utilizado como sensor de temperatura.

• D.

  As combinação de metais receberam letras pela ISA. Por exemplo, ferro-constantan é conhecido como tipo J e cobreconstantan é conhecido como tipo T.

• E.

  Termopares podem ser ligados em paralelo para medir a temperatura média entre dois pontos.
