Questões de Engenharia Civil do ano 2010

Acerca de diretrizes que objetivam a implementação de sistemas preventivos de segurança nos processos, nas condições e no meio ambiente de trabalho na indústria da construção civil, julgue os itens subsequentes.

Considere que trabalhadores estejam sobre andaimes simplesmente apoiados. Nessa situação, é proibido o deslocamento das estruturas desses andaimes.

• C. Certo
• E. Errado

Em relação ao desenho técnico e às suas normas de cotagem, e considerando o desenho acima de uma peça metálica cujas cotas estejam em centímetros, julgue os itens a seguir.

A cotagem da peça metálica foi executada de maneira inadequada, pois esse tipo de desenho deve apresentar a escala de execução, e cada cota deve ser acompanhada pela sua unidade de medida.

• C. Certo
• E. Errado

Em relação ao desenho técnico e às suas normas de cotagem, e considerando o desenho acima de uma peça metálica cujas cotas estejam em centímetros, julgue os itens a seguir.

Nessa situação, embora os comprimentos representados no desenho sejam desproporcionais, o comprimento da peça é igual a 30 centímetros.

• C. Certo
• E. Errado

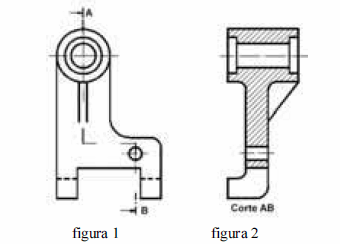

Cortes são operações secionais do desenho técnico que servem para mostrar detalhes do interior de um objeto ou peça. Considerando as figuras apresentadas, julgue os itens seguintes.

O resultado do corte é mostrado como uma ou mais superfícies chamadas seção de corte, enquanto o restante do objeto cortado é mostrado como na vista original correspondente.

• C. Certo
• E. Errado

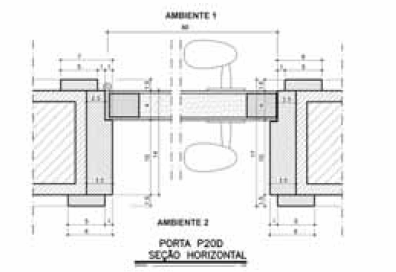

Com relação à execução e à leitura de detalhes de projeto arquitetônico, julgue os itens que se seguem, considerando o desenho apresentado.

Como o desenho da folha da porta foi interrompido por economia de espaço horizontal no papel de desenho, a sua linha de cota também deveria ter sido interrompida.

• C. Certo
• E. Errado

Com relação à execução e à leitura de detalhes de projeto arquitetônico, julgue os itens que se seguem, considerando o desenho apresentado.

O conjunto de desenho mostra que os marcos da porta têm 3,5 cm de espessura e que a seção dos alizares mede 5,0 cm × 1,5 cm.

• C. Certo
• E. Errado

Com relação à execução e à leitura de detalhes de projeto arquitetônico, julgue os itens que se seguem, considerando o desenho apresentado.

O desenho acima mostra a seção horizontal de uma porta e seus encaixes com folha de 80 cm que tem abertura para uma área denominada ambiente 1.

• C. Certo
• E. Errado

O desenho técnico de arquitetura visa fornecer aos executantes da obra as informações necessárias para sua perfeita construção. Com relação ao desenho de arquitetura, julgue os próximos itens.

Os cortes devem estar indicados nas plantas para possibilitar sua visualização e interpretação. Essa indicação é executada com linhas traço e ponto estreitas, largas nas extremidades e nas mudanças de direção e incluem a posição, a extensão e o sentido de visualização dos cortes.

• C. Certo
• E. Errado

O desenho técnico de arquitetura visa fornecer aos executantes da obra as informações necessárias para sua perfeita construção. Com relação ao desenho de arquitetura, julgue os próximos itens.

A planta de situação é aquela que situa a edificação dentro do terreno. Essa planta pode ser feita em um desenho único, na escala 1:250 ou 1:500, com a locação da edificação, seus recuos e afastamentos, a planta de cobertura e a amarração do terreno em relação à vizinhança.

• C. Certo
• E. Errado

Considerando que as escalas são utilizadas para desenhar os objetos ou elementos com suas medidas reduzidas ou aumentadas no papel, julgue os seguintes itens.

Considere que a figura seguinte, a aresta desenhada foi medida como 3 unidades na escala 1:50. Caso o desenho tenha sido realizado na escala 1:5, a medida real da aresta será de 30 cm.

• C. Certo
• E. Errado
