Questões de Engenharia Civil do ano 2010

Considerando que as escalas são utilizadas para desenhar os objetos ou elementos com suas medidas reduzidas ou aumentadas no papel, julgue os seguintes itens.

A escala 1:1 é chamada escala natural, com a qual o objeto ou elemento é desenhado do tamanho real. As escalas de ampliação — tais como 2:1, 5:1, 10:1, etc. — fornecem como resultado desenhos que têm as dimensões maiores do que as do objeto real. Essas escalas de ampliação aplicam-se ao desenho de peças de pequenas dimensões, nas quais o nível de detalhamento precisa ser grande.

• C. Certo
• E. Errado

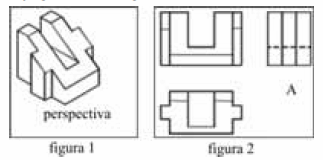

O desenho técnico utiliza um sistema de projeções ortográficas com regras próprias e muito estritas que mostram, com precisão, formas, proporções e dimensões dos objetos representados. Considerando esse sistema e os desenhos abaixo, julgue o item a seguir.

É correto afirmar que os três desenhos apresentados na figura 2 são diferentes representações do objeto mostrado na figura 1. Cada um desses três desenhos é uma vista ortográfica — frontal, superior ou lateral esquerda — do objeto posicionado no primeiro diedro.

• C. Certo
• E. Errado

Acerca de estruturas em concreto armado, aço e madeira, julgue os itens a seguir.

Considere que para evitar o desconforto causado por vibração excessiva de pisos, a frequência natural de vibração da estrutura seja maior que a frequência crítica, a qual depende da destinação da estrutura. Nessa situação, a frequência natural de vibração de uma laje destinada a salão de dança deve ser maior que a frequência natural de vibração de uma laje para uso em escritório.

• E. Errado
• C. Certo

Acerca de estruturas em concreto armado, aço e madeira, julgue os itens a seguir.

Perfis metálicos denominados compactos permitem a ocorrência de plastificação sem ocorrência de flambagem local inelástica.

• C. Certo
• E. Errado

Acerca de estruturas em concreto armado, aço e madeira, julgue os itens a seguir.

Quanto menor a umidade da madeira, maior é a resistência característica adotada no projeto estrutural em madeira.

• C. Certo
• E. Errado

Acerca de estruturas em concreto armado, aço e madeira, julgue os itens a seguir.

No uso de ligações em madeira com cola, esta deve garantir resistência ao cisalhamento igual ou inferior à resistência longitudinal ao cisalhamento da madeira utilizada.

• C. Certo
• E. Errado

Acerca de estruturas em concreto armado, aço e madeira, julgue os itens a seguir.

Uma das características das lajes tipo cogumelo, quando comparadas ao sistema tradicional, é a redução do valor da mão de obra, devido à simplificação nas formas e armações.

• C. Certo
• E. Errado

Com relação a projeto de instalações prediais, julgue os itens que se seguem.

Independentemente das dimensões da caixa de gordura, para garantir a eficiência do sistema de esgoto, deve haver uma caixa de gordura para cada cozinha.

• C. Certo
• E. Errado

Com relação a projeto de instalações prediais, julgue os itens que se seguem.

A boa prática de instalações de água fria em alvenaria estrutural ocorre cortando-se os blocos de alvenaria, em um local adequado, para inserir as tubulações necessárias.

• C. Certo
• E. Errado

Com relação a projeto de instalações prediais, julgue os itens que se seguem.

Uma das representações gráficas contidas em um projeto de instalações hidráulicas é o desenho em perspectiva isométrica dos ramais prediais.

• C. Certo
• E. Errado
