Questões de Engenharia Civil do ano 2012

Num sistema de captação e drenagem de águas pluviais, o dispositivo chamado de galeria é definido como

• A.

  o dispositivo que limita o volume de água que escoa da superfície de uma determinada área após a ocorrência de uma chuva torrencial, determinando precisamente as consequências da ação desse volume de água para o local.

• B.

  uma estrutura hidráulica destinada a interceptar as águas pluviais que escoam pelas sarjetas para, em seguida, encaminhá-las às canalizações subterrâneas situadas sob passeios e com cobertura na guia, em geral dotadas de depressão.

• C.

  canais, em geral de seção transversal triangular, situados nas laterais das ruas, entre o leito viário e os passeios para pedestres, destinados a coletar as águas de escoamento superficial e transportá-las até às bocas coletoras junto aos cursos d'água.

• D.

  todos os condutos fechados destinados ao transporte das águas de escoamento superficial, originárias das precipitações pluviais captadas pelas bocas coletoras, ou seja, é a parte subterrânea de um sistema de microdrenagem.

• E.

  faixa longitudinal de separação do passeio com o leito viário, constituindo-se geralmente de peças de granito argamassadas destinadas a encaminhar efluentes destas para os pontos de coleta.

• A.

  valeta de contenção.

• B.

  dissipador de energia.

• C.

  bacia de captação.

• D.

  proteção de talude.

• E.

  vertedouro de separação.

Na captação de águas pluviais, uma alternativa utilizada atualmente é a cisterna bi-volume, cujas funções são:

• A.

  captar água excedente na quantidade disponível para uso industrial e divisar a energia para atender às demandas domésticas de água.

• B.

  manter o reservatório no limite, admitindo o fluxo vindo de outro rio e utilizar recursos hídricos acima da capacidade prevista.

• C.

  reter uma parte da água para uso posterior e a outra parte funcionando como um buffer, ou seja, após a chuva a água é liberada em um fluxo controlado.

• D.

  encaminhar ações, medidas, práticas ou incentivo que contribuam para o uso eficiente da água para a sociedade e encaminhar demandas excedentes para a construção de açudes.

• E.

  disponibilizar a água para atender ao abastecimento doméstico e possibilitar a dessedentação para animais e irrigação.

Na rede de coleta de esgoto, o elemento da tubulação, localizado geralmente em fundos de vale ou nas margens de curso d'água, recebendo esgotos coletados nas redes coletoras para conduzi-los até a estação de tratamento ou ao local de lançamento, é chamado de

• A.

  interceptor.

• B.

  lagoa de maturação.

• C.

  valo de oxidação.

• D.

  reator anaeróbio.

• E.

  transdutor.

Considerando-se a ocorrência de erosão hídrica do solo, a condição mais severa dessa ocorrência e os meios que promovem a agressividade da ação e os solos mais suscetíveis são, respectivamente,

• A.

  ravinamento, enxurradas e trinca no terreno, silte-argilosos.

• B.

  escoamento, espessura da lâmina d'água e grau de saturação do solo, residual.

• C.

  infiltração, ausência de sistema de drenagem e cortes íngremes, silte-arenoso.

• D.

  escorregamento, declividade do terreno e aterros lançados, argilo-siltoso.

• E.

  voçoroca, falta de cobertura vegetal e solos ondulados e sem coesão, arenosos.

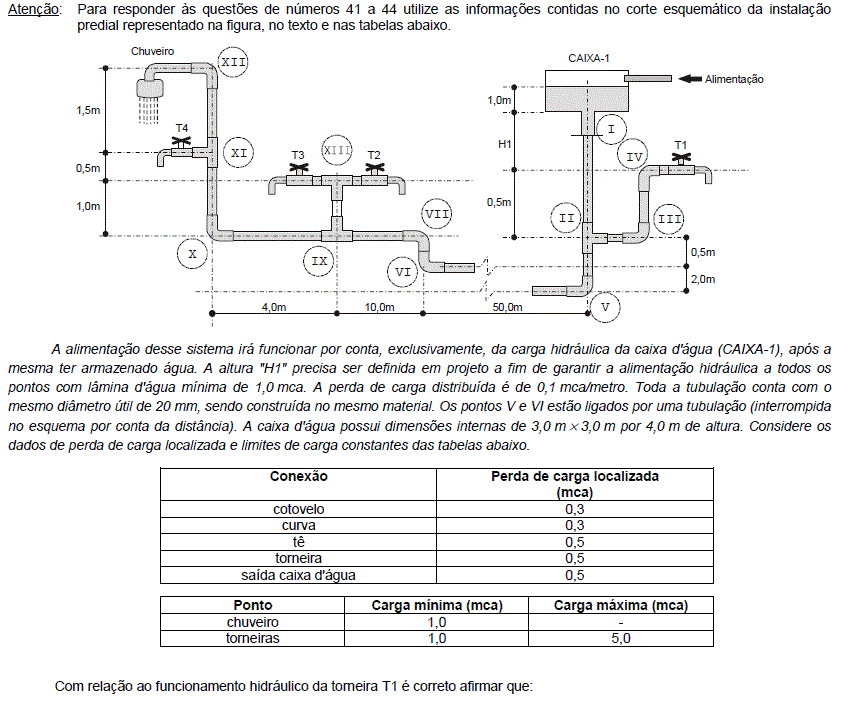

• A.

  Somente com as outras torneiras e o chuveiro funcionando é que a torneira T1 ficará com carga abaixo da máxima, sob qualquer valor de H1.

• B.

  A carga hidráulica máxima será extrapolada assim que a lâmina d'água dentro da caixa passar de 2,0 mca com ou sem alteração de H1.

• C.

  A torneira funcionará abaixo da carga máxima, apenas se a lâmina d'água da caixa for inferior a 1,0 mca e se H1 for igual 5,0 mca.

• D.

  Será necessário um registro entre os pontos I e II a fim de regular, para baixo, a pressão oferecida a T1 e ao chuveiro, após o cálculo correto de H1.

• E.

  Será necessário um registro entre os pontos II e III a fim de regular, para baixo, a pressão oferecida a T1 se H1 for corrigida para que o chuveiro funcione.

Com base no esquema da instalação hidráulica, considere:

I. As torneiras T2 e T3 terão a mesma carga hidráulica, apenas quando forem abertas ao mesmo tempo.

II. A carga hidráulica disponível para T2 e T3 é idêntica, estando as duas abertas ou fechadas.

III. As torneiras T2 e T3 sofrerão decréscimo de carga hidráulica quando o chuveiro estiver aberto.

Está correto o que se afirma APENAS em

• A.

  III.

• B.

  II.

• C.

  I.

• D.

  II e III.

• E.

  I e III.

Em relação ao funcionamento do chuveiro é correto afirmar:

• A.

  Não existirá carga hidráulica suficiente para que o mesmo funcione, quando a lâmina d'água dentro da caixa estiver com 1,0 mca mesmo que H1 seja maior que 10,0 mca.

• B.

  Se todas as torneiras estiverem fechadas, quando a lâmina d'água tiver 1,0 mca e H1 for igual a 10,0 mca, o chuveiro funcionará.

• C.

  Pelo menos uma das torneiras deve estar fechada para que o chuveiro funcione quando a lâmina d'água da caixa tiver 1,0 mca e H1 for igual a 10,0 mca.

• D.

  Seria necessário que a área da caixa d'água fosse maior que 5,0 m × 5,0 m para que existisse carga mínima para o chuveiro mesmo que H1 fosse igual a 12,0 mca e lâmina d'água fosse igual a 1,0 mca.

• E.

  O diâmetro da tubulação deveria decrescer para 15 mm a fim de garantir que a pressão disponível ao chuveiro fosse suficiente ao seu funcionamento, com H1 mínimo de 5,0 mca.

Analise as afirmativas abaixo.

I. H1 deve ser maior que 15,0 m para que o sistema receba, pelo menos, a carga hidráulica mínima, com a lâmina d'água mantida a 1,0 mca.

II. A torneira T1 não poderá funcionar, sem que ocorra uma perda de carga entre II e III, mesmo após a definição de H1 garantir o funcionamento do chuveiro.

III. Se o diâmetro entre o trecho VI e XII for igual a 32 mm o chuveiro funcionará com H1 sendo igual a 11 mca e a lâmina d'água igual a 1,0 mca.

Está correto o que se afirma APENAS em

• A.

  II.

• B.

  I.

• C.

  I e II.

• D.

  III.

• E.

  II e III.

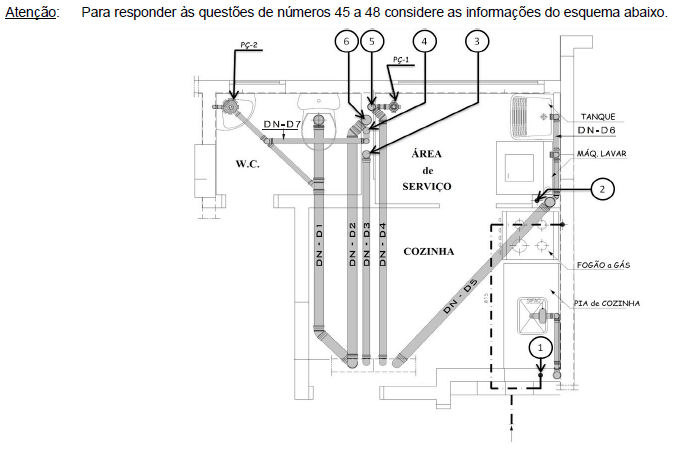

Os elementos indicados por PÇ-1, PÇ-2 e 1 representam, respectivamente:

• A.

  ralo seco, ralo seco, instalação de gás.

• B.

  ralo sifonado, ralo seco e instalação de água de reuso.

• C.

  coluna de esgoto, ralo sifonado e coluna de água de reuso.

• D.

  ralo seco, coluna de esgoto e instalação de gás.

• E.

  ralo seco, ralo sifonado e instalação de gás.
