Questões de Engenharia Civil do ano 2012

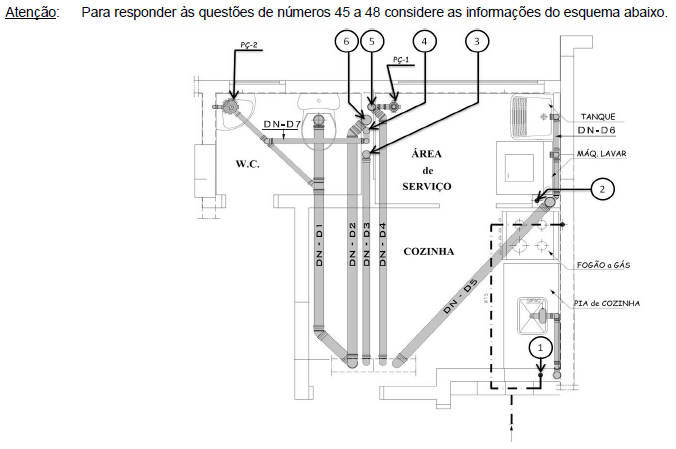

Com base no projeto de instalações de esgoto, a simbologia de ventilação é representada APENAS em

• A.

  4.

• B.

  2.

• C.

  3.

• D.

  4 e 3.

• E.

  3, 4 e 5.

Considerando os critérios estabelecidos em normas técnicas e sabendo-se que o projeto deve atender o menor custo, associado ao desempenho adequado, as medidas, em mm, de D1, D2, D6 e D7 no projeto de instalações de esgoto apresentado são, respectivamente,

• A.

  100, 75, 75 e 75.

• B.

  100, 50, 75 e 50.

• C.

  100, 100, 50 e 50.

• D.

  150, 150, 75 e 50.

• E.

  150, 150, 75 e 75.

A respeito das instalações de esgoto, considere:

I. Para a correta execução das ligações entre os tubos e conexões, é necessário o uso de anéis de vedação de borracha, instalados dentro das bolsas que existem nas peças que compõem os ramais sanitários.

II. Além do uso dos anéis de borracha, deve-se sempre fazer uso de solução limpadora e cola de PVC entre todas as partes plásticas e conexões, evitando o contado da cola com os anéis de borracha.

III. Em instalações prediais, especialmente nas bases das colunas de esgoto, devem ser utilizadas conexões de ferro fundido, com adaptadores bolsa-rosca, fazendo a transição entre o ferro e o PVC.

É correto o que se afirma em

• A.

  I, II e III.

• B.

  I e II, apenas.

• C.

  III, apenas.

• D.

  I, apenas.

• E.

  II, apenas.

Sobre tratamento de água é correto afirmar:

• A.

  A água de chuva costuma ser armazenada em locais enterrados e escuros, o que permite a geração de musgos e larvas de insetos; uma solução simples de combate a esses bióticos seria armazenar a água de chuva em reservatórios elevados, sob ação da luz solar.

• B.

  É possível fazer uso de água de chuva em instalações hidráulicas de uma edificação; para tanto, deve-se tratar a água de chuva com elementos químicos ácidos, básicos e desinfectantes, gerando a chamada água de reuso.

• C.

  No tratamento de esgotos e efluentes, com finalidade de geração de água potável, a floculação é uma etapa presente em todo tipo de tratamento de água, por se tratar da fase de tratamento químico mais eficaz no combate a todos os tipos de bióticos.

• D.

  A reoxigenação, a flotação cinética, a filtragem sob pressão e a escarificação biótica são tratamentos químico-físicos de esgotos e efluentes que, se aplicados em determinada sequência, eliminam os vetores nocivos da água, tornando-a potável.

• E.

  A água é chamada de reuso quando sua acidez gira em torno de Ph 4 e 10 e seu índice de Hunter está abaixo de 9 ppm; a água é chamada de potável quando seu Ph gira em torno de 5 a 9 e seu índice de Hunter está abaixo de 5 ppm.

Em um edifício foi instalado um sistema de recalque de água com duas bombas centrífugas em paralelo, com capacidade de 20 litros por segundo e 55 m de altura manométrica. A altura manométrica resultante, em metros, e a vazão da água a ser recalcada, em litros por segundo, serão, respectivamente,

• A.

  55 e 40

• B.

  65 e 20

• C.

  75 e 40

• D.

  110 e 20

• E.

  110 e 40

Em um projeto de esgoto sanitário de um edifício foi prevista a construção de duas caixas de inspeção distante 20 m uma da outra. A declividade máxima entre as caixas para possibilitar o escoamento dos efluentes por gravidade é, em metros,

• A.

  0,4

• B.

  0,6

• C.

  0,8

• D.

  1,0

• E.

  1,2

Para o dimensionamento de condutores de águas pluviais horizontais de seção circular com diâmetro de interno de 100 mm deve-se prever o escoamento com altura da lâmina d’água de, em milímetros,

• A.

  50,0

• B.

  60,0

• C.

  66,7

• D.

  75,0

• E.

  85,4

Sobre a instalação dos aquecedores de acumulação nas instalações prediais de água quente é correto afirmar:

• A.

  O ramal de alimentação de água fria deve ser executado de modo a não permitir o esvaziamento do aquecedor pelo dreno.

• B.

  É permitido o uso de tubulação de respiro coletivo.

• C.

  É permitido o uso de válvula de retenção no ramal de alimentação de água fria do aquecedor, quando o ramal de alimentação de água por gravidade não for protegido por respiro.

• D.

  A tubulação de alimentação da água fria deve ser feita com material resistente à temperatura ambiente.

• E.

  A saída da tubulação de água quente deve ser provida de tubulação de respiro.

Sobre o projeto de instalação predial de água fria é correto afirmar:

• A.

  Barrilete é a tubulação que liga a fonte de abastecimento a um reservatório de água de uso doméstico.

• B.

  Alimentador predial é a tubulação que se origina no reservatório e da qual derivam as colunas de distribuição, quando o tipo de abastecimento é indireto.

• C.

  Ramal é a tubulação derivada da coluna de distribuição destinada a alimentar os sub-ramais.

• D.

  Ramal predial é a tubulação derivada do barrilete e destinada a alimentar ramais.

• E.

  Coluna de distribuição é a tubulação compreendida entre a rede pública de abastecimento de água e a extremidade a montante do alimentador predial.

Sobre a instalação de sistemas de hidrantes e de mangotinhos para combate a incêndio é correto afirmar:

• A.

  O dispositivo de recalque, instalado na fachada principal da edificação, deve ter sua introdução voltada para a rua e para baixo em um ângulo de 45°.

• B.

  O alcance do jato compacto produzido por qualquer sistema de hidrantes não deve ser inferior a 6 m, medido da saída do esguicho ao ponto de queda do jato.

• C.

  Os pontos de tomada de água devem ser posicionados nas proximidades das portas externas ou acessos à área a ser protegida, a não mais de 8 metros.

• D.

  A altura dos pontos de tomada de água não deve ser inferior a 2 metros do piso.

• E.

  A tubulação de incêndio deve ser fixada nos elementos estruturais da edificação através de suportes metálicos rígidos e espaçados em no mínimo 6 metros.
