Questões de Engenharia Civil do ano 2012

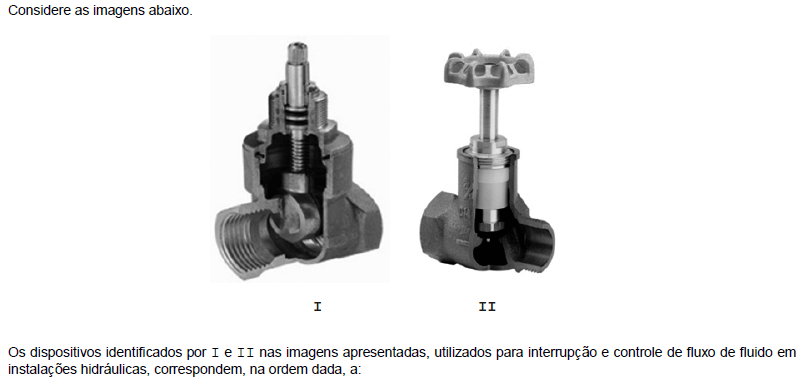

• A.

  registro de gaveta e válvula limitadora de pressão.

• B.

  registro de gaveta e registro de pressão.

• C.

  registro de pressão e válvula reguladora de pressão.

• D.

  válvula de esfera e registro de pressão.

• E.

  pressurizador e registro de gaveta.

Para facilitar o fluxo do fluido e minimizar as perdas de carga, as conexões que apresentam desvio de fluxo devem ter

• A.

  configuração de curva, com raios grandes.

• B.

  raios de curvatura entre 0,5 e 2 vezes o diâmetro.

• C.

  o maior número possível de saídas e derivações.

• D.

  ângulos fechados, menores de 90°.

• E.

  desvios sucessivos, até o limite de 5.

O equipamento utilizado para remoção de obstruções nas tubulações hidráulicas, que consiste na aplicação de um golpe de pressão por meio de ar comprimido em uma coluna de água, através da qual a onda de choque atinge o local do entupimento, deslocando e removendo a obstrução, é chamado de

• A.

  raspador dinâmico.

• B.

  desincrustador químico.

• C.

  martelo pneumático.

• D.

  roto-motor flexível.

• E.

  bomba de vácuo.

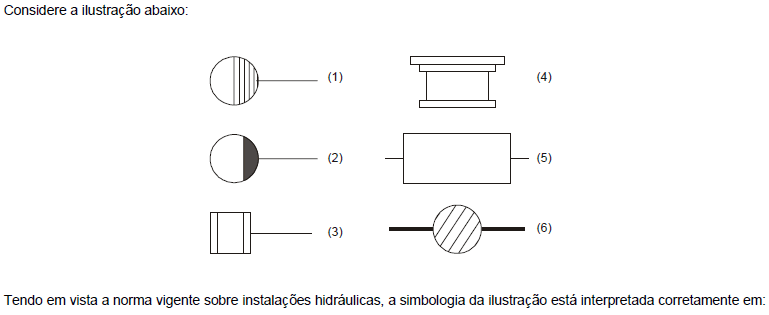

• A.

  (1) ralo sifonado, (2) caixa sifonada, (3) ralo seco, (4) válvula de admissão de ar, (5) caixa retentora e (6) caixa de inspeção.

• B.

  (1) caixa retentora de gordura, (2) caixa sifonada, (3) caixa de inspeção, (4) caixa retentora, (5) válvula de admissão de ar e (6) ralo seco.

• C.

  (1) caixa sifonada, (2) caixa retentora de gordura, (3) ralo seco, (4) caixa retentora, (5) válvula de admissão de ar e (6) caixa de inspeção.

• D.

  (1) ralo sifonado, (2) caixa retentora de gordura, (3) ralo seco, (4) caixa retentora, (5) válvula de admissão de ar e (6) caixa de inspeção.

• E.

  (1) ralo sifonado, (2) caixa sifonada, (3) ralo seco, (4) caixa retentora, (5) válvula de admissão de ar e (6) caixa de inspeção.

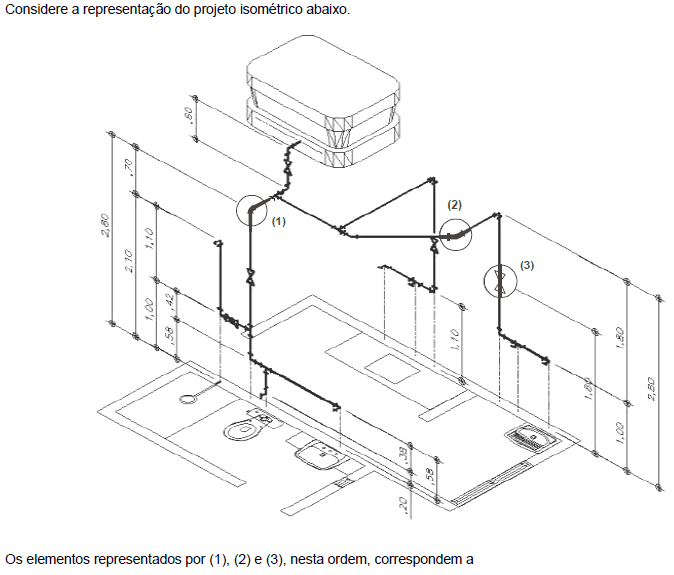

• A.

  curva 90°, curva 45° e luva.

• B.

  cotovelo 90°, cotovelo 45° e tê.

• C.

  curva 45°, curva 90° e registro.

• D.

  cotovelo 90°, cotovelo 45° e registro.

• E.

  curva 90°, curva 45° e tê.

• A.

  19,05 mm.

• B.

  146,05 mm.

• C.

  82,55 mm.

• D.

  133,35 mm.

• E.

  158,75 mm.

Um oficial de manutenção foi designado para fazer uma pesquisa de vazamentos no reservatório suspenso de água. Os pontos em que deverá concentrar a sua análise são:

• A.

  torneira de parede, recalque, ramais de distribuição e válvulas redutoras de pressão.

• B.

  válvula de alívio de pressão, torneira de boia, flexíveis e ladrão.

• C.

  torneiras de boias, registros, barriletes e extravasores.

• D.

  colunas de distribuição, torneira de lavagem, registros e alimentação.

• E.

  rede de distribuição, barriletes, ramal de descarga e sub-ramais.

Na pesquisa de vazamentos devem ser realizados testes no sistema hidráulico para a detecção das perdas físicas dificilmente detectáveis. Os equipamentos específicos utilizados para evitar intervenções destrutivas são:

• A.

  sonda de fluxo, flapper e haste de perfuração.

• B.

  tubo de transbordo, haste de escuta e sensor de cartucho anticorrosivo.

• C.

  torre de inspeção, geofone manual e cabeçote de selo hídrico.

• D.

  geofone eletrônico, haste de comporta e tubo de prospecção.

• E.

  hastes de escuta, haste de perfuração e geofone eletrônico ou manual.

Considere:

I. Verificar o nível de água final.

II. Retirar, com o auxílio de um copo transparente e incolor, uma amostra-padrão.

III. Fechar a torneira.

IV. Aguardar duas horas.

V. Não utilizar pontos de consumo.

VI. Desligar a bomba de recalque.

VII. Adicionar uma porção de água com um balde.

VIII. Fechar o registro da ligação de limpeza.

IX. Marcar o nível de água inicial.

Na execução do teste do reservatório superior em uma unidade da organização, para identificação de vazamento nos pontos de consumo, a ordem correta das fases acima listadas deve ser:

• A.

  I, II, III, IV, V, VI, VII, VIII e IX.

• B.

  I, IV e IX, apenas.

• C.

  I, II, III, V e IX, apenas.

• D.

  III, IV, V, VII e VIII, apenas.

• E.

  I, III, IV, V, VI, VIII e IX, apenas.

Uma rede hidráulica privada de combate a incêndios deve ser composta de:

• A.

  sistema de armazenamento, elementos de sinalização, dispositivos de manobra e quadro de comando.

• B.

  sistema de captação, mecanismos de controle, elementos e instalações de hidrante e mangueiras.

• C.

  sistema de reservação, sistema de pressurização, rede de distribuição e pontos terminais.

• D.

  painel de sinalização, sistema de alarme e orientação, chaves de fluxo e malha de contenção.

• E.

  sistema de ligação e barriletes, conjunto de extintores, sistema de canalizações e esguichos.
