Questões de Engenharia Civil do ano 2017

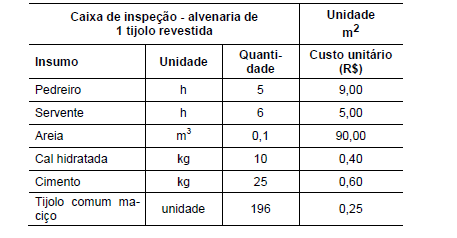

Após o término do projeto das instalações de esgoto sanitário de um prédio foi necessário orçar 10 caixas de inspeção de alvenaria com paredes de um tijolo comum maciço, revestidas. O orçamento baseou-se na planilha de composição de custos unitários abaixo.

Se cada caixa tiver 3,2 m2 de área de alvenaria e forem considerados no orçamento 128% de encargos sociais trabalhistas e 25% de BDI, o preço desse serviço, em reais, é

• A. 6.080,00
• B. 8.018,00
• C. 9.920,00
• D. 4.928,00
• E. 3.100,00

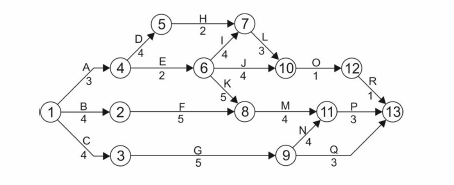

Considere o planejamento da reforma de uma residência representado pelo cronograma PERT-CPM abaixo, onde o tempo dos serviços é indicado em dias.

O engenheiro responsável pela reforma foi informado de que haveria atraso de três dias na entrega dos materiais do serviço G. Contudo, ao analisar o cronograma, verificou que no caminho dos serviços C, G, Q há uma folga, em dias, de

• A. 6
• B. 2
• C. 3
• D. 5
• E. 7

Para a determinação do espaçamento entre estribos de dois ramos de aço CA-50 de uma viga usual de concreto armado, com altura útil de 57,5 cm, submetida ao esforço cortante de cálculo de 240 kN, utilizou-se armadura com área da seção transversal de 0,8 cm2. Se for considerada no dimensionamento que, em relação eixo longitudinal da viga, as bielas de compressão do concreto estejam inclinadas de 45º e os estribos estejam inclinados de 90º, o espaçamento entre estribos, em centímetros, é

• A. 20,0
• B. 10,0
• C. 12,5
• D. 17,5
• E. 15,0

No projeto das estruturas de aço de edifícios devem ser verificados os estados limites de serviço. Considerando o estágio final de carregamento e levando-se em conta a contraflecha, o deslocamento máximo de uma viga metálica simplesmente apoiada, com 6 m de vão, que suporta pilares é, em milímetros,

• A. 12
• B. 10
• C. 15
• D. 18
• E. 20

Em estruturas de madeira, as ligações com dois ou três pinos de vigas isostáticas de madeira são calculadas como se fossem rígidas, desde que seja dada à estrutura isostática uma contraflecha compensatória. Para vigas com vão teórico de 4 m, a contraflecha mínima a ser empregada é, em milímetros,

• A. 15
• B. 40
• C. 20
• D. 25
• E. 30

O trecho contínuo de tubulação de uma instalação elétrica predial de baixa tensão, com uma curva de 90º, em um ambiente interno à edificação, deve possuir comprimento máximo, em metros, de

• A. 15
• B. 12
• C. 20
• D. 24
• E. 30

Considere os seguintes procedimentos executivos para o projeto de fundações em estacas de um edifício:

É uma estaca moldada in loco, em que a perfuração é revestida integralmente, em solo, por meio de segmentos de tubos metálicos que vão sendo rosqueados à medida que a perfuração é executada. O revestimento é recuperado. A estaca é armada em todo o seu comprimento e a perfuração é preenchida por argamassa de cimento e areia.

O descritivo acima se refere às características das estacas

• A. Franki.
• B. hélice.
• C. Strauss.
• D. raiz.
• E. escavadas.

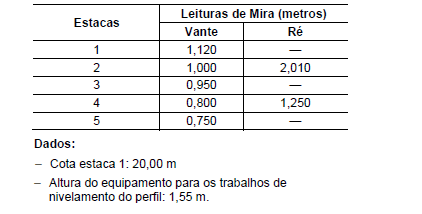

Considere o levantamento altimétrico do perfil longitudinal entre as estacas 1 a 5 abaixo.

As cotas, em metros, das estacas 2 e 3 são, respectivamente,

• A. 21,00 e 21,95
• B. 19,11 e 20,06
• C. 19,88 e 18,93
• D. 21,01 e 21,96
• E. 20,12 e 21,18

Durante os procedimentos de sondagens de simples reconhecimento do subsolo de um terreno utilizando o Ensaio de Penetração Padrão (SPT − Standard Penetration Test) ao atingir a cota – 10 m obteve-se os seguintes resultados do amostrador- padrão: 14/15 − 21/15 − 15/7. Conclui-se que a cravação do amostrador-padrão foi interrompida antes dos 45 cm de penetração, pois,

• A. não foi observado avanço do amostrador-padrão durante a aplicação de cinco golpes sucessivos do martelo.
• B. nos dois trechos iniciais do amostrador-padrão completou-se 30 cm de penetração.
• C. um total de 50 golpes foi aplicado durante toda a cravação.
• D. nos dois primeiros seguimentos de 15 cm do amostrador-padrão o número de golpes ultrapassou 30.
• E. no seguimento final de 15 cm do amostrador-padrão o número de golpes não ultrapassou 10.

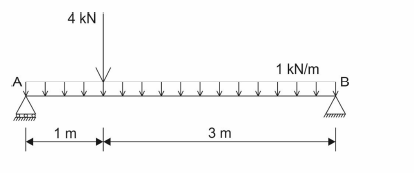

Para se adequar ao projeto arquitetônico original de uma edificação previu-se uma estrutura de concreto armado onde há uma viga simplesmente apoiada sustentando parte das cargas de uma laje e a carga de um pilar, conforme ilustrado na figura abaixo.

As reações nos apoios A e B, em kN, são, respectivamente,

• A. 2,0 e 4,0
• B. 6,0 e 2,0
• C. 4,0 e 4,0
• D. 5,0 e 3,0
• E. 2,0 e 6,0
