Questões de Engenharia Civil do ano 2017

Para a execução de projetos de sistemas prediais de água quente, a instalação de aquecedores de acumulação deve observar as seguintes condições:

• A. quando alimentado por gravidade, o aquecedor deve ter o seu nível inferior abaixo do nível inferior da derivação no reservatório de água fria.
• B. o ramal de alimentação de água fria deve ser executado de modo a não permitir o esvaziamento do aquecedor, a não ser pelo dreno.
• C. utilizar válvula de retenção no ramal de alimentação de água fria por gravidade do aquecedor, quando este ramal não for protegido por respiro.
• D. é vedado o uso de dreno e respiro na saída da tubulação de água quente.
• E. no caso de instalações coletivas, permite-se a utilização de um único dispositivo de respiro.

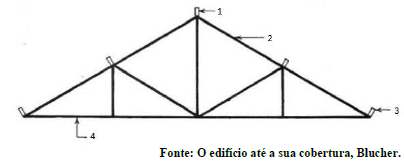

A estrutura de um telhado é o conjunto de elementos que irão suportar a cobertura e parte do sistema de captação de águas pluviais. Na tesoura ilustrada abaixo, os itens 1, 2, 3 e 4 são respectivamente:

• A. Frechal, empena, cumeeira e terça.
• B. Frechal, terça, escora e cumeeira.
• C. Terça, tirante, frechal e cumeeira.
• D. Cumeeira, terça, escora e tirante.
• E. Cumeeira, empena, frechal e tirante.

Uma cobertura é formada por superfícies planas inclinadas para um perfeito escoamento das águas de chuvas, que chamamos de plano de água ou simplesmente água. Sobre as superfícies da cobertura representada abaixo pode-se dizer que:

• A. A cumeeira é um divisor de duas águas em plano inclinado.
• B. Espigão é o encontro de captação de duas águas.
• C. Rincão é o encontro de um divisor de duas águas de cota mais elevada do plano, no sentido horizontal.
• D. É possível identificar 2 cumeeiras e 1 espigão.
• E. É possível identificar 2 cumeeiras e 1 rincão.

Com a crise energética e de abastecimento de água, as “obras verdes” vêm ganhando espaço dentre os projetos de engenharia. Uma alternativa eficiente para reduzir desperdícios é o reuso das águas cinzas. Uma aplicação correta para o reuso das águas cinzas é:

• A. Lavagem de pisos, podendo conter sais ou substâncias remanescentes após secagem.
• B. Preparação de concreto, devendo ajudar na alteração das características e resistência dos materiais.
• C. Irrigação de áreas verdes, não deve conter componente agressores às plantas, mas podendo estimular o crescimento de pragas.
• D. Fins ornamentais, deve ser livre de algas e pode ser turva.
• E. Resfriamento de equipamentos de ar condicionado, deve ser não abrasiva nem deteriorar as máquinas.

Um prédio pode ser alimentado pela rede pública de abastecimento ou por um sistema privado. Um sistema de abastecimento de água de um prédio de 12m de altura, proveniente da rede pública, cuja alimentação da rede de distribuição predial é feita por gravidade e composto por sistema de recalque, reservatório inferior e reservatório superior, é chamado de:

• A. Sistema direto.
• B. Sistema indireto com bombeamento.
• C. Sistema direto com bombeamento.
• D. Sistema indireto sem bombeamento.
• E. Sistema indireto hidropneumático.

Ao fiscalizar uma obra, um engenheiro civil percebe que uma viga bi apoiada de concreto armado apresenta fissuras, como demonstra a imagem. O engenheiro identificou corretamente que a natureza da fissura foi devido a:

• A. Retração térmica.
• B. Esforços de cisalhamento.
• C. Corrosão de armaduras.
• D. Esforços de flexão.
• E. Esforços de torção.

As fundações são elementos estruturais destinados a transmitir as cargas da estrutura ao terreno. A escolha do tipo de fundação irá depender dos estudos geotécnicos do terreno. Um critério para classificar os vários tipos de fundações é dividi-las em diretas e indiretas. Um tipo de fundação indireta é a/o:

• A. Sapata.
• B. Tubulão.
• C. Bloco.
• D. Radier.
• E. Placa.

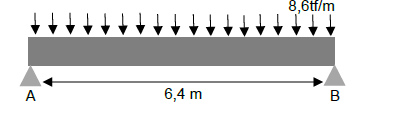

De acordo com a imagem, quanto vale as reações nos apoios A e B?

• A. 27,5 tf
• B. 25,0 tf
• C. 45,0 tf
• D. 50,0 tf
• E. 55,0 tf

É comum ao trabalho do perito criminal deparar-se com locais de desabamento, parcial ou total, de edificações imediatas a obras de escavação, em decorrência de empuxo ou tensões geradas no maciço de terra cuja condição de equilíbrio foi alterada. O perito engenheiro sabe que quando a escavação é _____________, surge a necessidade de se sustentar o talude vertical, cuja altura esteja ____________ da admissível sem escoramento. Comumente usam-se pranchas _____________ (longarinas), acomodadas a partir de certa altura, a contar do fundo. Essa altura deve ser sempre ____________ à metade daquela admissível sem escoramento. O intervalo, em altura, entre os eixos das pranchas tem de ser de 1m a 2m. Quando a tendência a desmoronamento é acentuada ou quando se interveem em solos _______________, faz-se necessário reduzir a distância entre pranchas tornando o escoramento contínuo de alto a baixo da escavação.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

• A. profunda – acima – horizontais – inferior – não coesivos
• B. profunda – abaixo – verticais – superior – não coesivos
• C. rasa – abaixo – horizontais – superior – coesivos
• D. profunda – acima – verticais – inferior – coesivos
• E. rasa – acima – horizontais – superior – não coesivos

Entende-se por fogo o resultado de uma reação química exotérmica autossustentada, envolvendo combustíveis (sólidos, líquidos e gasosos), comburente, que é o oxidante, luz e calor. Sendo assim, é correto afirmar que:

• A. Um incêndio tem início quando, em atmosfera com concentração de comburente suficiente, o calor, gerado pela fonte, aquece os vapores combustíveis até a temperatura de inflamação (flash point) evoluindo à temperatura de combustão (fire point), sendo que nesse ponto a combustão se mantém mesmo sem a presença da fonte de ignição.
• B. Combustível, comburente e calor formam o tetraedro do fogo, que representa a interação entre esses três vértices e sua interdependência. Não há incêndio sem esses elementos em conjunto e em proporções estequiométricas.
• C. O incêndio é uma reação química em cadeia, ou seja, uma reação cíclica que envolve combustível, comburente e uma energia de ativação, que se autoalimentará até que um destes for extinto: quando a concentração de oxigênio presente na atmosfera aumentar significativamente; quando a fonte de calor se esfriar; quando o combustível acabar.
• D. Os combustíveis líquidos queimam diretamente: primeiro, transformam-se em vapor e, depois, queimam nesse estado como se fossem um gás.
• E. A superfície dos combustíveis sólidos influencia a condição e propensão à queima, sendo uma condição importante para que um incêndio se desenvolva no tempo; assim, poeiras, com grande superfície de contato com o ar, devido à superfície ser imensamente maior por unidade do que o peso (baixíssima densidade), diminuem o risco de incêndio e explosão.
