A perícia de engenharia foi acionada para levantamento de um local de incêndio. Chegando ao local dos fatos, o perito deparou-se com um parque de tanques de combustíveis onde ocorrera uma explosão vitimando dez pessoas, dentre elas, oito de forma fatal. O perito identificou, por exames no local e pela documentação apresentada, que houve intervenção de um soldador (uma das vítimas fatais) em um dos tanques combustíveis, que, apesar de encontrar-se vazio, não foi submetido à lavagem interna e medição para controle de explosividade de sua atmosfera antes da entrada do soldador. Sendo o perito do caso um especialista em explosões, seu laudo certamente NÃO apresentou que:

• A. O incêndio foi desencadeado pela explosão decorrente da chama aberta em atmosfera em condições dentro da faixa de explosividade do combustível inicialmente armazenado no tanque.
• B. A explosão envolveu combustão e liberação de calor, ocasionando um incêndio de grande magnitude em que a velocidade de propagação da chama foi elevada o suficiente de forma que combustível, comburente e calor reagissem instantaneamente.
• C. A explosão causou, tanto pela onda de choque produzida como pela expansão dos gases, deformações de materiais, rupturas estruturais e, ainda, incêndios devido à propagação de chamas que frequentemente acompanham o fenômeno.
• D. Há tanto misturas explosivas quanto substâncias puras, ambas suscetíveis à decomposição química em elevados volume, temperatura e pressão, à alta velocidade de propagação, quando sujeitas à energia de ativação, térmica, elétrica ou mecânica, classificadas, então, como térmicas, elétricas ou mecânicas. A explosão que se sucedeu foi, então, elétrica devido ao equipamento utilizado (solda elétrica).
• E. O monitoramento diário das condições de armazenamento, o manuseio adequado e controlado, as condições locais seguras, sua disposição de acordo com as Normas e manutenção periódica são medidas preventivas fundamentais para se evitar acidentes envolvendo tanques de combustíveis.

A viga isostática mostrada na figura a seguir é submetida a uma carga com distribuição linear. Adotando-se a = 2,0 m, b = 4,0 m e q = 12,0 kN/m, o cálculo do momento fletor M no apoio 2 é

• A. M= -88 kN·m.
• B. M = -224/3 kN·m.
• C. M = -224 kN·m.
• D. M = -224 kN·m.

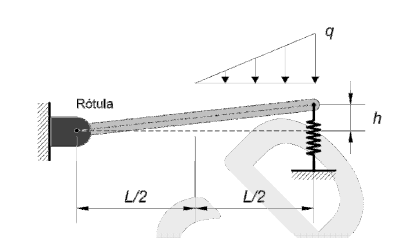

A viga isostática mostrada na figura a seguir é solicitada por uma carga q (distribuição linear parcial) e apoiada sobre uma mola com constante elástica k (apoio elástico). Para simplificar a análise, admitese que o desnível h é pequeno, consequentemente, as verificações de equilíbrio (avaliação das reações) devem ser analisadas na projeção horizontal. Nessas condições, o valor da constante elástica k para garantir a posição horizontal da viga após a aplicação da carga q é

• A. k = q·L/(6·h).
• B. k = q·L/(3·h).
• C. k= 5·q·L/(12·h).
• D. k = 5·q·L/(24·h).

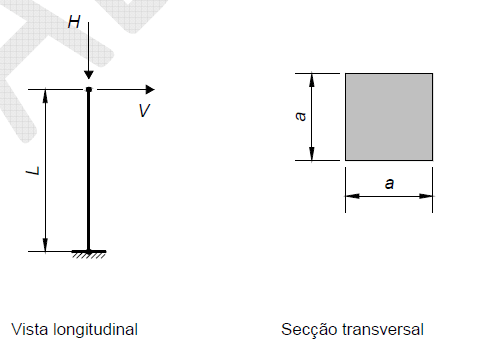

O pilar curto mostrado na figura a seguir (desconsiderar o fenômeno da flambagem) é solicitado pelas cargas V e H. Sabendo-se que esse pilar apresenta seção transversal quadrada com aresta a, o valor de H (valor absoluto), para que o pilar não experimente tensões normais de tração é

• A. H = 3·V·L/a.
• B. H = 3·V·L/2·a.
• C. H = 6·V·L/a.
• D. H = 4·V·L/a.

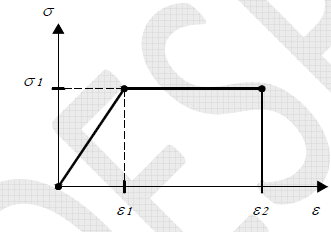

Um ensaio de caracterização forneceu como resultado um gráfico que representa a relação tensãodeformação, σ-ε, ver figura a seguir. Considerando-se que a resiliência é determinada a partir da área sob a curva σ-ε, a resiliência R registrada nessa relação linear perfeitamente plástica é

• A.
• B.
• C.
• D.

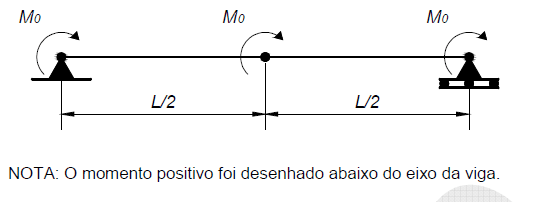

A viga isostática mostrada na figura a seguir é solicitada por três momentos M₀. O traçado do diagrama de momento fletor para essa situação é

• A.
• B.
• C.
• D.

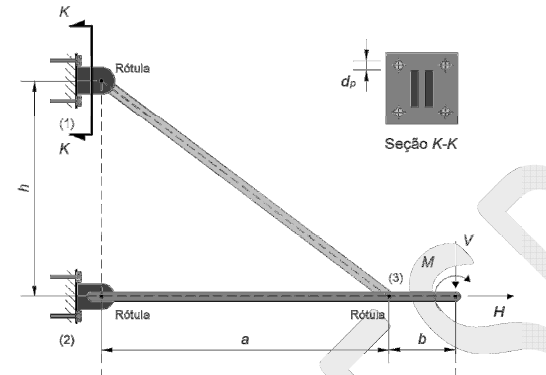

A treliça isostática apresentada na figura a seguir é solicitada pelas cargas V, H e M. Admitindo-se que essa treliça atenda aos conceitos de treliça ideal, calcular a tensão de cisalhamento τ em um parafuso do apoio (1), ver seção K-K. Adotar o parafuso com diâmetro d_p.

• A.



• B.
• C.
• D.

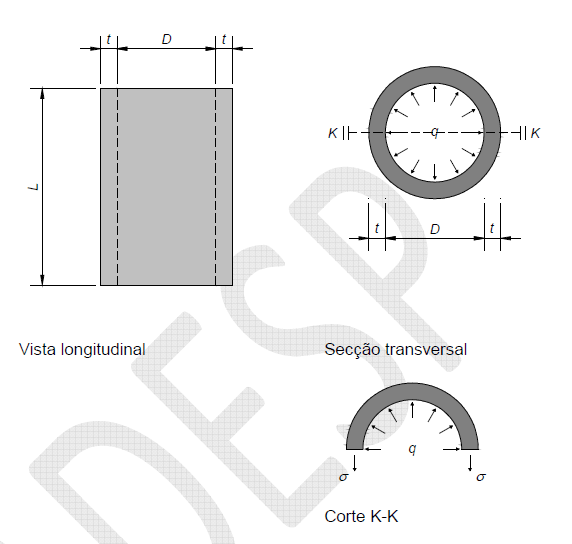

A figura a seguir apresenta um tubo com diâmetro D, espessura t e comprimento L solicitado por uma pressão interna q (pressão uniforme). Admitindo-se que esse tubo tenha a espessura muito menor que o diâmetro, ou seja, configura um tubo de parede fina, a tensão circunferencial σ no corte K-K é

• A.
• B.
• C.
• D.

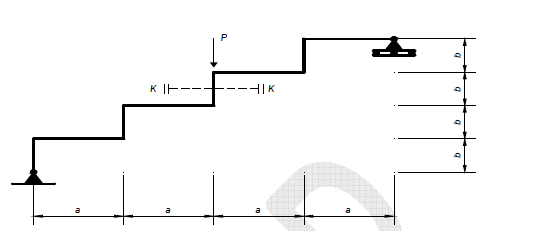

A escada isostática apresentada na figura a seguir é solicitada pela carga concentrada P. Admitindose a = 0,3 m, b = 0,15 m e P = 10 kN, o momento fletor M, em valor absoluto, na seção K-K

• A. M = 1,5 kN·m.
• B. M = 2,0 kN·m.
• C. M = 3,0 kN·m.
• D. M = 3,5 kN·m.

Dentre as alternativas abaixo, a que relaciona algumas atividades realizadas em um serviço de concretagem, na ordem cronológica correta é:

• A. cura, mistura, lançamento, adensamento.
• B. adensamento, mistura, lançamento, cura.
• C. mistura, lançamento, adensamento, cura.
• D. mistura, adensamento, cura e lançamento.
• E. lançamento, mistura, cura, adensamento.
