Questões sobre Estruturas

Segundo a ABNT NBR ISO 6892-1:2013, a tensão de escoamento do aço é a tensão a partir da qual o material sofre o fenômeno do escoamento, onde há deformações plásticas sem o incremento de força. Esta propriedade pode ser obtida através de ensaios de tração e é utilizada para alguns cálculos de dimensionamento de estruturas de concreto armado. Um vergalhão usado para compor a armadura de uma viga, feito de aço CA-50, possui tensão de escoamento de cálculo para combinações últimas normais, em MPa, de:

O dimensionamento de pilares de concreto armado depende de diversos fatores, como por exemplo, as dimensões da seção transversal e os esforços recebidos por elementos apoiados sobre eles. Segundo os critérios da ABNT NBT 6118:2014, todas as alternativas estão corretas, EXCETO:

Segundo a ABNT NBR 7190:1997, dependendo do valor do índice de esbeltez (?) da peça de madeira solicitada à compressão simples, os efeitos de eventuais esforços de flexão podem ser desprezados. O valor de índice de esbeltez que permite a dispensa de tais efeitos de flexão deve ser:

A boa qualidade do concreto utilizado para a construção de estruturas é imprescindível para a durabilidade do elemento estrutural. Diante disso, a norma ABNT NBR 6118:2014 indica requisitos para garantir essa boa qualidade, como por exemplo, a relação água/cimento máxima para cada classe de agressividade ambiental. Para a execução de um pilar em concreto armado que estará inserido em um ambiente de classe de agressividade III, a relação água/cimento deve ser menor ou igual a:

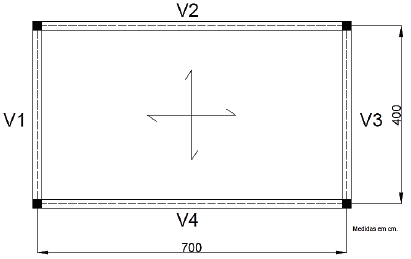

Segundo a figura abaixo, que representa uma laje maciça de 10 cm de espessura, apoiada em 4 vigas e submetida a uma sobrecarga de 5,0 kN/m², o valor do carregamento distribuído uniformemente ao longo da viga V2, considerando o peso específico do concreto armado de 25 kN/m³ e desconsiderando o peso próprio da viga, é aproximadamente:

Analise as afirmativas a seguir:

I. A altura total é a distância entre o plano inferior e o plano superior da laje em construção, sem contemplar o concreto complementar lançado, adensado e regularizado (nervuras e capa).

II. Os desenhos de projeto devem ser executados em escala adequada para o nível das informações desejadas. Devem conter todos os dados necessários para o detalhamento da estrutura, para a execução dos desenhos de montagem e para o projeto das fundações.

III. Os estados limites de serviço são aqueles relacionados à durabilidade das estruturas, à aparência, ao conforto do usuário e à boa utilização funcional das mesmas, seja em relação aos usuários, seja em relação às máquinas e aos equipamentos utilizados.

Marque a alternativa CORRETA:

A norma NBR 6118:2014 estabelece os parâmetros e procedimentos necessários para o dimensionamento de uma estrutura de concreto armado. Tratando-se especificamente dos pilares, classifique como verdadeiras (V) ou falsas (F) as afirmativas a seguir:
( ) O menor lado de um pilar deve possuir a dimensão mínima de 14 cm, sem a utilização de um coeficiente adicional. ( ) A máxima armadura permitida em pilares é igual a 8% da área da seção transversal, considerando inclusive a sobreposição de barras nas regiões de emenda. ( ) Em qualquer caso, não se permitem pilares com seção transversal de área inferior a 320 cm², sendo essa a menor área admitida. ( ) O diâmetro das barras longitudinais não pode ser inferior a 10,0 mm. ( ) Pilares são elementos lineares de eixo reto, usualmente dispostos na vertical, em que as forças normais de compressão são predominantes.
Assinale a alternativa que contém a sequência CORRETA, de cima para baixo.

Analise as afirmativas a seguir:

I. As cargas permanentes adicionais são decorrentes de alvenarias, revestimentos, contrapisos, colunas, estruturas metálicas, armaduras de aço, equipamentos temporários, concreto de enchimento e outras que serão parte integrante da carga e da estrutura da laje em si.

II. Os elementos de concreto protendido são aqueles nos quais parte das armaduras é previamente alongada por equipamentos especiais de protensão com a finalidade de, em condições de serviço, impedir ou limitar a fissuração e os deslocamentos da estrutura e propiciar o melhor aproveitamento de aços de alta resistência no estado limite último.

III. As estruturas de concreto devem atender aos requisitos mínimos de qualidade previstos nas normas técnicas aplicáveis, durante sua construção e serviço, e aos requisitos adicionais estabelecidos em conjunto entre o autor do projeto estrutural e o contratante.

Marque a alternativa CORRETA:

Um engenheiro civil foi contratado para a execução do cálculo estrutural de concreto armado, para uma residência unifamiliar. Proveniente desse projeto, separou-se uma viga, para realizar uma análise. A viga possui uma seção transversal de 16 cm X 55 cm, e a seguinte disposição de barras longitudinais.

Baseando-se na NBR6118:2014 e na NBR 7480:2007, a área da seção transversal da viga (A) e a área da seção transversal da armadura longitudinal (As + As’), em cm², é, respectivamente:

Analise as afirmativas a seguir:

I. Nas ligações com parafusos de alta resistência, os desenhos de projeto devem indicar se o aperto será normal ou com protensão inicial, e neste último caso, se os parafusos trabalharem a cisalhamento, se a ligação é por atrito ou por contato.

II. A carga permanente de peso próprio é dada pela diferença do peso dos componentes pré-fabricados (pré-lajes e elementos de enchimento) e dos materiais complementares (armaduras adicionais e concreto complementar) em uma laje.

III. A armadura complementar é adicionada a uma obra após ser dimensionada e disposta de acordo com o projeto da laje. Ela pode ser especificada caso a caso e utilizada para atender às necessidades particulares de cada projeto.

Marque a alternativa CORRETA:
