Questões sobre Geral

Em relação ao recurso layer (camada) do AutoCAD, é INCORRETO afirmar

• A.

  que é uma ferramenta que permite modificar o desenho com mais facilidade.

• B.

  que o AutoCAD permite o uso de um número ilimitado de layers em cada desenho.

• C.

  que, depois de desenhado em uma determinada layer, um objeto não pode ser transferido para outra layer.

• D.

  que as várias layers podem ser ativadas ou desativadas, facilitando modificações e a clareza da imagem mostrada na tela, à medida que o desenho em execução se torna mais complexo.

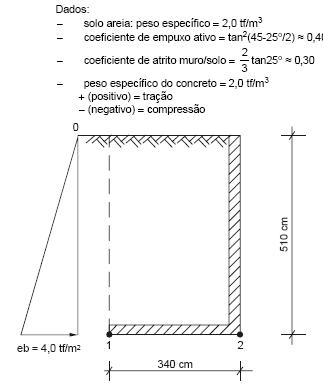

Para responder às questões de números 40 a 42, considere os dados e a figura abaixo.

Os coeficientes de segurança à rotação e à translação são, respectivamente,

• A. 1,7 e 0,68
• B. 5,8 e 1,36
• C. 3,4 e 3,4
• D. 3,4 e 1,02
• E. 0,30 e 0,98

Em relação aos materiais usados para proteção térmica de estruturas de aço, evitando o aumento excessivo de temperatura no caso de incêndios, é INCORRETO afirmar que

• A.

  devem ter boa capacidade de isolamento térmico.

• B.

  devem manter a integridade durante o incêndio.

• C.

  devem ter boa resistência mecânica.

• D.

  a elevação de temperatura do aço independe da espessura da camada de proteção.

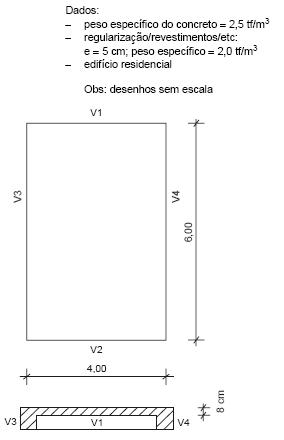

Para responder às questões de números 43 e 45, considere os dados e a figura abaixo, que representa uma laje de concreto isolada e apoiada nas quatro bordas









A carga vertical, uniformemente distribuída é, em kgf/m², de

• A. 300
• B. 350
• C. 450
• D. 500
• E. 600

Para responder às questões de números 43 e 45, considere os dados e a figura abaixo, que representa uma laje de concreto isolada e apoiada nas quatro bordas









As reações verticais sobre as vigas V1 ou V2 e V3 ou V4, em kgf/m, são, respectivamente,

• A. 0,00 e 900
• B. 300 e 400
• C. 450 e 600
• D. 500 e 665
• E. 600 e 800

Para responder às questões de números 43 e 45, considere os dados e a figura abaixo, que representa uma laje de concreto isolada e apoiada nas quatro bordas









A laje deve ser considerada armada

• A. nas duas direções.
• B. na direção vertical.
• C. na direção horizontal.
• D. a 45° para resistir ao momento de torção.
• E. com a armadura principal na face superior.

Para responder às questões de números 46 e 47, considere a figura abaixo, que representa uma viga contínua com carga uniformemente distribuída.

O diagrama de distribuição dos momentos é:

• A.
• B.
• C.
• D.
• E.

Para responder às questões de números 46 e 47, considere a figura abaixo, que representa uma viga contínua com carga uniformemente distribuída.

O diagrama de distribuição das forças cortantes é:

• A.
• B.
• C.
• D.
• E.

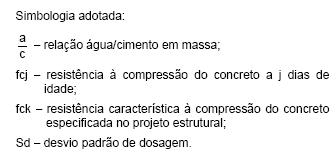

Para responder às questões de números 48 a 55, considere os dados abaixo, que se referem à dosagem e ao controle de qualidade do concreto.

A resistência de dosagem é dada pela fórmula fcj = fck + 1,65Sd. Os valores mínimo e máximo, em MPa, de Sd são, respectivamente,

• A. 2,0 e 7,0
• B. 4,0 e 8,0
• C. 5,5 e 10,0
• D. 7,0 e 9,0
• E. 8,0 e 8,0

Para responder às questões de números 48 a 55, considere os dados abaixo, que se referem à dosagem e ao controle de qualidade do concreto.

O controle da resistência do concreto à compressão é obrigatório para concretos dosados racionalmente e deve ser feito para cada 100 m3 de concreto lançado ou quando houver modificações nos materiais ou traços. Cada exemplar deve constar de um número mínimo de corpos de prova igual a



• A. 5
• B. 4
• C. 3
• D. 2
• E. 1
