Questões sobre Hidráulica e Hidrologia

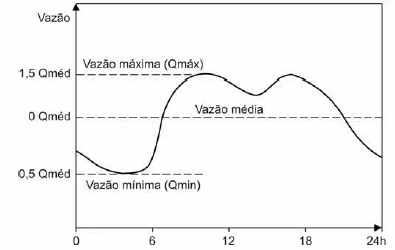

A primeira etapa do projeto de um sistema de tratamento de esgotos consiste na caracterização dos esgotos que serão encaminhados à estação depuradora. Nesse sentido, a figura acima mostra um hidrograma típico da vazão de esgotos em determinada comunidade, concentrada em condomínio horizontal, composto por 20 unidades habitacionais, com média de 4 moradores por domicílio. O tratamento dos esgotos será feito por meio de um ou mais tanques sépticos.

Com relação a esse projeto, julgue os próximos itens.

Para fins de quantificação da contribuição de dejetos líquidos produzidos por essa comunidade, para o projeto do sistema de tanques sépticos, deve ser considerada a vazão de 20 × 4 × 0,2 × C, em que C representa o consumo diário de água dessa comunidade.

• C. Certo
• E. Errado

A partir das diretrizes estabelecidas no plano diretor de determinado município, avaliaram-se os possíveis riscos de inundação de uma área X, urbanizada e localizada a montante da área Y, também urbanizada. Constatada a insuficiente capacidade de drenagem do sistema já implantado, sugeriu-se a construção de uma bacia de detenção com espelho d’água, constituída de uma barragem de terra de 10 m de altura. Para dimensionamento preliminar da barragem, considerou-se o gráfico ilustrado abaixo.

Com referência a essa situação, julgue os itens subsequentes.

O esvaziamento periódico dessa bacia de detenção, ao menos a cada 5 ou 10 anos, permite seu desassoreamento e a remoção de resíduos depositados em seu fundo.

• C. Certo
• E. Errado

A partir das diretrizes estabelecidas no plano diretor de determinado município, avaliaram-se os possíveis riscos de inundação de uma área X, urbanizada e localizada a montante da área Y, também urbanizada. Constatada a insuficiente capacidade de drenagem do sistema já implantado, sugeriu-se a construção de uma bacia de detenção com espelho d’água, constituída de uma barragem de terra de 10 m de altura. Para dimensionamento preliminar da barragem, considerou-se o gráfico ilustrado abaixo.

Com referência a essa situação, julgue os itens subsequentes.

A região B representa o volume útil de armazenamento da bacia de detenção.

• C. Certo
• E. Errado

A partir das diretrizes estabelecidas no plano diretor de determinado município, avaliaram-se os possíveis riscos de inundação de uma área X, urbanizada e localizada a montante da área Y, também urbanizada. Constatada a insuficiente capacidade de drenagem do sistema já implantado, sugeriu-se a construção de uma bacia de detenção com espelho d’água, constituída de uma barragem de terra de 10 m de altura. Para dimensionamento preliminar da barragem, considerou-se o gráfico ilustrado abaixo.

Com referência a essa situação, julgue os itens subsequentes.

O vertedor de emergência dessa bacia de detenção deve ser dimensionado para um evento de tempo de retorno de 10 a 20 anos.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de estruturas empregadas em obras de aproveitamento hidrelétrico, seus parâmetros de projeto e de operação.

Para efeito de projeto de uma turbina, sua maior queda de operação é aquela obtida pela diferença entre o nível máximo normal de operação do reservatório e o nível do canal de fuga, com a unidade operando a plena carga, sem vertimento, subtraídas as perdas hidráulicas do circuito de geração.

• C. Certo
• E. Errado

Julgue os itens que se seguem, a respeito de estruturas empregadas em obras de aproveitamento hidrelétrico, seus parâmetros de projeto e de operação.

No projeto de comportas hidráulicas, a força incremental devido à ocorrência de abalos sísmicos pode ser calculada por meio do produto da massa da comporta acrescida da massa de água contida em 50 cm de seu perímetro molhado, multiplicada pela aceleração sísmica horizontal local.

• C. Certo
• E. Errado

Com referência a dragagem, atividade comumente realizada na implantação e(ou) manutenção de portos marítimos, julgue os itens consecutivos.

Uma draga de sucção e recalque com desagregador possui capacidade elevada de transporte de sedimentos. Esses sedimentos são armazenados em cisternas para posterior despejo.

• C. Certo
• E. Errado

Com referência a dragagem, atividade comumente realizada na implantação e(ou) manutenção de portos marítimos, julgue os itens consecutivos.

O objetivo da gestão de curto prazo de uma dragagem consiste na escavação e remoção de material para a implantação de gabarito que atenda à navegação especificada do porto.

• C. Certo
• E. Errado

Determinado sistema de aproveitamento hídrico requer a captação de água para irrigar uma superfície útil de 30.400 hectares. O projeto básico estabelece que:

 < a estação de bombeamento, para suprir exclusivamente a demanda desse sistema, tem a função de elevar até 99 m³/s, captados em superfície livre, na cota de 943,23 m, para a cota de 981,56 m, níveis normais, perfazendo o desnível geométrico de 38,33 m;

< a estação de bombeamento demandará 45,0 MW de potência total máxima, e será constituída por 7 motobombas, das quais uma será mantida como reserva;

< as linhas de recalque individuais serão compostas por tubos de aço de 10 mm de espessura, diâmetro de 2,0 m e 70 m de extensão;

< após o recalque, o deságue será realizado em superfície livre, no forebay de jusante, de dimensões iguais a 70 m de base por 182 m de comprimento, iniciando, a partir daí, a transição de saída para um canal de distribuição, em que a base da seção diminui, gradativamente, de 70 m para 6 m de largura ao longo de 86 m.

Considerando que a massa específica da água seja igual a 1.000 kg/m³, julgue os seguintes itens a respeito desse sistema.

Garante-se a estanqueidade do canal adicionando-se selante às juntas de dilatação das placas de concreto de revestimento do seu perímetro molhado. O lançamento do concreto deve ser feito de modo que o concreto da placa seguinte fique perfeitamente adjacente ao da placa anterior.

• C. Certo
• E. Errado

Determinado sistema de aproveitamento hídrico requer a captação de água para irrigar uma superfície útil de 30.400 hectares. O projeto básico estabelece que:

 < a estação de bombeamento, para suprir exclusivamente a demanda desse sistema, tem a função de elevar até 99 m³/s, captados em superfície livre, na cota de 943,23 m, para a cota de 981,56 m, níveis normais, perfazendo o desnível geométrico de 38,33 m;

< a estação de bombeamento demandará 45,0 MW de potência total máxima, e será constituída por 7 motobombas, das quais uma será mantida como reserva;

< as linhas de recalque individuais serão compostas por tubos de aço de 10 mm de espessura, diâmetro de 2,0 m e 70 m de extensão;

< após o recalque, o deságue será realizado em superfície livre, no forebay de jusante, de dimensões iguais a 70 m de base por 182 m de comprimento, iniciando, a partir daí, a transição de saída para um canal de distribuição, em que a base da seção diminui, gradativamente, de 70 m para 6 m de largura ao longo de 86 m.

Considerando que a massa específica da água seja igual a 1.000 kg/m³, julgue os seguintes itens a respeito desse sistema.

Considerando a demanda média de 1 L/s por hectare cultivado, esse projeto de irrigação possui eficiência total de uso da água superior a 70%.

• C. Certo
• E. Errado
