Questões sobre Projeto e Execução de Barragens

Lista completa de Questões sobre Projeto e Execução de Barragens para resolução totalmente grátis. Selecione os assuntos no filtro de questões e comece a resolver exercícios.

O projeto de uma barragem de médio porte para a captação de água destinada ao abastecimento de uma cidade exige a utilização de cimento com baixo calor de hidratação. Assinale a opção que apresenta os dois tipos de cimento Portland mais adequados para esse tipo de projeto.

  • A. composto e de alto forno
  • B. de alto forno e pozolânico
  • C. pozolânico e de alta resistência inicial
  • D. comum e composto
  • E. comum e de alta resistência inicial

A estrutura de uma usina hidrelétrica funciona de maneira integrada e em conjunto. É composta, basicamente, por barragem, sistema de captação e adução de água, casa de força e vertedouro. É função do reservatório, além de estocar a água,

  • A. converter a energia cinética em energia elétrica por meio dos geradores que produzirão a eletricidade.
  • B. redistribuir a água ao leito natural do rio.
  • C. permitir a saída da água sempre que os níveis do reservatório ultrapassem os limites recomendados.
  • D. permitir a formação de um desnível, necessário para a configuração da energia elétrica e a regularização da vazão dos rios em períodos de chuva ou estiagem.
  • E. levar a água até a casa de força, onde estão instaladas as turbinas.

O dimensionamento de estruturas hidráulicas — como barragens, órgãos extravasares, canais, condutos sob pressão, túneis e bueiros — deve considerar critérios técnicos adequados, que influenciam diretamente os custos das obras e, ao mesmo tempo, contribuem para a melhoria do desempenho de todo o sistema, notadamente quando da ocorrência de um evento de cheia, amenizando, assim, os efeitos indesejáveis como alagamentos, prejuízos econômicos e impactos ambientais.

Acerca desse tema, julgue os itens a seguir.

A construção de uma barragem em canal de fraca declividade cria uma sobrelevação do nível da água a montante: a altura da água em determinada seção no escoamento permanente menos a altura da água do escoamento variado é denominada remanso.

  • C. Certo
  • E. Errado

O dimensionamento de estruturas hidráulicas — como barragens, órgãos extravasares, canais, condutos sob pressão, túneis e bueiros — deve considerar critérios técnicos adequados, que influenciam diretamente os custos das obras e, ao mesmo tempo, contribuem para a melhoria do desempenho de todo o sistema, notadamente quando da ocorrência de um evento de cheia, amenizando, assim, os efeitos indesejáveis como alagamentos, prejuízos econômicos e impactos ambientais.

Acerca desse tema, julgue os itens a seguir.

A presença de singularidade nos condutos sob pressão resulta em decaimento local da linha de energia, o que gera perda irrecuperável de energia, ao passo que, nos condutos livres, o líquido ganha a energia necessária para transpor a singularidade, havendo uma compensação exatamente igual à perda da energia correspondente.

  • C. Certo
  • E. Errado

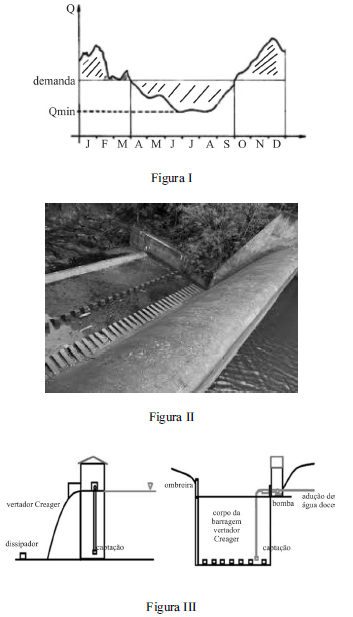

Foi concluído o sistema de abastecimento de água de uma cidade que conta com seis meses de estação chuvosa e outros seis de estação seca. As vazões e a demanda estão representadas no hidrograma anual, na figura I. Para reduzir a variabilidade temporal da vazão e viabilizar a captação de água bruta durante o ano todo, foi construída uma barragem de concreto, com vertedor do tipo Creager, sem extravasor controlado. A barragem foi construída em um vale estreito, encaixado em um maciço rochoso fraturado (figura II). Na construção, houve necessidade de desmonte de rocha por meio de explosivos. Na sequência, houve a concretagem do dissipador e do maciço da barragem (vertedor Creager). O reservatório foi projetado para reservar a quantidade de água necessária para fazer frente ao consumo nos meses de estiagem. A barragem é representada esquematicamente na figura III.

Após a inauguração e entrada em operação da barragem e da estação de captação, verificou-se que, nos períodos de estiagem, a barragem não reservava o volume projetado. A perda do volume era rápida, o que obrigou as autoridades locais a instituírem o racionamento na cidade.

 Com referência a essa situação hipotética, julgue os itens seguintes.

Para o dimensionamento da vazão na rede de distribuição da cidade, devem ser considerados os coeficientes do dia e da hora de maior consumo.

  • C. Certo
  • E. Errado

Foi concluído o sistema de abastecimento de água de uma cidade que conta com seis meses de estação chuvosa e outros seis de estação seca. As vazões e a demanda estão representadas no hidrograma anual, na figura I. Para reduzir a variabilidade temporal da vazão e viabilizar a captação de água bruta durante o ano todo, foi construída uma barragem de concreto, com vertedor do tipo Creager, sem extravasor controlado. A barragem foi construída em um vale estreito, encaixado em um maciço rochoso fraturado (figura II). Na construção, houve necessidade de desmonte de rocha por meio de explosivos. Na sequência, houve a concretagem do dissipador e do maciço da barragem (vertedor Creager). O reservatório foi projetado para reservar a quantidade de água necessária para fazer frente ao consumo nos meses de estiagem. A barragem é representada esquematicamente na figura III.

Após a inauguração e entrada em operação da barragem e da estação de captação, verificou-se que, nos períodos de estiagem, a barragem não reservava o volume projetado. A perda do volume era rápida, o que obrigou as autoridades locais a instituírem o racionamento na cidade.

 Com referência a essa situação hipotética, julgue os itens seguintes.

O fato de a barragem não possuir extravasor controlado, por exemplo, por meio de comporta, impede que o reservatório exerça a função de amortecer ou atenuar cheias, o que restringe seu emprego à regularização da vazão para controle nos períodos de estiagem.

  • C. Certo
  • E. Errado

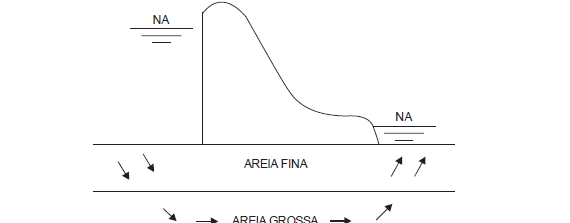

Considere a barragem a seguir construída sobre uma camada de areia fina sobreposta a um sedimento de areia grossa.

A água do reservatório se infiltrará pelas fundações, preferencialmente percorrendo na horizontal pela areia grossa e emergirá a jusante pela areia fina. Caso o gradiente hidráulico atinja o valor crítico durante o movimento ascendente da água, a areia

  • A. fina ganhará resistência e a barragem nada irá sofrer.
  • B. fina perderá resistência e a barragem tombará.
  • C. fina perderá resistência, porém não suficiente para a barragem tombar.
  • D. grossa ganhará resistência, evitando o tombamento da barragem.
  • E. grossa perderá resistência, mas a areia fina não, evitando assim o tombamento da barragem.

Nas obras de captação, existem dispositivos que se destinam a regular ou vedar a entrada de água nos sistemas, quando se objetiva efetuar reparos ou limpeza em caixas de areia, poços de tomada, válvulas de pé, ou em tubulações. São utilizados para esse fim

  • A. comportas, válvulas ou registros e adufas.
  • B. comportas, flutuadores e telas.
  • C. comportas, grades e telas.
  • D. flutuadores, grades e telas.
  • E. flutuadores, grades e registros.

Em uma laje quadrada, apoiada nas quatro bordas, para se resistir aos momentos volventes, é necessário introduzir no projeto

  • A. uma armadura ao longo de toda a borda, na região comprimida, devido à insuficiência da seção resistente de concreto (armadura dupla).
  • B. uma armadura ao longo de toda a borda, na região tracionada, complementando a armadura negativa.
  • C. armaduras nos cantos das lajes, sempre na região comprimida, devido à insuficiência da seção resistente de concreto (armadura dupla).
  • D. armaduras nos cantos das lajes, sempre na região tracionada.
  • E. armaduras de reforço na região central das lajes, sempre na região tracionada, para o controle de fissuração nas áreas de maior tensão.

Em uma barragem, será construído um aterro compactado de 2.000.000 m3 de solos e o material para esse aterro será escavado e transportado da jazida da obra até a praça de trabalho. Há duas opções possíveis de transporte desse material, sendo uma delas o transporte por caminhões, o que requer a construção de uma estrada especial ao custo calculado, até o final da obra, de R$ 700.000,00. Estima-se que o custo de escavação, carga e transporte por caminhões será de R$ 0,85/m3, medido solto, incluindo-se todos os custos dos equipamentos e operação. A outra opção consiste no transporte por sistema de correias transportadoras, cujo custo de implantação é estimado em R$ 1.600.000,00 podendo o sistema ser vendido, após a conclusão do empreendimento, ao preço de R$ 150.000,00. O custo para a operação do sistema de correias, incluindo-se manutenção, propriedade, energia, entre outros, é calculado em R$ 0,50/m3, medido no aterro. Sabe-se ainda que a densidade do solo em questão apresenta os seguintes valores: 1,60 t/m3 (no corte), 1,20 t/m3 (solta) e 1,70 t/m3 (no aterro).

Com base nessa situação hipotética, julgue os itens subsequentes.

Na construção desse aterro, a escolha errada do sistema de transporte acarretará prejuízo superior a R$ 658.000,00.

  • C. Certo
  • E. Errado
