Questões sobre Projeto e Execução de Barragens

Julgue os itens a seguir, acerca de arranjo das estruturas em barragens.

Estruturas de dissipação de energia, quando posicionadas a montante de vertedores de excesso de escoamento afluente ao reservatório, promovem a transformação da energia cinética em energia de posição, com perda de energia.

• C. Certo
• E. Errado

Uma represa tem a forma de um cubo, estando aberta para atmosfera. A superfície inferior do cubo está na horizontal, e a aresta do cubo tem comprimento igual a 20 m. A represa está completamente cheia de água. O peso específico da água é igual a 10 kN/m3, e a pressão atmosférica é igual a 100 kPa. A força, em Mega Newtons, que a água exerce sobre uma das paredes da represa é

• A. 20
• B. 40
• C. 60
• D. 80
• E. 120

Na concepção de uma barragem de terra, devem ser considerados os seguintes elementos constituintes:

• A.

  tapete drenante, curva de depleção, filtro de esteia e cabedal linimétrico.

• B.

  enrocamento de topo, crista drenante, divisor de jusante e encosta de deflúvio.

• C.

  núcleo, talude de contenção, topo compactado e rampa de acomodação.

• D.

  talude de estabilização, vertedouro, cume de ligação e canaleta hipodérmica.

• E.

  maciço, crista, talude de montante e talude de jusante.

Na construção de uma barragem em concreto na cabeceira de um rio, em região rochosa e com bolsões de argila e areia molhada, a fundação foi preparada sobre rocha firme. Existe uma estrada de terra que permite o acesso ao local onde será feita a barragem, bem como o escoamento de material para a construção.

Com base nessa situação hipotética, julgue os itens seguintes.

Considere que, para a soldagem manual de barras de ferro na construção, sejam utilizados equipamentos de soldagem e eletrodo revestido, além de equipamentos de proteção individuais. Nessa situação, entre os principais componentes necessários à soldagem manual estão incluídos: fonte de energia, porta-eletrodos, escova de aço, picadeira, máscara e avental.

• C. Certo
• E. Errado

Na construção de uma barragem em concreto na cabeceira de um rio, em região rochosa e com bolsões de argila e areia molhada, a fundação foi preparada sobre rocha firme. Existe uma estrada de terra que permite o acesso ao local onde será feita a barragem, bem como o escoamento de material para a construção.

Com base nessa situação hipotética, julgue os itens seguintes.

Considere que seja necessário retirar um mesmo volume de argila e de terra comum, ambos no estado natural, do local da escavação. Nessa situação, considerando-se o empolamento dos materiais, o volume de terra seca a ser transportada é superior ao volume de argila seca a ser transportada.

• C. Certo
• E. Errado

Na construção de uma barragem em concreto na cabeceira de um rio, em região rochosa e com bolsões de argila e areia molhada, a fundação foi preparada sobre rocha firme. Existe uma estrada de terra que permite o acesso ao local onde será feita a barragem, bem como o escoamento de material para a construção.

Com base nessa situação hipotética, julgue os itens seguintes.

Para a conservação da estrada de terra mencionada, seria adequado tomar, entre outras, as seguintes providências: eliminar as ondulações por meio da raspagem com motoniveladora, remover cordões de terra existentes entre pista e valetas e manter a seção abaulada da estrada, para facilitar o escoamento de água.

• C. Certo
• E. Errado

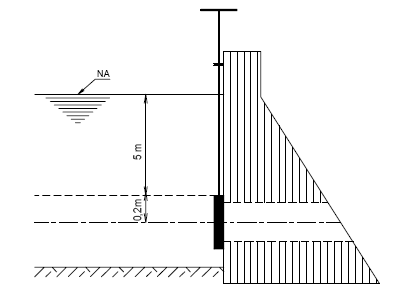

Considere a seguinte figura de uma barragem:

Um dos problemas da hidráulica é a determinação do empuxo nas estruturas, causado pela água. Na barragem da figura está instalada uma comporta quadrada com dimensões 40 cm por 40 cm. Se o peso específico da água é 10 kN/m³, a tensão que o empuxo causa na comporta é, em kPa,

• A.

  260

• B.

  130

• C.

  52

• D.

  26

• E.

  5,2

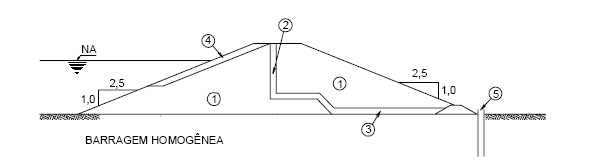

Considere a barragem homogênea ilustrada na seguinte figura:

 Os itens enumerados de 1 a 5 estão corretamente identificados em

• A.



• B.



• C.



• D.



• E.

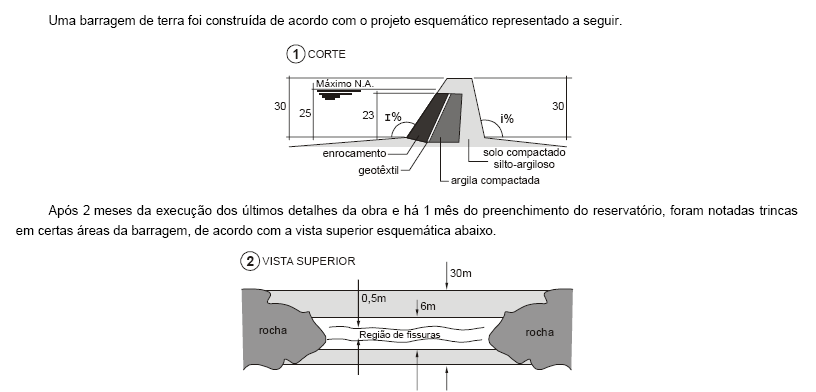

Atenção: Para responder às questões de números 52 e 53 utilize as informações a seguir.

Em relação ao corte (1) indicado é correto afirmar que

• A.

  o geotêxtil deve envolver o enrocamento por completo.

• B.

  deve existir enrocamento em ambos os lados da barragem.

• C.

  a faixa de argila compactada deve envolver o enrocamento.

• D.

  i% não pode ser maior que I%.

• E.

  o enrocamento dever ser instalado em ambos os lados da barragem.

Atenção: Para responder às questões de números 52 e 53 utilize as informações a seguir.

As fissuras que surgiram na faixa indicada no desenho (2) possuem comprimento médio menor que 1 m, largura média menor que 5 mm e profundidade média menor que 0,01 m. Assim, é possível afirmar:

• A.

  se a profundidade das fissuras estivesse entre 0,01 e 0,05 m, o reservatório poderia ser preenchido até 50% do volume.

• B.

  durante o preenchimento do lago, outras fissuras transversais aparecerão, fazendo ruir a barragem.

• C.

  mesmo com as fissuras apresentadas, o lago poderá ser formado.

• D.

  se a razão entre largura/comprimento das fissuras fosse menor que 1%, o reservatório poderia ser preenchido.

• E.

  apenas para o caso de uma faixa de aparecimento de fissuras maior que 1 m, deve-se interromper a formação do lago.
