Questões sobre Projeto e Execução de Edificações

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Em relação ao grau de elaboração do desenho técnico, o croqui é a representação gráfica aplicada habitualmente aos estágios iniciais de um projeto, podendo, entretanto, servir, ainda, para a representação de elementos existentes ou para a execução de obras.

• C. Certo
• E. Errado

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

No projeto arquitetônico de uma edificação, a planta de situação apresenta mais informações que a planta de locação.

• C. Certo
• E. Errado

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

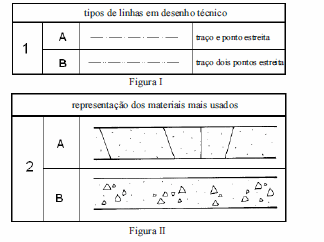

Na figura I, a linha do tipo A pode ser utilizada para a representação de linhas de centro e linhas de simetria.

• C. Certo
• E. Errado

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Na figura I, a linha do tipo B pode ser aplicada para representar contornos de peças adjacentes e a posição limite de peças móveis.

• C. Certo
• E. Errado

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Na figura II, o desenho B representa argamassa.

• C. Certo
• E. Errado

O desenho técnico, uma ferramenta de extrema importância em um projeto de engenharia, consiste no meio de comunicação entre o projetista e quem trabalha na obra, por isso, nesse desenho, devem constar todas as informações referentes ao projeto. Para se normatizar os desenhos técnicos de projetos de engenharia, diversas normas técnicas também têm sido elaboradas. Considerando essas informações e as figuras acima, julgue os próximos itens.

Na figura II, o desenho A representa concreto em corte.

• C. Certo
• E. Errado

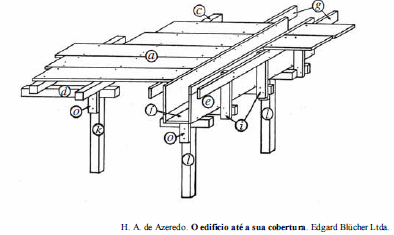

A figura acima apresenta parte de formas para execução de peças em concreto armado de uma edificação. Sabendo que, nessa figura, as letras indicam componentes dessas formas, julgue os itens subsequentes.

Os componentes indicados pela letra o são os travessões.

• C. Certo
• E. Errado

A figura acima apresenta parte de formas para execução de peças em concreto armado de uma edificação. Sabendo que, nessa figura, as letras indicam componentes dessas formas, julgue os itens subsequentes.

O componente indicado pela letra c é denominado guia.

• C. Certo
• E. Errado

A figura acima apresenta parte de formas para execução de peças em concreto armado de uma edificação. Sabendo que, nessa figura, as letras indicam componentes dessas formas, julgue os itens subsequentes.

Os componentes indicados pela letra i são as travessas de apoio.

• C. Certo
• E. Errado

No projeto de uma garagem para veículos de peso total menor ou igual a 30 kN, será utilizada laje maciça. Para tal, o limite mínimo para espessura dessa laje, em centímetros, é de

• A. 5
• B. 7
• C. 10
• D. 12
• E. 15
