Questões sobre Projeto e Execução de Edificações

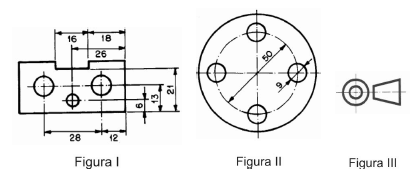

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

Na representação de um desenho com base na figura III, a vista superior deve ser desenhada acima da vista frontal.

• C. Certo
• E. Errado

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

A linha do tipo traço e ponto estreita é usada para indicar posição limite de peças móveis.

• C. Certo
• E. Errado

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

Na figura I, a cotagem está executada corretamente.

• C. Certo
• E. Errado

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

Na figura II, as cotas dos diâmetros poderiam ser substituídas pelas cotas dos respectivos raios.

• C. Certo
• E. Errado

Com base nas normas brasileiras de desenho técnico, julgue os itens a seguir, relativos às figuras acima.

A figura III mostra o símbolo do terceiro diedro para a representação geométrica de um desenho pelo método da projeção ortográfica.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos às figuras acima.

Na figura I, as armaduras da laje L e da marquise P não podem ser ancoradas no pilar P.

• C. Certo
• E. Errado

Julgue os itens que se seguem, relativos às figuras acima.

O cobrimento mínimo das armaduras da laje L deve ser menor que o cobrimento mínimo das armaduras do pilar P.

• C. Certo
• E. Errado

Com referência às características e aos objetivos dos desenhos arquitetônicos, julgue os itens a seguir.

A indicação do norte magnético em desenhos arquitetônicos é utilizada somente na fase de estudos preliminares.

• C. Certo
• E. Errado

Com referência às características e aos objetivos dos desenhos arquitetônicos, julgue os itens a seguir.

Para a aprovação em órgãos oficiais, a planta de locação deve conter informações completas sobre a localização do terreno.

• C. Certo
• E. Errado

Durante a vibração de um concreto, algumas regras devem ser observadas:

I. Introduzir e retirar a agulha lentamente, de modo que a cavidade formada pelo vibrador se feche naturalmente.

II. Não deslocar a agulha do vibrador de imersão horizontalmente.

III. Introduzir a agulha em toda e extensão da área a ser concretada, principalmente na região próxima à parede da forma, para evitar a segregação dos agregados.

É correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C.

  III, apenas.

• D.

  I e II, apenas.

• E.

  I, II e III.
