Questões sobre Projetos Elétricos

Na elaboração de um projeto de uma instalação elétrica, um dos aspectos mais importantes é a segurança. Assim, para garantir um projeto seguro é necessário fazer a correta especificação dos dispositivos e dimensionamento da rede. Um elemento fundamental do projeto elétrico é o quadro de distribuição, onde se reúnem os dispositivos de controle e proteção dos circuitos. Dessa forma, o quadro de distribuição:

• A. Nunca deve ser subdividido em dois ou mais quadros de distribuição.
• B. Devem ser colocados em corredores, circulações ou vestíbulos desde que dentro de armários trancados.
• C. Deve ser colocado próximo ao centro de gravidade da carga, equidistante dos pontos extremos.
• D. Deve existir um quadro de distribuição localizado no térreo para edifícios com 3 ou mais pavimentos.
• E. Quando colocado na cozinha ou área de serviço deve impedir a colocação de armários.

Em um circuito de iluminação, um dispositivo de manobra é instalado para acionar uma lâmpada de 50w, para que esse interruptor ligue efetivamente a lâmpada quais condutores devem estar ligados a ele?

• A. Neutro e retorno.
• B. Neutro, fase e terra.
• C. Fase e neutro.
• D. Fase e retorno.
• E. Terra, fase e fase.

Quanto à divisão das instalações elétricas, toda a instalação deverá ser dividida em vários circuitos, de modo a limitar as consequências de uma falta, a qual provocará apenas seccionamento do circuito defeituoso; facilitar as verificações, os ensaios e a manutenção; evitar os perigos que possam resultar da falha de um único circuito, como, por exemplo, no caso da iluminação. Com relação às divisões dos circuitos, é INCORRETO afirmar que:

• A. Nos sistemas polifásicos, os circuitos devem ser distribuídos de modo a assegurar o melhor equilíbrio de cargas entre as fases.
• B. Chama-se de circuito o conjunto de pontos de consumo, alimentados pelos mesmos condutores e ligados ao mesmo dispositivo de proteção (chave ou disjuntor).
• C. Em instalações de alto padrão técnico deve haver circuitos normais e circuitos de segurança. Os circuitos normais estão ligados apenas a uma fonte, em geral, à concessionária local. Em caso de falha na rede, não haverá interrupção no abastecimento. Estes circuitos são muitas vezes chamados de “essenciais”.
• D. Os circuitos de segurança são aqueles que garantirão o abastecimento, mesmo quando houver falha da concessionária. Como exemplo de circuitos de segurança, podem-se citar os circuitos de alarme e de proteção contra incêndio, abastecidos simultaneamente pela concessionária ou por fonte própria (baterias, geradores de emergência etc.).

“Método de cálculo de iluminação de interiores que se baseia na ‘teoria de transferência de fluxo’ e só se justifica quando aplicado a instalações de alto padrão técnico, em que é exigida maior precisão de cálculos. Esta teoria estabelece que, se uma superfície ‘A’ emite ou reflete um fluxo de modo completamente difuso, parte deste fluxo é recebida por uma superfície ‘B’. A percentagem do fluxo total emitido por ‘A’ que é recebido por ‘B’ é chamada fator de forma de ‘B’ em relação a ‘A’. Um recinto a iluminar é constituído por paredes, teto e chão, que atuam como superfícies refletoras de fluxo emitido pela fonte luminosa.” O método de cálculo de iluminação descrito é

• A. da carga máxima.
• B. do ponto por ponto.
• C. das cavidades zonais.
• D. do ponto de iluminação.

O trecho contínuo de tubulação de uma instalação elétrica predial de baixa tensão, com uma curva de 90º, em um ambiente interno à edificação, deve possuir comprimento máximo, em metros, de

• A. 15
• B. 12
• C. 20
• D. 24
• E. 30

No projeto de um dos circuitos da instalação elétrica de uma residência previu-se a utilização de 22 lâmpadas fluorescentes de 36 W cada, em 220 V. Se os reatores utilizados nessa instalação tiverem fator de potência 0,90, a corrente elétrica, em ampères, que circula nesse circuito, é

• A. 3,80.
• B. 3,24.
• C. 3,60.
• D. 4,00.
• E. 3,86.

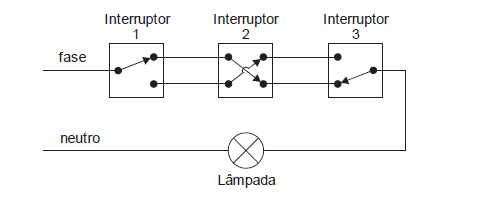

Considere a instalação elétrica de comando de uma lâmpada, composta por três interruptores.

Sobre o sistema de comando do circuito da instalação elétrica é correto afirmar:

• A. os condutores que interligam os interruptores são denominados condutores de fase.
• B. é uma instalação com sistema múltiplo de comando denominado Three-Way.
• C. os interruptores das extremidades, ou seja, junto à fonte de energia e junto à lâmpada são do tipo intermediário ou Four-Way.
• D. o interruptor número 2 é do tipo paralelo ou Three-Way.
• E. é uma instalação com sistema múltiplo de comando denominado Four-Way.

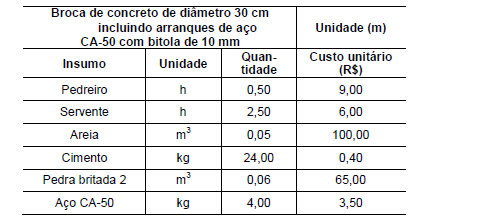

Um engenheiro necessitou orçar, para as fundações de uma residência térrea, 24 brocas de concreto com diâmetro de 30 cm, incluindo os arranques de aço CA-50 com bitola de 10 mm, conforme a tabela de composição de custos unitários abaixo.

Considerando que cada broca tenha 6 m de comprimento, o custo da execução das brocas , em reais, é

• A. 5.268,20.
• B. 26.481,60.
• C. 12.648,00.
• D. 7.488,00.
• E. 1.248,00.

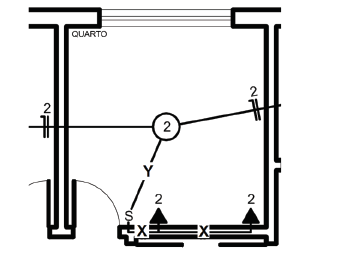

Para o adequado funcionamento do circuito elétrico, devem estar presentes no eletroduto Y:

• A. Um fio fase e um fio neutro.
• B. Um fio fase e um fio de retorno.
• C. Um fio neutro e um fio de retorno.
• D. Um fio fase e dois fios neutros.
• E. Um fio fase, um fio neutro e um fio de retorno.

As tomadas interligadas pelo eletroduto X são tomadas:

• A. baixas.
• B. médias.
• C. altas.
• D. de força.
• E. de uso especial.
