Questões sobre Projetos Elétricos

As instalações elétricas compõem importantes elementos das edificações e devem ser dimensionadas e especificadas seguindo critérios adequados à necessidade do ambiente e de acordo com as recomendações das normas técnicas vigentes. A respeito desse tema, julgue os seguintes itens.

A equipotencialização é um recurso usado na proteção contra choques elétricos e na proteção contra sobretensões e perturbações eletromagnéticas.

• C. Certo
• E. Errado

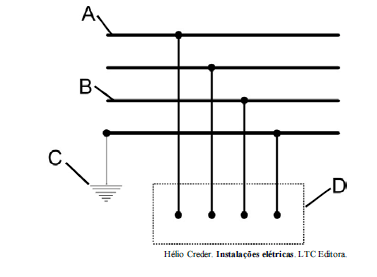

No desenho acima, que mostra a representação gráfica de um sistema de aterramento, o componente indicado pela letra

A representa um condutor fase.

• C. Certo
• E. Errado

As instalações elétricas compõem importantes elementos das edificações e devem ser dimensionadas e especificadas seguindo critérios adequados à necessidade do ambiente e de acordo com as recomendações das normas técnicas vigentes. A respeito desse tema, julgue os seguintes itens.

Em halls de serviço, salas de manutenção e salas de equipamentos, tais como casas de máquinas, salas de bombas, barriletes e locais análogos, deve ser previsto pelo menos um ponto de tomada de uso geral com potência mínima de 600 VA.

• C. Certo
• E. Errado

No desenho acima, que mostra a representação gráfica de um sistema de aterramento, o componente indicado pela letra

B representa um condutor neutro.

• C. Certo
• E. Errado

As instalações elétricas compõem importantes elementos das edificações e devem ser dimensionadas e especificadas seguindo critérios adequados à necessidade do ambiente e de acordo com as recomendações das normas técnicas vigentes. A respeito desse tema, julgue os seguintes itens.

A instalação elétrica deve ser dividida em tantos circuitos quantos necessários, devendo cada circuito ser projetado de forma a poder ser seccionado sem risco de realimentação inadvertida através de outro circuito.

• C. Certo
• E. Errado

No desenho acima, que mostra a representação gráfica de um sistema de aterramento, o componente indicado pela letra

C representa o eletrodo de terra.

• C. Certo
• E. Errado

As instalações elétricas compõem importantes elementos das edificações e devem ser dimensionadas e especificadas seguindo critérios adequados à necessidade do ambiente e de acordo com as recomendações das normas técnicas vigentes. A respeito desse tema, julgue os seguintes itens.

Todo circuito elétrico deve dispor, em toda sua extensão, de condutor de proteção que não pode ser comum a mais de um circuito.

• C. Certo
• E. Errado

No desenho acima, que mostra a representação gráfica de um sistema de aterramento, o componente indicado pela letra

D representa a caixa de instalação de fusíveis e disjuntores.

• C. Certo
• E. Errado

As instalações elétricas compõem importantes elementos das edificações e devem ser dimensionadas e especificadas seguindo critérios adequados à necessidade do ambiente e de acordo com as recomendações das normas técnicas vigentes. A respeito desse tema, julgue os seguintes itens.

A proteção adicional provida pelo uso de dispositivo diferencial-residual de alta sensibilidade visa a casos como os de falha de outros meios de proteção e de descuido ou imprudência do usuário. Esse dispositivo deve ser instalado nos circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.

• C. Certo
• E. Errado

A respeito das especificações técnicas, segundo as quais a execução de obras e de serviços de instalação elétrica em edifícios públicos e industriais deve ser feita, julgue os próximos itens.

Toda instalação deverá ser aterrada, e a conexão do condutor terra ao eletrodo deverá ser feita por meio de conector de aço, fixado mediante solda.

• C. Certo
• E. Errado
