Questões sobre Projetos Elétricos

Julgue os itens que se seguem, a respeito de estruturas empregadas em obras de aproveitamento hidrelétrico, seus parâmetros de projeto e de operação.

Conhecida a potência disponível no eixo da turbina, a potência nominal do gerador acoplado é determinada multiplicando-se a potência no eixo da turbina pelos rendimentos do gerador e do acoplador mecânico e dividindo-se esse produto pelo fator de potência do gerador.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a instalações elétricas prediais.

Todo circuito deve dispor de condutor de proteção, em toda sua extensão, como medida de proteção contra choques elétricos.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a instalações elétricas prediais.

Para efeito de dimensionamento da instalação, quando a potência nominal de um equipamento de utilização é conhecida, a carga desse equipamento é igual à sua potência nominal.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a instalações elétricas prediais.

Em halls de serviço, salas de manutenção e salas de equipamentos, tais como casas de máquinas, salas de bombas, barriletes e locais análogos, devem ser previstos, no mínimo, três pontos de tomadas de uso geral.

• C. Certo
• E. Errado

Julgue os itens a seguir, relativos a instalações elétricas prediais.

A instalação deve ser dividida em tantos circuitos quantos forem necessários, devendo cada circuito ser concebido de forma a poder ser seccionado sem risco de realimentação inadvertida por meio de outro circuito.

• C. Certo
• E. Errado

A norma técnica específica para instalações elétricas recomenda, para residências, uma quantidade mínima de tomadas de uso geral em função da área do ambiente. Tendo em vista que um apartamento possui uma sala retangular de 7m X 4m, a quantidade mínima de tomadas para este cômodo, de acordo com a norma em vigor, deve ser igual a

• A.

  5.

• B.

  2.

• C.

  3.

• D.

  4.

• E.

  6.

A proteção de uma determinada instalação elétrica contra possíveis danos causados por curto-circuitos e sobrecargas elétricas é de extrema importância. Para tanto, um dispositivo eletromecânico, que funciona como um interruptor automático, pode ser utilizado, cuja função básica é a de detectar uma falha na corrente elétrica, interrompendo- a imediatamente antes que os seus efeitos térmicos e mecânicos possam causar danos à instalação elétrica protegida. Este dispositivo é

• A.

  o transformador.

• B.

  o disjuntor.

• C.

  o reator.

• D.

  o estabilizador.

• E.

  a tomada.

Em uma edificação, os quadros de distribuição constituem-se em componente fundamental da instalação elétrica, pois recebem o ramal de alimentação proveniente do centro de medição, contêm os dispositivos de proteção e distribuem os circuitos terminais para as respectivas cargas. Neste contexto e considerando as normas técnicas vigentes, é correto afirmar:

• A.

  Não há recomendação a fim de que se estabeleça relação entre o espaço mínimo destinado à reserva para ampliações futuras e o número de circuitos com que o quadro é efetivamente equipado.

• B.

  A quantidade de reserva para futuras ampliações deve ser considerada no cálculo do alimentador de um quadro de distribuição.

• C.

  Os quadros de distribuição devem ser instalados em local indicado pelo proprietário da obra, tendo em vista o uso do imóvel, mesmo que não seja um local de fácil acesso e não possua identificação do lado externo.

• D.

  Não há instrução normativa para a situação considerada, uma vez que nos quadros de distribuição não são incorporados os conjuntos de proteção, manobra e comando dos sistemas elétricos.

• E.

  A identificação dos componentes é dispensada em quadros de distribuição de instalações elétricas, pois não é necessário que ali se estabeleça a correspondência entre os componentes e seus respectivos circuitos.

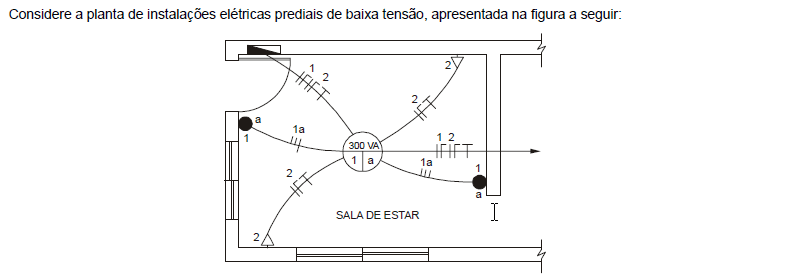

Na planta de instalações elétricas da sala de estar,

• A.

  o circuito de iluminação é bifásico 220 V.

• B.

  o circuito das tomadas de uso geral é trifásico.

• C.

  os interruptores são do tipo paralelo ou three-way.

• D.

  os interruptores são do tipo intermediário.

• E.

  as tomadas estão ligadas em circuito de 220 V.

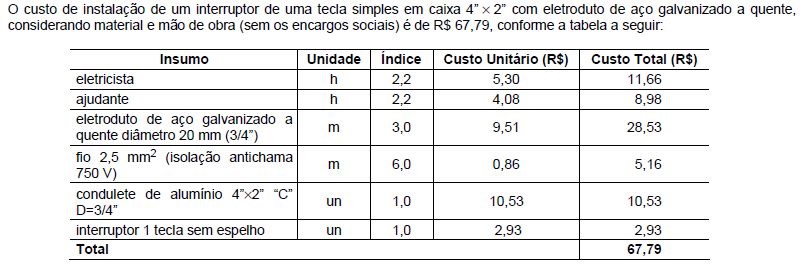

É correto afirmar que

• A.

  a relação numérica é de 1 eletricista para 2 ajudantes.

• B.

  a produtividade do eletricista é de 2,2 interruptores por hora.

• C.

  uma equipe de 8 eletricistas e 8 ajudantes, em uma semana de 44 horas, consegue instalar 160 interruptores descritos na tabela.

• D.

  o insumo mais impactante financeiramente no custo final do interruptor é o condulete de alumínio 4”×2” “C” D=3/4”.

• E.

  foi considerada perda de 10% no condulete de alumínio 4”×2” “C” D=3/4”.
