Questões sobre Projetos Elétricos

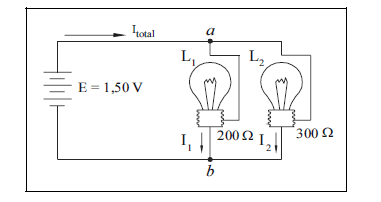

Considere que duas lâmpadas tenham sido instaladas em uma sala pequena para atender a requisitos de iluminação, conforme o esquema elétrico mostrado na figura acima, na qual são indicados os valores da tensão de alimentação e das resistências. Acerca desse circuito elétrico, julgue os itens a seguir.

As lâmpadas foram montadas em um circuito série.

• C. Certo
• E. Errado

Considere que duas lâmpadas tenham sido instaladas em uma sala pequena para atender a requisitos de iluminação, conforme o esquema elétrico mostrado na figura acima, na qual são indicados os valores da tensão de alimentação e das resistências. Acerca desse circuito elétrico, julgue os itens a seguir.

O valor total da corrente que percorre esse circuito é 10 mA.

• C. Certo
• E. Errado

Considere que duas lâmpadas tenham sido instaladas em uma sala pequena para atender a requisitos de iluminação, conforme o esquema elétrico mostrado na figura acima, na qual são indicados os valores da tensão de alimentação e das resistências. Acerca desse circuito elétrico, julgue os itens a seguir.

A corrente que passa pela lâmpada L₂ é igual a 5 mA.

• C. Certo
• E. Errado

Considere que duas lâmpadas tenham sido instaladas em uma sala pequena para atender a requisitos de iluminação, conforme o esquema elétrico mostrado na figura acima, na qual são indicados os valores da tensão de alimentação e das resistências. Acerca desse circuito elétrico, julgue os itens a seguir.

A corrente que entra pelo ponto a é maior que a corrente que sai pelo ponto b devido ao consumo de energia nas lâmpadas L₁ e L₂.

• C. Certo
• E. Errado

Os projetos das obras civis devem ser integrados, de maneira a garantir a perfeita execução da edificação. Entre esses projetos, incluem-se o arquitetônico, das fundações e dos componentes estruturais. No que se refere a esse assunto, julgue os itens seguintes.

No memorial descritivo, deverão estar relacionadas as especificações das instalações elétricas.

• C. Certo
• E. Errado

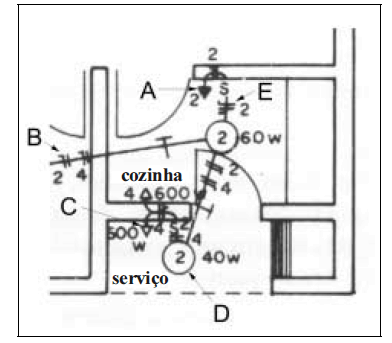

A figura acima representa trechos de uma instalação elétrica residencial. Com base nas especificações mostradas na figura, conclui-se que o componente da instalação indicado pela letra

A é um trecho do circuito que contém neutro, fase e retorno.

• C. Certo
• E. Errado

A figura acima representa trechos de uma instalação elétrica residencial. Com base nas especificações mostradas na figura, conclui-se que o componente da instalação indicado pela letra

B é um ponto de luz fluorescente.

• C. Certo
• E. Errado

A figura acima representa trechos de uma instalação elétrica residencial. Com base nas especificações mostradas na figura, conclui-se que o componente da instalação indicado pela letra

C é um interruptor de uma seção.

• C. Certo
• E. Errado

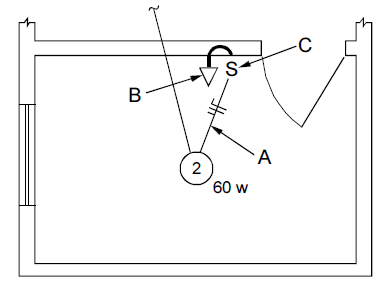

Considerando o trecho de uma instalação elétrica residencial apresentada na figura acima, é correto afirmar que o componente indicado pela letra

A representa uma tomada alta de luz na parede.

• C. Certo
• E. Errado

Considerando o trecho de uma instalação elétrica residencial apresentada na figura acima, é correto afirmar que o componente indicado pela letra

B representa um trecho do circuito, com fase e neutro.

• C. Certo
• E. Errado
