Questões sobre Projetos Elétricos

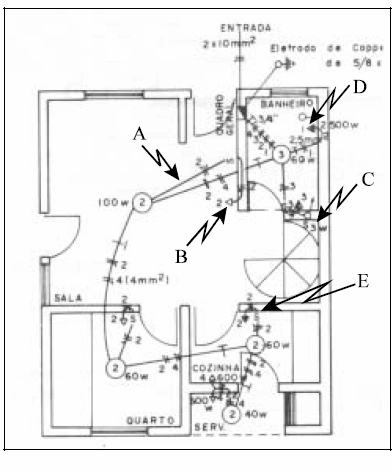

O desenho acima apresenta parte da instalação elétrica de uma residência. Para a situação apresentada no desenho, o componente da instalação indicado pela letra

B é uma tomada baixa de luz na parede.

• C. Certo
• E. Errado

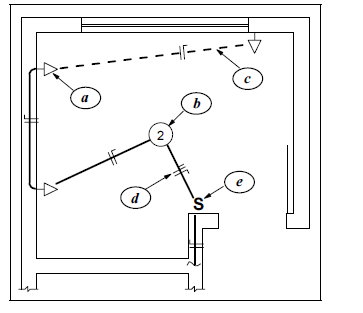

Considerando o esquema de instalação elétrica de um dormitório de uma residência apresentado na figura acima, o componente

representa um eletroduto no piso.

• C. Certo
• E. Errado

O desenho acima apresenta parte da instalação elétrica de uma residência. Para a situação apresentada no desenho, o componente da instalação indicado pela letra

C é um interruptor de três seções.

• C. Certo
• E. Errado

Considerando o esquema de instalação elétrica de um dormitório de uma residência apresentado na figura acima, o componente

d representa um circuito constituído de fase e neutro.

• C. Certo
• E. Errado

O desenho acima apresenta parte da instalação elétrica de uma residência. Para a situação apresentada no desenho, o componente da instalação indicado pela letra

D é uma tomada de luz no teto.

• C. Certo
• E. Errado

Considerando o esquema de instalação elétrica de um dormitório de uma residência apresentado na figura acima, o componente

e representa um interruptor.

• C. Certo
• E. Errado

O desenho acima apresenta parte da instalação elétrica de uma residência. Para a situação apresentada no desenho, o componente da instalação indicado pela letra

E é um interruptor de uma seção.

• C. Certo
• E. Errado

Com relação a componentes de instalações telefônicas de edifícios, julgue os itens subseqüentes.

A caixa de passagem é destinada a limitar o comprimento da tubulação, eliminar curvas e facilitar o puxamento de cabos e fios telefônicos.

• C. Certo
• E. Errado

Com relação a componentes de instalações telefônicas de edifícios, julgue os itens subseqüentes.

O poço de elevação é um compartimento apropriado, reservado para uso exclusivo da concessionária do serviço telefônico, que substitui a caixa de distribuição geral em alguns casos.

• C. Certo
• E. Errado

Com relação a componentes de instalações telefônicas de edifícios, julgue os itens subseqüentes.

A tubulação primária é a parte da tubulação que abrange a caixa de distribuição geral, as caixas de distribuição e as tubulações que as interligam.

• C. Certo
• E. Errado
