Questões sobre Resistência dos Materiais e Análise Estrutural

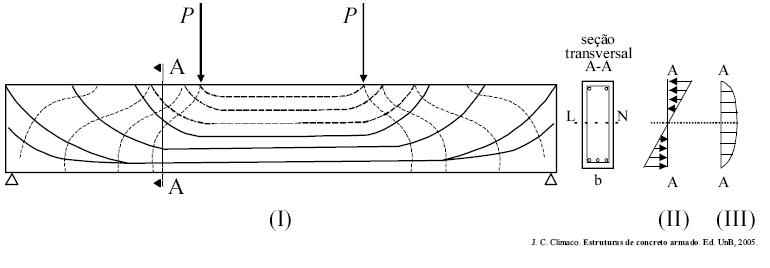

As figuras acima representam esquematicamente uma viga de concreto armado não-fissurada, biapoiada, na fase elástica, com cargas concentradas simétricas. Com base nessas informações e nas figuras apresentadas, julgue os itens a seguir.

Na figura I, as linhas tracejadas correspondem às trajetórias das tensões principais de compressão.

• C. Certo
• E. Errado

As figuras acima representam esquematicamente uma viga de concreto armado não-fissurada, biapoiada, na fase elástica, com cargas concentradas simétricas. Com base nessas informações e nas figuras apresentadas, julgue os itens a seguir.

Na figura I, as linhas contínuas correspondem às trajetórias das tensões principais de tração.

• C. Certo
• E. Errado

As figuras acima representam esquematicamente uma viga de concreto armado não-fissurada, biapoiada, na fase elástica, com cargas concentradas simétricas. Com base nessas informações e nas figuras apresentadas, julgue os itens a seguir.

O diagrama da figura II mostra a distribuição das tensões de torção ao longo da altura da seção.

• C. Certo
• E. Errado

As figuras acima representam esquematicamente uma viga de concreto armado não-fissurada, biapoiada, na fase elástica, com cargas concentradas simétricas. Com base nessas informações e nas figuras apresentadas, julgue os itens a seguir.

Nas fibras em que a tensão normal é máxima, a tangencial é mínima.

• C. Certo
• E. Errado

No dimensionamento de pilares, é preciso considerar as exigências das normas em relação à disposição das armaduras. Acerca desse assunto, julgue os itens seguintes.

O principal critério para a definição do número mínimo de barras da seção transversal baseia-se na existência de uma barra longitudinal de estribo poligonal.

• C. Certo
• E. Errado

Considerando que as estruturas de concreto e de aço devem ser dimensionadas de forma a garantirem segurança e durabilidade às edificações, julgue os itens a seguir.

Em estruturas de aço, os olhais são peças para ligações de barras por pinos.

• C. Certo
• E. Errado

Julgue os itens a seguir, considerando que a seleção apropriada de materiais e de técnicas de execução de serviços são condições indispensáveis para a qualidade de obras civis.

Na execução de formas para estruturas de concreto armado, quando o comprimento das vigas é superior ao das chapas das formas, as emendas laterais das chapas devem coincidir na mesma seção da viga, de um lado e de outro.

• C. Certo
• E. Errado

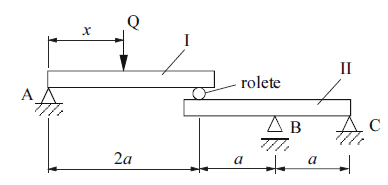

A figura acima corresponde ao desenho de uma estrutura plana, rígida e com peso desprezível, que se encontra em equilíbrio. A carga concentrada Q (não-nula) atua a uma distância x do apoio A. Com base nessas informações, julgue os próximos itens.

Independentemente do valor de x, é nulo o esforço cortante na seção da viga II sobre o apoio B.

• C. Certo
• E. Errado

A figura acima corresponde ao desenho de uma estrutura plana, rígida e com peso desprezível, que se encontra em equilíbrio. A carga concentrada Q (não-nula) atua a uma distância x do apoio A. Com base nessas informações, julgue os próximos itens.

• C. Certo
• E. Errado

A figura acima corresponde ao desenho de uma estrutura plana, rígida e com peso desprezível, que se encontra em equilíbrio. A carga concentrada Q (não-nula) atua a uma distância x do apoio A. Com base nessas informações, julgue os próximos itens.

Para x = a, o módulo do momento fletor na seção da viga sobre o apoio B é igual a 0,5 × Qa.

• C. Certo
• E. Errado
