Questões sobre Resistência dos Materiais e Análise Estrutural

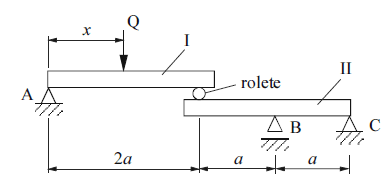

A figura acima corresponde ao desenho de uma estrutura plana, rígida e com peso desprezível, que se encontra em equilíbrio. A carga concentrada Q (não-nula) atua a uma distância x do apoio A. Com base nessas informações, julgue os próximos itens.

• C. Certo
• E. Errado

A figura acima corresponde ao desenho de uma estrutura plana, rígida e com peso desprezível, que se encontra em equilíbrio. A carga concentrada Q (não-nula) atua a uma distância x do apoio A. Com base nessas informações, julgue os próximos itens.

• C. Certo
• E. Errado

O controle tecnológico cuidadoso do concreto permite a execução de obras duráveis e de boa qualidade. Com relação a esse tema, julgue os itens subseqüentes.

O ensaio de ressonância é um ensaio dinâmico destrutivo que permite a determinação da resistência do concreto à compressão.

• C. Certo
• E. Errado

NÃO é função da armadura de concreto com barras, malhas ou telas de aço:

• A.

  aumentar a segurança das peças esbeltas tracionadas contra a flambagem;

• B.

  limitar a abertura das fissuras;

• C.

  aumentar a capacidade resistente à compressão em peças comprimidas;

• D.

  absorver os esforços de tração em peças estruturais solicitadas à flexão e à tração;

• E.

  fazer com que as fissuras no concreto, sob a ação das cargas de utilização, permaneçam na ordem de grandeza de capilares (não sejam facilmente visíveis a olho nu).

A representação gráfica das estruturas de concreto armado é feita por meio de dois tipos de desenho, quais sejam, os de formas e os de detalhamento das armaduras. Os desenhos de formas definem completamente as características geométricas da estrutura. NÃO se trata de um aspecto específico abordado nos desenhos de formas:

• A.

  locação da estrutura – consiste na definição de eixos de referência, principais e secundários, em relação aos quais a estrutura se posicionará, observando, rigorosamente, as medidas prescritas no projeto arquitetônico;

• B.

  definição dos elementos estruturais, como pilares, vigas, lajes e escadas;

• C.

  definição do posicionamento das barras e fios nas seções transversais dos elementos estruturais;

• D.

  cortes com detalhamentos característicos, que mostrem, por exemplo a existência de lajes rebaixadas, vigas invertidas, lajes inclinadas etc;

• E.

  dimensões necessárias para a locação da estrutura e as dimensões relativas aos elementos estruturais, como aquelas referentes às seções transversais dos pilares.

A propriedade que uma barra de aço tem de se transformar em fio quando submetida à tração é:

• A. tenacidade;
• B. ductilidade;
• C. fragilidade;
• D. maleabilidade;
• E. plasticidade.

As propriedades da madeira são condicionadas por diferentes classes de umidade. Os valores especificados pela NBR 7190/1997, para as propriedades de resistência e de rigidez da madeira, são correspondentes à classe 1 de umidade, que se constitui na condição-padrão de referência. Este valor para o teor de umidade de equilíbrio da madeira é:

• A. 9%;
• B. 10%;
• C. 12%;
• D. 15%;
• E. 18%.

Os diagramas tensão-deformação ilustram o comportamento de vários materiais, quando carregados por tração. Entende-se por elasticidade a propriedade que o material apresenta:

• A.

  de sofrer uma maior deformação acompanhada de uma redução de carga, ocasionando a ruptura do material;

• B.

  de oferecer resistência ao aumento de carga, acarretando acréscimo de tensão para um aumento da deformação;

• C.

  de se deformar plasticamente até o limite de proporcionalidade;

• D.

  de se deformar mais rapidamente do que as tensões, com o aumento de carga;

• E.

  de se deformar e, se a carga for retirada, de tender a retornar ao estado anterior.

Considerar, na figura a seguir, uma barra homogênea com 50 cm de comprimento, carregada por tração simples no valor de 600kN. A tensão admissível do material é igual a 200 MPa. A área da seção transversal deve ser no mínimo igual a:

• A.

  30 cm²;

• B.

  25 cm²;

• C.

  20 cm²;

• D.

  15 cm²;

• E.

  12 cm².

Na figura abaixo estão representadas as tensões normais e de cisalhamento nas faces x e y. Os valores da tensão máxima de cisalhamento e tensão normal são, respectivamente:

• A.
• B.
• C.
• D.
• E.
