Questões sobre Resistência dos Materiais e Análise Estrutural

A respeito da fiscalização das características do projeto e execução de estruturas metálicas, julgue os próximos itens.

Se o material laminado não atender às tolerâncias de curvatura, planicidade ou geometria, não será admitida sua correção por aquecimento ou desempeno mecânico, pois, invariavelmente, esse procedimento altera as características mecânicas da peça.

• C. Certo
• E. Errado

Tem-se uma viga de concreto contínua com um carregamento conforme mostrado na figura. Em relação a esta viga, assinale a alternativa INCORRETA:

• A. O momento fletor positivo máximo é 5,3 kNm.
• B. A seção de momento positivo máximo ocorre a 2,0m de A.
• C. O cortante máximo na viga é igual a 4,5 kN.
• D. A reação de apoio em B é 7,5kN.

A respeito da fiscalização das características do projeto e execução de estruturas metálicas, julgue os próximos itens.

Para evitar tensões internas excessivas no aço, durante a realização de solda, devem-se posicionar as peças de tal modo que a maior parte do calor produzido seja aplicado ao material menos espesso.

• C. Certo
• E. Errado

A respeito da fiscalização das características do projeto e execução de estruturas metálicas, julgue os próximos itens.

Em estruturas metálicas, devido ao baixo peso em relação às estruturas de concreto armado, não se aplicam contraflechas em vigas ou treliças.

• C. Certo
• E. Errado

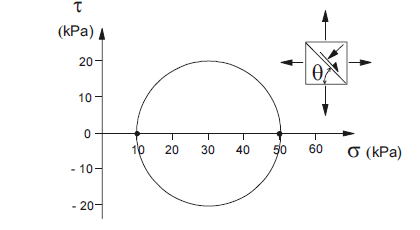

A figura acima apresenta um elemento de uma placa de material com comportamento elástico linear submetido ao estado plano de tensões indicado e o respectivo círculo de Mohr de tensões.

Com base nessa figura, julgue os itens subsequentes.

Para as condições de carregamento apresentadas acima, o elemento não sofre deformação na direção normal ao plano do desenho (direção da menor dimensão da placa).

• C. Certo
• E. Errado

A figura acima apresenta um elemento de uma placa de material com comportamento elástico linear submetido ao estado plano de tensões indicado e o respectivo círculo de Mohr de tensões.

Com base nessa figura, julgue os itens subsequentes.

A tensão normal em um plano do elemento com inclinação 2 igual a 45o é menor que 40 kPa.

• C. Certo
• E. Errado

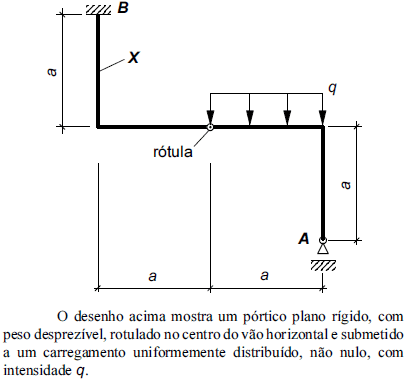

Com base nessas informações, julgue os próximos itens.

O módulo da componente vertical da reação no apoio A é maior que o módulo da componente vertical da reação no apoio B.

• C. Certo
• E. Errado

Com base nessas informações, julgue os próximos itens.

O momento no apoio B é igual a a²q.

• C. Certo
• E. Errado

Com base nessas informações, julgue os próximos itens.

O esforço cortante na seção transversal X do pórtico é nulo.

• C. Certo
• E. Errado

Com base nessas informações, julgue os próximos itens.

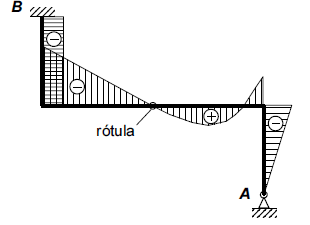

O desenho abaixo apresenta esquematicamente o diagrama de momentos fletores correto no pórtico.

• C. Certo
• E. Errado
